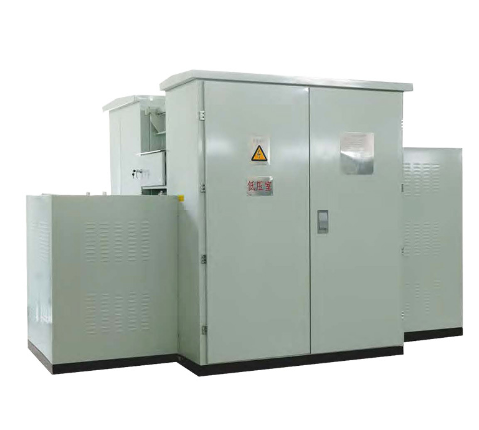

35kV风力发电用组合式变压器

产品特点

ZGS-Z-F风电用组合式变压器由高压室、变压器本体和低压室三个部分组成，按"目"字形或"L"字形布置。高压带电体及高压电缆用单线用单独的隔案分开，并加装电磁锁装置，方便安装及维护;高压负荷开关采用两工位油浸式负荷开关；

产品采用插入式全范围保护熔断器保护，高压组件与变压器身同在一个油箱内;变压器本体采用共箱结构，高低压套管采用侧面出线，方便与高低压电器直接相连，插入式熔断器置于器身的上面，有效的减小了安装空间，散热片安装在变压器本体的侧面，散热效果好，散热片可以是敞开式也可以是封闭式的安装方式;

无渗漏，每台箱体均经过50kPa/12小时的密封试验保证油箱密封无渗漏;

高压采用干式套管出线的共箱式组合式变压器，接线方便，高压可以实现较多的进出线回路，且成本较低;
设备外壳采用严格的涂装工艺进行喷涂，户外耐侯性能强;
变压器设有单独的散热装置，散热效果好。

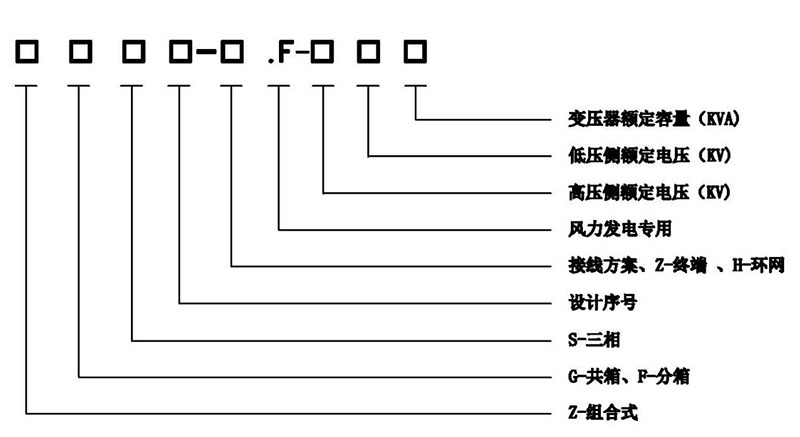

型号说明

使用条件

海拔高度∶≤4000米;
环境温度∶最高温度+42℃，最低温度-40℃;
湿度∶日相对湿度平均值不超过95%，月相对湿度平均值不超过90%;
风速∶户外风速不超过45m/s;
防震∶水平加速度不大于0.4m/s2;垂直加速度不大于0.15m/s2;
安装地点倾斜度∶不大于3";
安装环境∶周围空气不受腐蚀性，可燃性气体等明显污染，安装地点无剧烈振动;
定购本产品超出上述条件的规定时，可与本公司协商。

技术参数
