10kV级SZ11型三相双绕组有载调压配电变压器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
合肥元贞电力科技股份有限公司位于合肥市高新区长安路66号,背倚风景如画的大蜀山森林公园。公司成立于2009年8月,注册资金12600万元,专业研发、生产和销售输变电设备,具备年产能1200万千伏安。为国家级高新技术企业,“元贞”品牌为安徽省著名商标。
公司主导产品有 35kV、10kV级 干式变压器类;35kV、10kV级 油浸式变压器类;
35kV、10kV级 风电、光伏、储能变压器类;35kV、10kV级 电力成套设备类(含美式、欧式变电站、高低压开关柜、环网柜、预制舱等)等近百种规格产品。
自2011年起开展电力系统运维、检修服务,现已成为安徽省较大规模的输配电设备生产制造商和电力服务承包商。
现有员工350余人,其中具有中级以上职称专业技术员147人,连续15年为国家电网优质供应商,连续10年国家电网公司集中招标活动资质业绩信息现场核实证明函获证单位。
公司按照 ISO9001 、ISO14001 、OHSAS18001标准建立了质量、环境和职业健康安全管理体系,并已连续 20 年获得中国质量认证心颁发的证书。
产品图片

10kV级SZ11型三相双绕组有载调压配电变压器
产品特点
铁芯采用晶粒取向优质冷轧硅钢片,全部45度角斜接缝叠积或型,采用模向五步进工艺,空载损耗和空载电流大幅下降,空载有功、无功损耗降低统组采用优质无氧铜电磁线绕制,负载损耗低。 空载损耗与负载损比值设计选取合理,高负荷运行下变压器效率高。 绕组安匝平衡好,电动力小,加大端部绝缘对烧组的支捍面,机短路能力强,运行安全,可靠性强。结构紧凑、体积小、占用空间小,减少建设费用。 选S11(M)中的M表示油籍采用全密封结构,全密封式配电变压器与普通油漫式变压器相比,取消了储油柜,波坟油箱由优质冷轧薄板在专用生产线上制造,波翅可以随变压器油体积的涨缩而涨缩,从而使变压器与大气限绝,防止和减进油劣化和绝缘受潮,培强运行可靠性,正常运行免堆护。

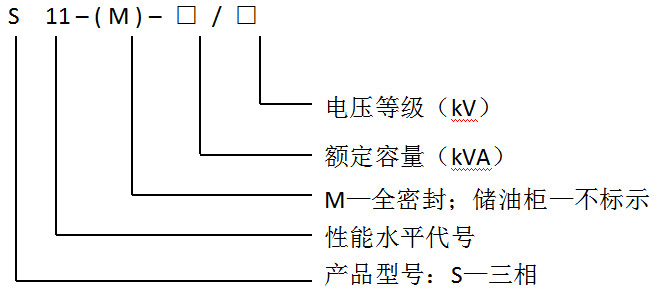

型号说明
电压等级(kV):10
性能水平:11
使用条件
1)使用环境温度-25℃~+40℃;
2)空气相对湿度≤90%(+25℃);
3)海拔不超过1000米(超过时需在订货时说明);
4)使用环境的周围介质无爆炸危险,不应含有腐蚀性气体,所含导电尘埃的浓度不使绝缘水平降低到允许极值以下;
5)安装地点:室内室外。
技术参数
10kV级SZ11型三相双绕组有载调压配电变压器 | ||||||||||||
产品型号 | 额定 | 电压组合及分接范围 | 联结组标号 | 空载损耗(kW) | 负载损耗(kW) | 空载电流(%) | 短路 | 重量(kg) | 轨距 | |||
高压(kV) | 高压分接范围(%) | 低压(kV) | 绝缘 | 总重 | ||||||||
SZ11-200/10 | 200 | 6 6.3 10 10.5 | ±4x2.5 | 0.4 | Dyn11 Yyno | 0.38 | 2.90 | 1.0 | 4.0 | 170 | 1010 | 550x650 |
SZ11-250/10 | 250 | 0.44 | 3.42 | 0.9 | 230 | 1225 | 550x650 | |||||
SZ11-315/10 | 315 | 0.53 | 4.10 | 0.8 | 250 | 1375 | 550x650 | |||||
SZ11-400/10 | 400 | 0.64 | 4.95 | 0.8 | 295 | 1700 | 550x750 | |||||
SZ11-500/10 | 500 | 0.76 | 5.89 | 0.8 | 320 | 1840 | 660x750 | |||||
SZ11-630/10 | 630 | 0.96 | 7.26 | 0.6 | 410 | 2300 | 660x850 | |||||
SZ11-800/10 | 800 | 1.12 | 8.89 | 0.6 | 4.5 | 465 | 2550 | 660x850 | ||||
SZ11-1000/10 | 1000 | 1.36 | 10.4 | 0.6 | 585 | 3060 | 820x850 | |||||
SZ11-1250/10 | 1250 | 1.56 | 12.3 | 0.5 | 690 | 3800 | 820x850 | |||||
SZ11-1600/10 | 1600 | 1.92 | 14.7 | 0.5 | 755 | 4290 | 820x900 | |||||
SZ11-2000/10 | 2000 | 2.27 | 18.6 | 0.4 | 5.0 | 855 | 4900 | 820x900 | ||||
SZ11-2500/10 | 2500 | 2.68 | 21.6 | 0.4 | 975 | 5350 | 820x900 |
