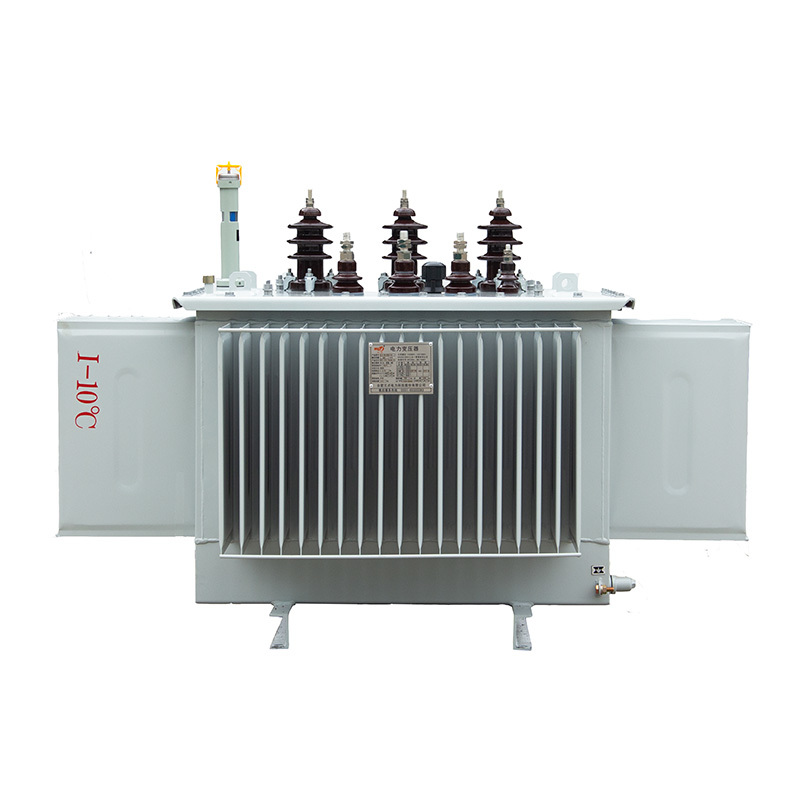

产品图片

10kV级S22型三相双绕组无励磁调压配电变压器技术数据(一级能效)
产品特点
符合GB20052-2020能效标准能效二级要求,该型油浸式变压器是我公司结合市场高导磁高性能电工钢片材料及研究运用新工艺,通过对铁芯及线圈结构的优化创新设计,达到降低损耗及噪音的目的,为我司自主开发的产品。
低损耗,低噪音,噪声水平与现行国标JBTT10088-2016比较平均下降20%,产品性能水平达到国内先进水平,节能效果显著,提高了电能质量和供电的可靠性,是有利于环保的绿色节能设备。
绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。

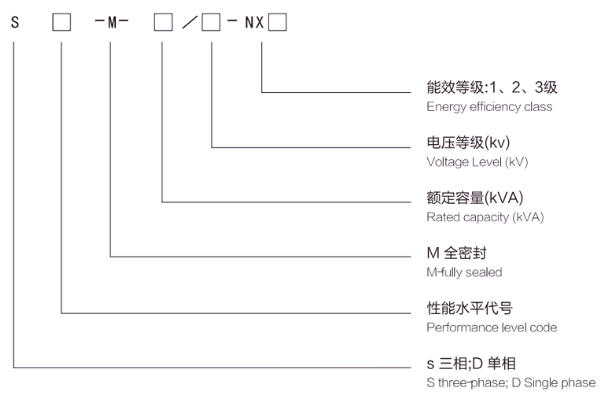

型号说明
使用条件
1)使用环境温度-25℃~+40℃;
2)空气相对湿度≤90%(+25℃);
3)海拔不超过1000米(超过时需在订货时说明);
4)使用环境的周围介质无爆炸危险,不应含有腐蚀性气体,所含导电尘埃的浓度不使绝缘水平降低到允许极值以下;
5)安装地点:室内室外。
技术参数
10kV级S22型三相双绕组无励磁调压配电变压器技术数据(一级能效) | ||||||||||||
产品型号 | 额定 | 电压组合及分接范围 | 联结组标号 | 空载损耗(kW) | 负载损耗(kW) | 空载电流(%) | 短路 | 重量(kg) | 轨距 | |||
高压(kV) | 高压分接范围(%) | 低压(kV) | 绝缘 | 总重 | ||||||||
S22-M-30/10 | 30 | 6 6.3 10 10.5 11 | ±5 ±2x2.5 | 0.4 | Dyn11 | 0.065 | 0.455 | 1.5 | 4.0 | 125 | 410 | 400x400 |
S22-M-50/10 | 50 | 0.08 | 0.655 | 1.3 | 145 | 520 | 400x400 | |||||
S22-M-63/10 | 63 | 0.09 | 0.785 | 1.2 | 155 | 595 | 400x400 | |||||
S22-M-80/10 | 80 | 0.105 | 0,945 | 1.2 | 160 | 665 | 400x450 | |||||
S22-M-100/10 | 100 | 0.120 | 1,140 | 1.1 | 170 | 730 | 400x450 | |||||
S22-M-125/10 | 125 | 0.135 | 1.360 | 1.1 | 180 | 850 | 400x450 | |||||
S22-M-160/10 | 160 | 0.16 | 1,665 | 1.0 | 185 | 965 | 550x550 | |||||
S22-M-200/10 | 200 | 0.19 | 1.970 | 1.0 | 225 | 1140 | 550x550 | |||||
S22-M-250/10 | 250 | 0.23 | 2.300 | 0.9 | 275 | 1385 | 550x650 | |||||
S22-M-315/10 | 315 | 0.27 | 2.760 | 0.9 | 305 | 1575 | 550x650 | |||||
S22-M-400/10 | 400 | 0.33 | 3.250 | 0.8 | 385 | 1910 | 550x750 | |||||
S22-M-500/10 | 500 | 0.385 | 3.900 | 0.8 | 420 | 2200 | 660x750 | |||||
S22-M-630/10 | 630 | 0.46 | 4,460 | 0.6 | 4.5 | 565 | 2770 | 660x850 | ||||
S22-M-800/10 | 800 | 0.56 | 5.400 | 0.6 | 630 | 3240 | 660x850 | |||||
S22-M-1000/10 | 1000 | 0.665 | 7.415 | 0.6 | 735 | 3700 | 820x850 | |||||
S22-M-1250/10 | 1250 | 0.78 | 8.640 | 0.5 | 840 | 4395 | 820x850 | |||||
S22-M-1600/10 | 1600 | 0.94 | 10.44 | 0.5 | 980 | 5165 | 820x900 | |||||
S22-M-2000/10 | 2000 | 1.085 | 13.18 | 0.4 | 5.0 | 1045 | 5395 | 820x900 | ||||
S22-M-2500/10 | 2500 | 1.28 | 13.36 | 0.4 | 1150 | 5625 | 820x900 |
