35kV级SC(B)10型无励磁调压配电电压器

联系人:周建中
联系电话:0551-6583****
企业地址安徽省-合肥市
详细地址安徽省合肥市高新区长安路66号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
合肥元贞电力科技股份有限公司位于合肥市高新区长安路66号,背倚风景如画的大蜀山森林公园。公司成立于2009年8月,注册资金12600万元,专业研发、生产和销售输变电设备,具备年产能1200万千伏安。为国家级高新技术企业,“元贞”品牌为安徽省著名商标。 公司主导产品有 35kV、10kV级 干式变压器类;35kV、10kV级 油浸式变压器类; 35kV、10kV级 风电、光伏、储能变压器类;35kV、10kV级 电力成套设备类(含美式、欧式变电站、高低压开关柜、环网柜、预制舱等)等近百种规格产品。 自2011年起开展电力系统运维、检修服务,现已成为安徽省较大规模的输配电设备生产制造商和电力服务承包商。 现有员工350余人,其中具有中级以上职称专业技术员147人,连续15年为国家电网优质供应商,连续10年国家电网公司集中招标活动资质业绩信息现场核实证明函获证单位。 公司按照 ISO9001 、ISO14001 、OHSAS18001标准建立了质量、环境和职业健康安全管理体系,并已连续 20 年获得中国质量认证心颁发的证书。

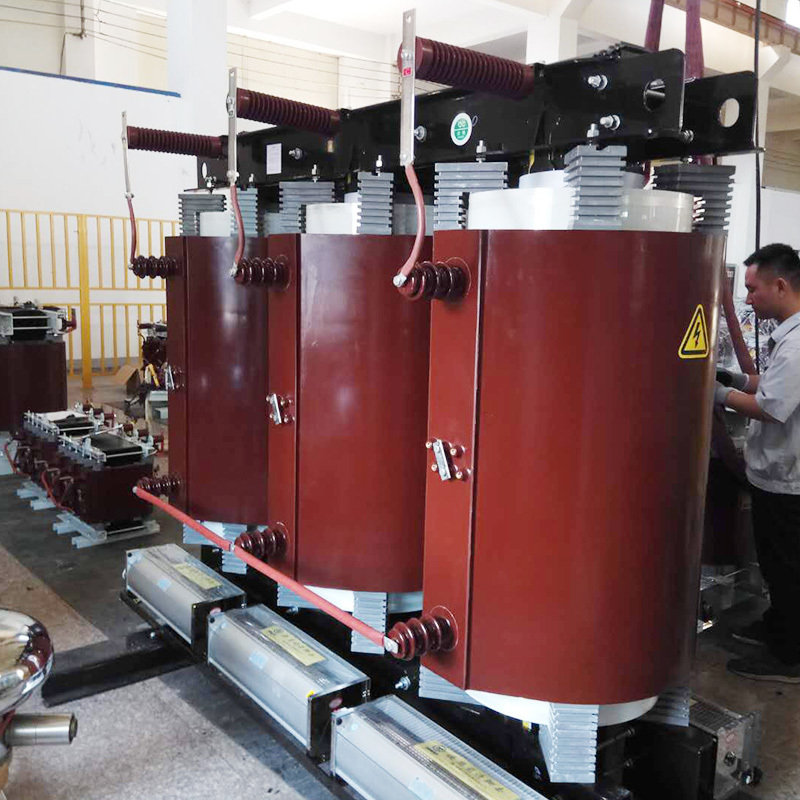

产品图片

35kV级SC(B)10型无励磁调压配电电压器

适用场所

由于干式变压器具有抗短路能力强、维护工作量小、运行效率高、体积小、噪音低等优点, 常用于城市办公楼、城市电网、商务中心、居住小区、地下室、电站、工厂、医院、宾馆等性能要求高的场所。

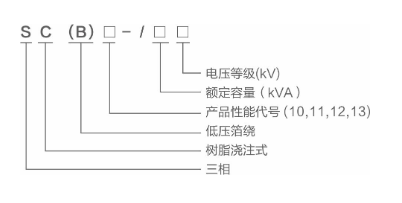

型号说明

型号说明

使用条件

1)使用环境温度-25℃~+40℃;
2)空气相对湿度≤90%(+25℃);
3)海拔不超过1000米(超过时需在订货时说明);
4)使用环境的周围介质无爆炸危险,不应含有腐蚀性气体,所含导电尘埃的浓度不使绝缘水平降低到允许极值以下;
5)无剧烈震动的场所;
6)室内安装。

技术参数

35kVSC(B)10型干式电力变压器产品主要技术数据

型号

高压
(kV)

电压组合

低压
(kV)

联结组别

空载损耗(kW)

负载损耗(kW)

空载电流(%)

阻抗电压(%)

120℃

75℃

SC10-50/35

35~38.5

±2x2.5      或
±5

0.4

Dyn11或
Yyn0

0.45

1.42

1.24

2.3

6.0

SC10-100/35

0.63

2.09

1.82

2.0

SCB10-160/35

0.79

2.81

2.45

1.5

SCB10-200/35

0.88

3.32

2.90

1.5

SCB10-250/35

0.99

3.8

3.32

1.3

SCB10-315/35

1.17

4.51

3.94

1.3

SCB10-400/35

1.37

5.41

4.72

1.1

SCB10-500/35

1.62

6.65

5.81

1.1

SCB10-630/35

1.86

7.69

6.72

1.0

SCB10-800/35

2.16

9.12

7.96

1.0

SCB10-1000/35

2.43

10.4

9.08

0.75

SCB10-1250/35

2.83

12.7

11.09

0.75

SCB10-1600/35

3.24

15.4

13.45

0.75

SCB10-2000/35

3.82

18.2

15.90

0.75

SCB10-2500/35

4.45

21.8

19.04

0.75


技术参数

35kVSC(B)10型干式电力变压器产品主要技术数据

型号

高压
(kV)

电压组合

低压
(kV)

联结组别

空载损耗(kW)

负载损耗(kW)

空载电流(%)

阻抗电压(%)

120℃

75℃

SC10-50/35

35~38.5

±2x2.5      或
±5

0.4

Dyn11或
Yyn0

0.45

1.42

1.24

2.3

6.0

SC10-100/35

0.63

2.09

1.82

2.0

SCB10-160/35

0.79

2.81

2.45

1.5

SCB10-200/35

0.88

3.32

2.90

1.5

SCB10-250/35

0.99

3.8

3.32

1.3

SCB10-315/35

1.17

4.51

3.94

1.3

SCB10-400/35

1.37

5.41

4.72

1.1

SCB10-500/35

1.62

6.65

5.81

1.1

SCB10-630/35

1.86

7.69

6.72

1.0

SCB10-800/35

2.16

9.12

7.96

1.0

SCB10-1000/35

2.43

10.4

9.08

0.75

SCB10-1250/35

2.83

12.7

11.09

0.75

SCB10-1600/35

3.24

15.4

13.45

0.75

SCB10-2000/35

3.82

18.2

15.90

0.75

SCB10-2500/35

4.45

21.8

19.04

0.75
