中仪电力科技有限公司是一家专业生产高压真空开关、真空灭弧室、复合绝缘子和复合氧化锌避雷器、熔断器、隔离开关的厂家。是一个起点高、技术力量强、资金实力雄厚的现代化企业,并与相关科研机构建立了长期合作关系。 本公司年生产真空灭弧室5万多只,各类中高压开关一万多台,生产的复合绝缘子、避雷器、隔防开关有10KV、35KV、66KV、110KV、220KV等电压等级,有悬挂式列、横担式系列、线路柱式系列、针式系列、电站支柱系列、电气化铁道系列、复合干式穿墙管多种不同规格型号的产品。本公司可根据用户要求进行产品设计、生产及加工,竭诚欢迎各界新老客户来电或来人洽谈业务。

产品图片

组合式避雷器概述


    随着真空开关的日益广泛使用,其强开断能力引发的各类操作电压,对电力设备的保护提出了新的课题。由于我国中压电网(3-66kV)的一些特殊性,常规中压避雷器对这类操作过电压不敏感,起不到保护作用。组合式过电压保护器(又称组合式避雷器)正是为了解决定这一难题而出现的新产品。该类产品采用四星型接法(俗称三叉戟式接法),设置公共中性点,不但可以大大降低相间过电压,而且相对地保护水平也有质的提高,真正起到了对真空开关操作过电压的有效限制。
    本公司产品为复合绝缘,结构小巧紧凑、整体硫化全封闭成型。选用优质金属氧化物阀片和瓷吹特种间隙,工作特性高、安全 方便。特别适合与KYN、XGN、GBC、JYN、GZS等不同型号的中压成套开关柜配套使用,或直接安装在小型箱式变电站内。

用途及执行标准


   本产品使用于交流中压3~66kV电力系统,用于防止主要由真空开关产生的操作过电压对电力设备的侵害,同时兼有防雷的功能。
   本产品属新技术产品,完全对应的国家标准尚在制订中,仅出台一部分。我公司产品技术标准,主要参考GB11032-2000《交流无间隙金属氧化物避雷器》,JB/T9672-1999《有串联间隙金属氧化物避雷器》和DL/T620-1997《交流电气装置的过电压保护和绝缘配置》标准制订,并按照已经出台的JB/T10496-2005《三相组合式无间隙金属氧化物避雷器》和尚未出台的《三相组合式有串联间隙金属氧化物避 雷器》标准批稿进行修订后执行。

使用条件


常规产品正常使用条件如下:
★环境温度:不高于+40℃,不低于-40℃;
★海拔高度:不超过2000m;
★电源频率:50±2Hz;60±2Hz;
★地震烈度:7度及以下;
★******风速:35m/s;
★免清扫条件:中等污秽及以下地区;
★对无间隙产品,长期施加的工频电压不得超过保护器持续运行电压;
★对有间隙产品,安装点短时工频电压升高不得超过保护器额定电压。
长期使用于以下异常条件,保护器需要特别制作,定货时应说明:
★温度或海拔超标(高原、热带、寒带、全封闭柜用、靠近电炉等);
★使用环境存在严重潮气或腐蚀性气体杂质(水上、盐场、化工厂等);
★强紫外线辐射(高原、强日照干旱地区等);
★特重污秽地区(矿山工作面、建筑工地工作面等)。

型号含义


本产品尚无严格的国标定义规则,目前各生产企业,
按自己在国家检测中心申请的型号,来定义自己的产品,
各企业同样用途产品型号差别很大。尚未拿到型号认证
证书的生产企业,通常参考JB/T8459-1996《避雷器产
品型号编制方法》的总体规定进行扩展定义。
我公司产品的国家认证型号为TBP其型号定义如下:

★同时我公司也生产按GB/T8459-1996《避雷器产品型号
编制方法》的编制原则进行扩展定义的常规组合式避雷器产品
(部分产品性能稍逊色于TBP),具体型号定义如下:

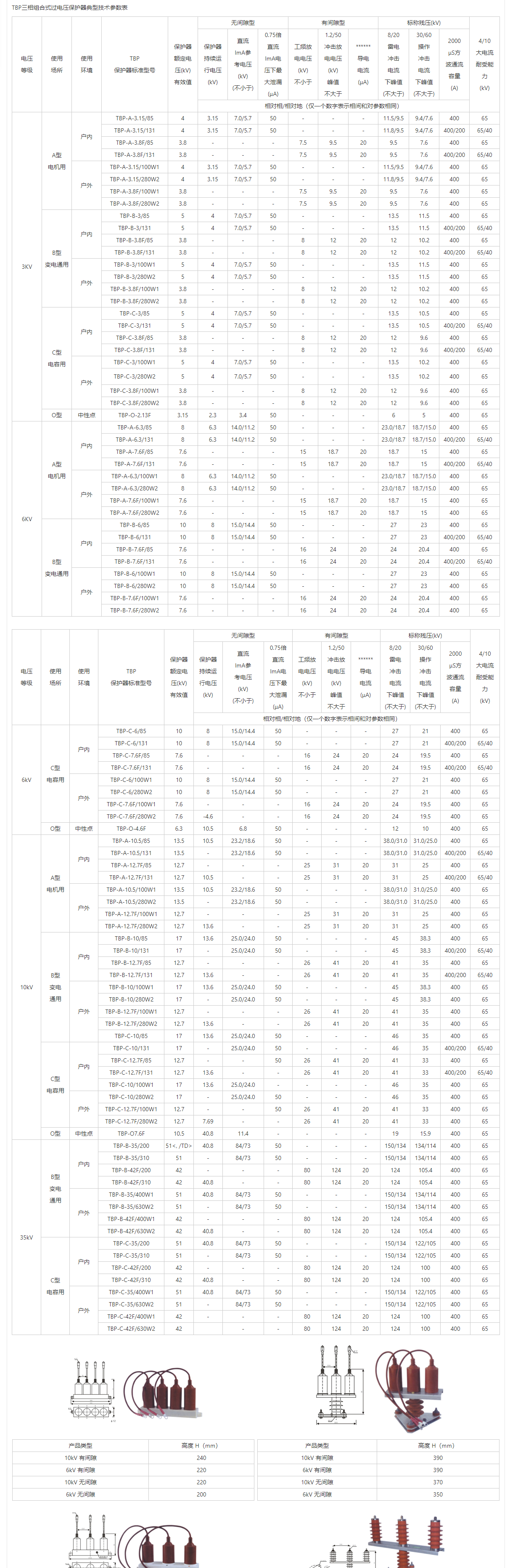

常规产品典型技术参数表,实物及安装尺寸
