KM-CTB电流互感器二次过电压保护器

一、概 述
  电流互感器(简称CT)在运行中如果二次绕组开路，或一次绕组流过异常过电流(如雷电流、谐振过电流、电容充电电流、电感启动电流等)，将会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及运行人员的生命安全。

  根据电力系统的实际需求，我公司在第一代保护器的基础上，又开发了具有动作接点输出、自动发光显示、自动闭锁差动保护、动作后具有手动和自动复位功能以及多元组合的各种不同功能的保护器(简称KM-CTB)，该产品采用全新的自动控制技术和高可靠性元件，使用寿命长，能可靠动作10万次以上。动作速度快、过载能力强、静态泄漏电流小，可满足各种CT保护的需要。

二、用 途
  KM-CTB主要用于各种CT二次侧的异常过电压保护。保护器固接于CT二次绕组两端，正常运行时泄漏电流极小，呈高阻状态；当CT二次回路开路或一次绕组出现异常过流时，二次绕组产生的电压远远高于正常运行电压，此时保护器迅速动作而短路，面板上显示故障的部位，并有无源接点信号输出。故障排除后，按手动复位按钮，电路恢复原状态后又重新投入正常工作。

三、接线原理
  一般情况下，电流互感器均连接在A、B、C三相上，少数连接在两相上，个别连接在一相上。绝大多数为星形连接，少数为三角形连接。本保护器为二次绕组星形连接。二次绕组A、B、C对应连接在保护器A、B、C接线端子上，A、B、C三相二次中性点(需地N)连接在保护器的N接线端子上。若只用A、C绕组，B相可以不接线不会影响保护器的正常工作。

  保护器装置电源是交直流通用，接地相应的端子上，装置提供一组常闭报警点和一组常开报警点，用户根据实际使用对应接线，装置电源也可根据用户要求而定。

四、基本功能
  ● 输入阻抗大于100MΩ，接入后不影响任何测量和保护性能；
  ● 二次侧保护电压可自己设置，满足不同场合使用；
  ● 保护后有故障点位置显示，方便故障排除；
  ● 保护后有接点信号输出，便于系统连接使用；
  ● 保护后有报警声音提示，及时提醒排除故障；  
  ● 保护后复位有人工手动按钮复位和故障消失后自动复位两种，方便用户选择；
  ● 采用省面积和轨道安装设计，方便安装使用。

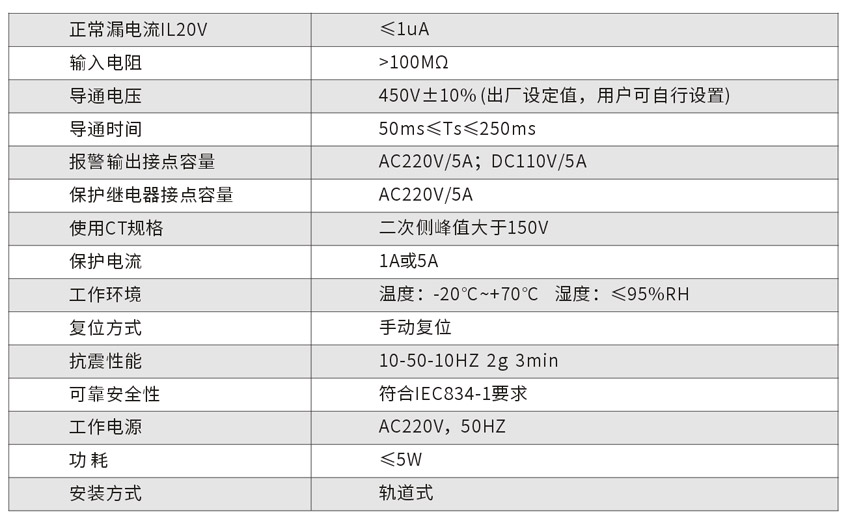

五、系列技术指标

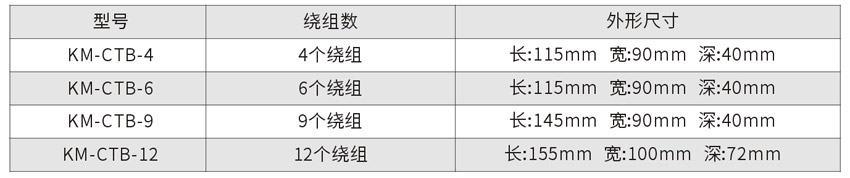

六、型号与规格

七、产品选型目录

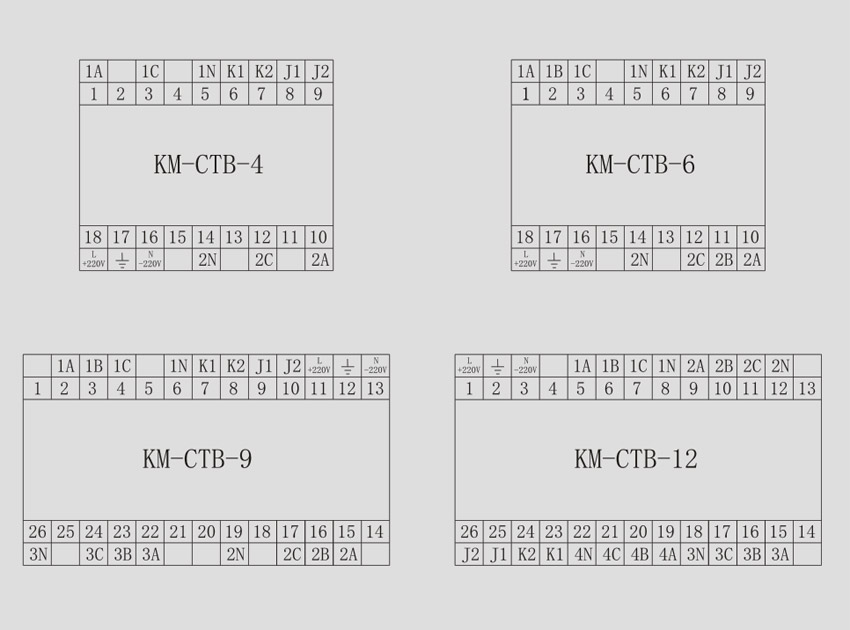

八、外引端子接线说明

九、安装、现场检测与维护
１、安 装
  保护器安装点距被保护CT距离应尽量近，便于巡视，引线较长时尽量采用铠装电缆，以防断线。

２、现场检测
  保护器使用前应进行检测，用万用表电阻档测试A(或B或C)与N两端时，其绝缘电阻值应大于几十兆欧。
  动作值测试时，首先把调压器调到0V位置，接通保护器和调压器AC220V电源，保护器工作指示灯亮，慢慢调高调压器输出电压至保护器动作电压值，将此电压瞬间施加于保护器的A (或B或C) 与 N 两端，此时保护器应动作，相应的动作指示灯亮，同时用万用表测量保护器输出接点，开接点闭合，闭接点打开，最后按复位按钮，保护器复位后动作指示灯应熄灭。
  测试回路中应加限流电阻，将输出电流调整在10mA以内。

３、维 护
  任一型号的KM-CTB均无需维护，每月可巡查一次，每三年进行一次检测。

十、服务及质量承诺
  用户在遵守保管及使用要求的情况下，从安装使用之日起12个月，或从发货之日起18个月期限内，产品由于质量原因发生损坏或不能正常工作，本公司将无偿地为用户维修或更换。
