过电压保护器J型、IM型计数器

一、J型、IM型计数器简介
   过电压动作计数器是对过电压保护器工作状态进行实时及累计计数的装置，通过本产品可以详细监视过电压保护器及所保护线路的状况，预知事故前异常情况,达到分析异常动作原因， 预防事故发生的作用。

J型计数器特点：
  ●  采用自行设计的高速率数据处理单元, 抗干扰能力强, 软件数字滤波, 可以实时准确记录过电压保护三相之间动作次数, 分相累计。
  ● 计数器采用STN点阵式液晶显示。
  ● 计数器为两分体结构, 通过RJ45接口用网线连接, 可根据现场需要任意拆分为本体安装或者柜门安装。
  ● 计数器为无源设计，无须外接电源，使用高性能电池，正常条件下可使用3年。

Im型计数器特点：
  ● 采用高性能单片机为核心构成，并充分挖掘计算机智能化的潜能，实现对过电压保护器放电动作次数进行实时的记录、存储及显示。
  ● 采用抗干扰性能强的美国Microchip公司生产的PIC芯片；信号输入通道上采用电磁和光电两路隔离等措施阻止干扰信号串入；良好的金属外壳及附铜屏蔽隔离板层等措施阻断现场电磁场辐射对系统的影响。
  ● 在软件上编制抗干扰程序，使数据的可靠性得到充分保证，并使装置能够长期的稳定运行。
  ● 采用先进的非易失RAM作为数据存储器，做到了掉电后现场记录数据十年不丢失，确保系统的长期运行。

功 能：
  ● 实现三路过电压数据的实时采集、比较、处理。
  ● 分别对AB、AC、BC、AD、BD、CD相之间过电压动作计数。
  ● 记录各相过电压次数，过电压时间及过电压发生的顺序。
  ● 分相实时显示过电压计数值。

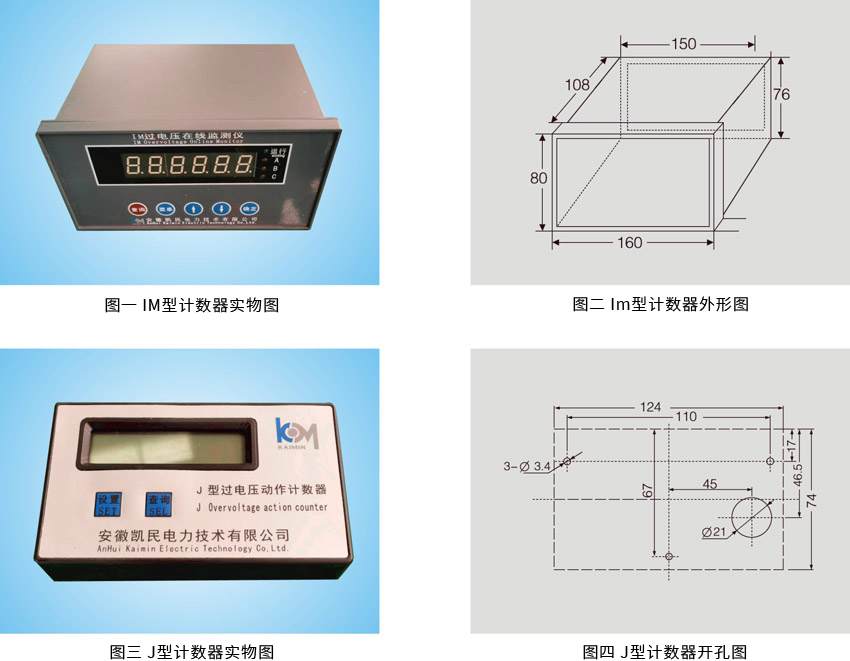

二、安装方式及尺寸
  安装方式及尺寸：
  J型计数器可实现本体外挂式安装无需另外开孔，或选择和IM型计数器一样采用柜门上安装。

三 、订货须知
  计数器采用柜门安装时，用户需要注明计数器到过电压保护器本体之间所需信号线的长度(标准长度5米)；若选用IM型计数器，则还需要注明工作电压AC220V或DC220V。
