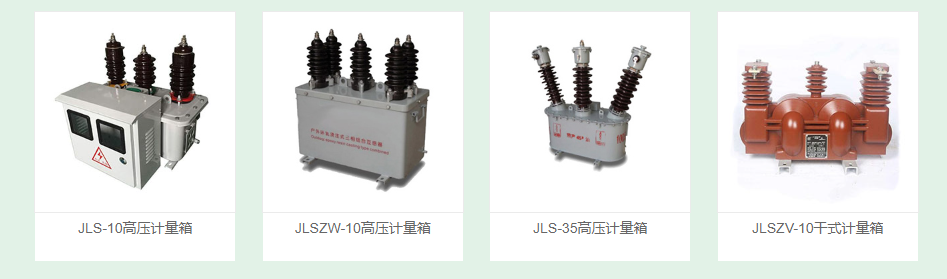

JLS-10高压计量箱、 JLSZW-10高压计量箱、 JLS-35高压计量箱 、 JLSZV-10干式计量箱

联系人:计毛磊
联系电话:0577-6173****
企业地址浙江省-温州市
详细地址浙江省乐清市柳市镇东凰屿村皇社路1弄6号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
雄霸电力有限公司位于浙南沿海,座落于富有中国电器之都美誉的乐清柳市。北倚风景秀丽的雁荡山,紧靠甬台高速公路和104国道,地理位置优越、交通十分便利。公司自创建以来,实施了经营创新战略、人本管理战略、技术先导战略的三大战略,拥有人才,技术, 品质,产出高质量产品。用完整科学的质量管理体系,实现严格的科学管理,现已形成在国内高低压输配电产品较为齐全的生产厂家之一。 雄霸电力有限公司专业制造:10kv-35kv高低压成套开关柜、箱式变电站、电缆分支箱(开闭所)一二次融合环网箱、落地式计量箱、高压电容补偿柜、过电压抑制柜、中置柜、消弧柜、 环网柜、充气柜、固体柜、环保柜、低压抽屉柜、低压配电柜、动力柜、配电箱、直流屏、变压器、JP柜、生产制造、加工、销售等一系列优秀产品企业。 雄霸电力有限公司专业制造:10kv-35kv户内外真空断路器、多功能单元手车、三工位真空断路器、三工位负荷开关、固封式负荷开关、熔断器组合负荷开关、户内外隔离开关、接地开关、 万能断路器、塑壳断路器、双电源开关、微机保护装置、高低压互感器、高低压成套配件、各种非标开关、生产制造、加工、销售等一系列优秀产品企业。 本产品广泛应用于全国供电局、电站、电力、铁路、地铁、光伏、发电、广电、医疗、石油、化工、冶金、工矿、工程、房地产、充电站、等输配电系统。

产品图片


 JLS-36、10、35高压计量箱

一 概述

  JLS-6、10、35高压电力计量箱主要由组合互感器和电度表箱两部分组成,组合互感器由两台或三台单相电压互感器和电流互感器组成,用25#变压器油作绝缘介质,一、二次出线端均用瓷套管安装在面板上。电度表箱装在组合互感器侧面,由一只有功电度表和一只无功电度表组成,具有计量精度高、重量轻、安装方便、防窃电等优点。

  包含型号:JLS-3高压电力计量箱,JLS-6高压电力计量箱,JLS-10高压电力计量箱,JLS-35高压电力计量箱


  该型电能计量箱适用于户外额定电压6、10、35kV、额定频率50Hz的三相系统网路上。
二 型号含义

JLS-6.10.35高压电力计量箱型号含义

三 技术参数

1.产品性能符合GB17201-2006

2.额定电压:6KV、10KV、35KV

3.准确等级:0.5和0.2级、0.5S和0.2S级

4.额定变比:电压比6000/100 10000/100 35000/100

             电流比5~300/5(大电流变比可以定作)

组合互感器技术参数

型号 额定电压比额定电流比频率电压互感器准确等
级及额定输出(VA)
电流互感器准确等
级及额定输出(VA)
额定绝缘
水平(KV)
标准代号
0.2级0.5级0.2级0.5级
JLS-3
JLS-6
JLS-10
3000/1005~300/550202510103.6/24/75GB1208-2006
GB1207-2006
GB17201-97
6000/1005~300/550202510107.2/32/75
6300/1105~300/550202510107.2/32/75
10000/1005~300/5502525101012/42/75
JLS-3535000/1005~300/5505050101040.5/95/185



该型高压电力计量箱分为单变比和双变比两种类型,双变比接线时,大电流比接AP1、AP2与CP1、CP2,小电流比接AP1、AP3与CP1、CP3.原理图如下如示。


四 单变比接线图

JLS-6.10.35高压电力计量箱单变比接线图

五 双变比接线图

JLS-6.10.35高压电力计量箱双变比接线图

JLS-6.10.35高压电力计量箱双变比接线图

六 电表箱外形图



title="JLS-3.6.10.35高压电力计量箱"

JLS-6.10.35高压电力计量箱外形图




JLSZW口-6. 10户外高压电力计量箱电表外形图
