YBM(P) 35F/0.69kV高压/低压预装式变电站
产品介绍 / INTRODUCTION
YBM(P) 35F/0.69kV高压/低压预装式变电站系列产品为我公司专门为风力发电设计开发的产品，风力发电机出口电压为0.69kV，经0.69/35kV变压器升压至35kV，在35kv出线侧经多个回路组成一个联合单元后，由35kV电缆线路输送至35/110kV升压站。该预装式变电站是将升压变压器，高压成套开关设备、低压成套开关设备以及电源变压器等辅助设备，并与箱体合理组合而成的一种成套变电站产品。其性能完全符合GB/T17467《高压/低压预装式变电站》，它是针对风力发电的特殊使用要求而开发出的一种新型预装式变电站，具有成套性强、便于安装、施工周期短、运行费用低、结构强度高、防腐性能强等优点，完全适用于自然条件比较恶劣的海滩、草原、荒漠等运行环境，性能完全满足风电场使用要求。
1、型号及含义
2、正常使用环境条件
2.1正常使用条件
2.1.1运行环境温度：周围空气温度不超过45℃，且在24小时内测得的平均值不超过35℃最低周围空气温度为-30℃；
2.1.2环境湿度：相对湿度日平均值不超过95%； 水蒸气压力日平均值不超过2.2kPa相对湿度日平均值不超过90%； 月水蒸气压力平均值不超过1.8kPa
2.1.3海拔高度：≤1000米
2.1.4耐地震能力：地震水平加速度：低于0.4m/s²
地震垂直加速度：低于0.2m/s°
安全系数：1.67
2.1.5安装地点无剧烈震动，倾斜度不大于3°；
2.1.6风速不大于35m/s
2.2特殊使用条件
如正常使用条件不能满足要求时，可与制造厂协商。
3、主要技术参数
3.1箱式变额定参数
3.1.1电压
高压侧额定电压：35kV
低压侧额定电压：0.69kV
3.1.2额定频率：50Hz
3.1.3额定绝缘水平
开关柜额定绝缘水平满足DL404-91《户内交流高压开关柜订货技术条件》的规定。
高压侧： 对地及相间 隔离断口间
·工频耐压： 95kV 110kV
·冲击峰值耐压： 185kV 215kV
低压侧：
·工频耐压： 2500V
3.1.4相数：三相
3.1.5箱体防护等级：IP44D
3.2变压器主要技术参数
3.2.1技术标准
变压器符合GB1094.1~1094.5《电力变压器》和GB6451.1《三相油浸式电力变压器技术参数和要求》
3.2.2技术参数
4、产品结构及特点
4.1.1风电场一般建在滩涂、浅海、草原、荒漠等人烟稀少自然条件比较恶劣的地方，根据使用环境的不同采用不同的防腐工艺处理，保证了预装式变电站的使用寿命。
4.1.2箱变的整体布局为"品"型，其优点如下：结构紧凑、合理，外形体积小；各主元件之间联结方便，铜排用量大大减小；进出线电缆接线空间及检修空间较大，方便于装配、检修。箱体结构：所有金属结构件采用喷砂、热镀锌、喷漆处理，可保证设备在潮湿，重盐雾的环境中使用其耐锈蚀能力强，所有门板及墙板，均没有夹层，中间填充有聚氨酯及硅酸盐复合保温材料，它具有优良的隔热保温性能，保证设备在严寒环境中安全、迅速投入运行。
4.1.3变压器主要采用三相双绕组油浸无载调压S11型低损耗电力变压器，根据要求还可配置其它类型的电力变压器。S11型电力变压器在材料、工艺，结构上采取了一系列改革，使产品电气性能达到国际90年代同类产品的先进水平，其空载损耗、负载损耗均低于国家标准要求，具有高效率、低损耗的特点，可节省大量的电耗和运行费用，社会效益显著。铁心采用优质冷轧晶粒取向硅钢片全斜接缝叠积方式，采用真空注油。
4.1.4低压侧可采用智能型断路器或其它系列的低压断路器，起分配电能和保护线路及设备，免受过载、欠电压、短路、单相接地等故障的危害。同时低压侧设小型检修变压器，供用户检修现场提供电源。低压柜框架电气梁均采用热镀锌防腐处理。
5、维护、检查及注意事项
5.1维护保养
5.1.1经常性的检查事项
a检查各信号和指标是否正常；
5.1.2每年的检查维护事项
a检查一、二次回路连接点是否松动、过热；
b用兆欧表检查相间、对地的绝缘，观察是否有损伤、老化；
c变压器若为油浸式，每年应按规定至少进行一次油样分析检查；
d清除灰尘、异物；
e做好各项检查记录。
5.1.3检修与注意事项
当发现有不正常现象或某一部分不正常时，必须停电检修或更换，检查时必须断开上级电源并挂上可靠的接地线，确认无电时，才能进入检修。
6、订货须知
用户订货时应说明：
6.1预装式变电站型号、数量；
6.2变压器型号及容量；
6.3提供电气一次系统及二次原理图
产品介绍 / INTRODUCTION
YBM(P) 35F/0.69kV高压/低压预装式变电站系列产品为我公司专门为风力发电设计开发的产品，风力发电机出口电压为0.69kV，经0.69/35kV变压器升压至35kV，在35kv出线侧经多个回路组成一个联合单元后，由35kV电缆线路输送至35/110kV升压站。该预装式变电站是将升压变压器，高压成套开关设备、低压成套开关设备以及电源变压器等辅助设备，并与箱体合理组合而成的一种成套变电站产品。其性能完全符合GB/T17467《高压/低压预装式变电站》，它是针对风力发电的特殊使用要求而开发出的一种新型预装式变电站，具有成套性强、便于安装、施工周期短、运行费用低、结构强度高、防腐性能强等优点，完全适用于自然条件比较恶劣的海滩、草原、荒漠等运行环境，性能完全满足风电场使用要求。

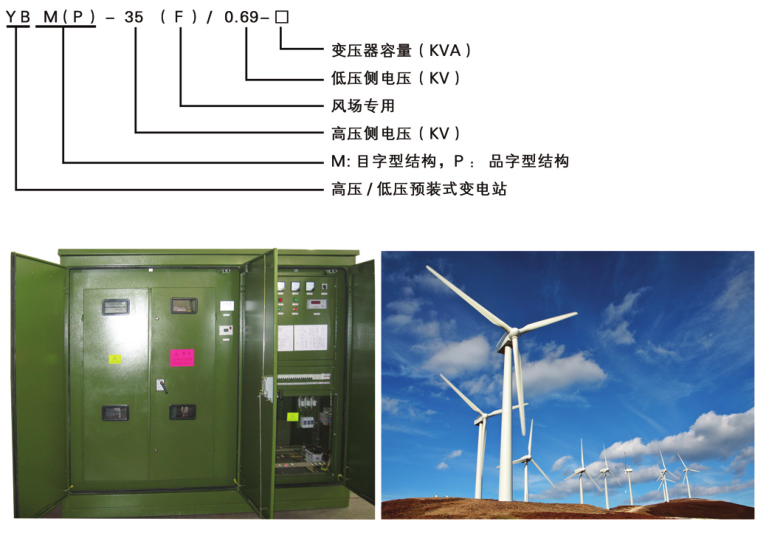

1、型号及含义
2、正常使用环境条件
2.1正常使用条件
2.1.1运行环境温度：周围空气温度不超过45℃，且在24小时内测得的平均值不超过35℃最低周围空气温度为-30℃；
2.1.2环境湿度：相对湿度日平均值不超过95%； 水蒸气压力日平均值不超过2.2kPa相对湿度日平均值不超过90%； 月水蒸气压力平均值不超过1.8kPa
2.1.3海拔高度：≤1000米
2.1.4耐地震能力：地震水平加速度：低于0.4m/s²
地震垂直加速度：低于0.2m/s°
安全系数：1.67
2.1.5安装地点无剧烈震动，倾斜度不大于3°；
2.1.6风速不大于35m/s
2.2特殊使用条件
如正常使用条件不能满足要求时，可与制造厂协商。
3、主要技术参数
3.1箱式变额定参数
3.1.1电压
高压侧额定电压：35kV
低压侧额定电压：0.69kV
3.1.2额定频率：50Hz
3.1.3额定绝缘水平
开关柜额定绝缘水平满足DL404-91《户内交流高压开关柜订货技术条件》的规定。
高压侧： 对地及相间 隔离断口间
·工频耐压： 95kV 110kV
·冲击峰值耐压： 185kV 215kV
低压侧：
·工频耐压： 2500V
3.1.4相数：三相
3.1.5箱体防护等级：IP44D
3.2变压器主要技术参数
3.2.1技术标准
变压器符合GB1094.1~1094.5《电力变压器》和GB6451.1《三相油浸式电力变压器技术参数和要求》

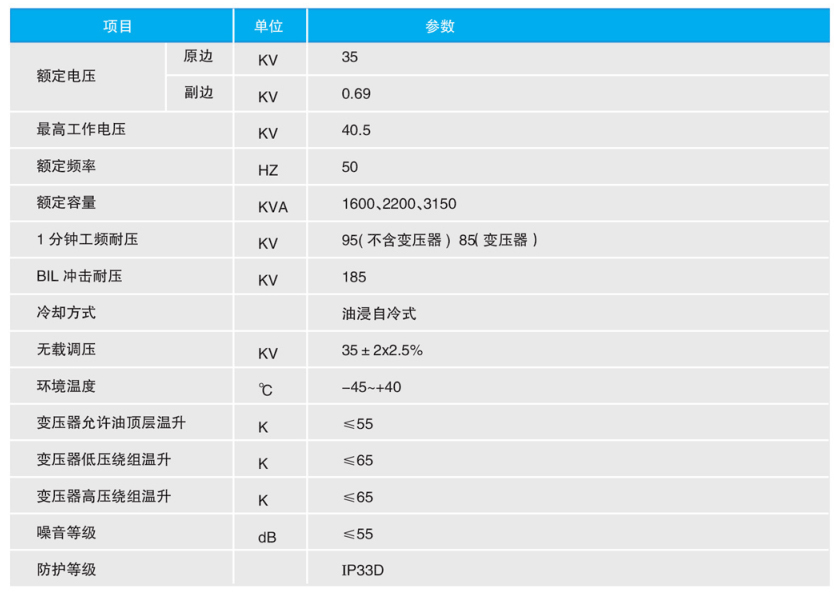

3.2.2技术参数
