ZGS11-Z.G系列光伏发电用组合式变压器

联系人：严九江
联系电话：0513-8891****
企业地址江苏省-南通市
详细地址海安市城东镇晓星大道189号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
江苏北辰互邦电力股份有限公司（原江苏互邦变压器制造有限公司）坐落于海安开发区沿海高速出口处及新长、宁启铁路、204国道旁，交通便捷，是专业生产电力变压器的江苏省民营企业。 企业主要生产电压等级35kV及以下，容量31500kVA及以下的SH系列非晶合金电力变压器、SG（B）敞开式非包封干式变压器、SC(B)系列环氧树脂干式变压器、S-M油浸式系列电力变压器、YBM欧式箱变、ZGS美式箱变、ZS系列整流变压器、SZ系列有载调压电力变压器、GLS管廊式变压器、S-DM系列地下式变压器、YBD系列半地埋景观式变压器、新能源风力光伏箱变等。 企业已在新三板上市，股票代码：839335；企业占地面积39000m2，其中建筑面积20000m2，注册资金5380万元，总资产达8000万元，年产值达18000万元；拥有纵剪线、横剪线、真空干燥、箔式卷绕机、真空浸渍罐、树脂浇注罐及全套检测设备等。企业各类专业技术人员占员工总数的20%，在研发系统分别建立了以服务器为核心的数据共享CAD局域网，引进三维制图软件并培训设计人员，使科技人员在应用计算辅助软件进行变压器设计、仿真和分析方面成效显着，被南通市经济贸易委员会评定为“南通市企业技术中心”. 企业通过了ISO9001：2015质量管理体系认证、ISO14001：2015环境管理体系认证、ISO45001：2018职业健康安全管理体系认证以及安全生产标准化二级认证，并以高素质的管理队伍，按照体系的要求，合理化应用企业先进的工艺设备、雄厚的技术力量来完善质保体系，确保了产品的优良品质。企业同时具备“电力工程施工总承包（三级）”企业资质，具有国家电力监管委员会颁发的“作业承装四级、承修四级、承试四级”电力设施许可证资质；可承接35KV及以下送电线路（含电缆工程及线路基础）工程、35KV电压等级变电站、变配电站（所、室）工程、变配电设备安装工程、35KV电压等级的试验、维修工程和工业民用建筑工程及新能源工程。

产品图片

ZGS11-Z.G系列光伏发电用组合式变压器

产品介绍 / INTRODUCTION

光伏发电是一种清洁可再生能源， 在国内外得到迅速的发展， Z GS 11-Z.G系列组合式变压器正是为满足日益增长的光伏发电的供电要求，我公司在10KV、35KV组合式变压器基础上，经过多年探索和总结，并消化吸收国内外的先进技术，结合光伏发电对变压器的特殊要求，自行研制开发的系列产品，该产品是将变压器，负荷开关，高压熔断器安装在变压器的箱体内，利用变压器的绝缘液体作为整个产品的绝缘和散热介质，采用全密封结构，变压器本体采用中厚钢板，外壳采用镀锌板或不锈钢板，经过喷丸、酸洗、磷化、分别喷涂底漆、中间漆、面漆达到表面的防腐性、耐厚性、防紫外线性均超过普通喷涂的强度，具有体积小，重量轻、安装方便等优点。

产品特点 / FEATURES

组合变的变压器部分

变压器器身与油箱配合紧密，且有固定装置，高压室内门加装电磁锁和带电显示器，当高压侧带电时高压室门不能打开，箱变外门加装机械锁。高压瓷瓶和负荷开关分开安装，方便操作。高、低引线全部采用软连接，分接引线与无载分接开关之间采用冷压焊接并用螺栓紧固，所有连接(包括线圈与后备熔断器、插入式熔断器、负荷开关等)都采用冷压焊接，紧固部分带有自锁防松措施，变压器能够承受长途运输的震动和颠簸，发送到用户安装场所后无需进行常规的吊芯检查。结构紧凑、体积小、占地面积小，仅为同容量欧式箱变的1/3；

低损耗、低噪声、抗突发短路能力强；

全绝缘，全密封结构，可以免维护，运行安全可靠；

接线方式灵活，转换方便；

倒闸操作方便灵活；

保护完备，高压全范围熔丝保护。

箱体采用特殊工艺处理，经特殊的材料处理，具有良好的防腐能力，能有效防止风沙的侵蚀。

熔断器保护

● 10KV级组合变

由高压后备限流保护熔断器与插入式过载保护熔断器串联使用，对变压器提供全范围保护。高压限流保护熔断器作为变压器的短路保护，插入式过载保护熔断器作为美式电力变压器及其它电力设备过载及小故障短路电流的保护。

●35KV级组合变

采用一种新型的全范围保护用高压限流熔断器，它能够可靠的开断引起熔体熔化的电流至额定开断电流之间的任何故障电流，它是利用限流式熔断器具有较高分断能力，而非限流式熔断件却具有较好的小电流保护特点，结合两种熔断件的不同特点，组合为一体获得全范围开断的良好特性。

使用环境条件

●海拔不超过2000m；

●环境温度范围为：-40℃~+45℃；

●户外风速不超过30m/s；

●相对湿度：日平均值不大于95%，月平均值不大于90%；

●安装地点：安装在无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所；

●电源电压的波形近似正弦波，三相电源电压近似对称；

※超出以上正常使用环境条件，用户可与本厂协商解决。

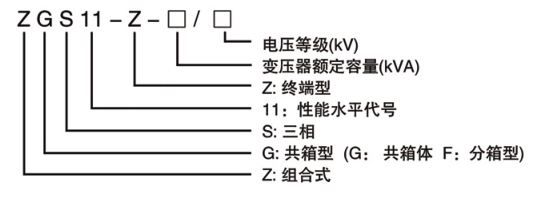

产品型号含义


产品介绍 / INTRODUCTION

光伏发电是一种清洁可再生能源， 在国内外得到迅速的发展， Z GS 11-Z.G系列组合式变压器正是为满足日益增长的光伏发电的供电要求，我公司在10KV、35KV组合式变压器基础上，经过多年探索和总结，并消化吸收国内外的先进技术，结合光伏发电对变压器的特殊要求，自行研制开发的系列产品，该产品是将变压器，负荷开关，高压熔断器安装在变压器的箱体内，利用变压器的绝缘液体作为整个产品的绝缘和散热介质，采用全密封结构，变压器本体采用中厚钢板，外壳采用镀锌板或不锈钢板，经过喷丸、酸洗、磷化、分别喷涂底漆、中间漆、面漆达到表面的防腐性、耐厚性、防紫外线性均超过普通喷涂的强度，具有体积小，重量轻、安装方便等优点。

产品特点 / FEATURES

组合变的变压器部分

变压器器身与油箱配合紧密，且有固定装置，高压室内门加装电磁锁和带电显示器，当高压侧带电时高压室门不能打开，箱变外门加装机械锁。高压瓷瓶和负荷开关分开安装，方便操作。高、低引线全部采用软连接，分接引线与无载分接开关之间采用冷压焊接并用螺栓紧固，所有连接(包括线圈与后备熔断器、插入式熔断器、负荷开关等)都采用冷压焊接，紧固部分带有自锁防松措施，变压器能够承受长途运输的震动和颠簸，发送到用户安装场所后无需进行常规的吊芯检查。结构紧凑、体积小、占地面积小，仅为同容量欧式箱变的1/3；

低损耗、低噪声、抗突发短路能力强；

全绝缘，全密封结构，可以免维护，运行安全可靠；

接线方式灵活，转换方便；

倒闸操作方便灵活；

保护完备，高压全范围熔丝保护。

箱体采用特殊工艺处理，经特殊的材料处理，具有良好的防腐能力，能有效防止风沙的侵蚀。

熔断器保护

● 10KV级组合变

由高压后备限流保护熔断器与插入式过载保护熔断器串联使用，对变压器提供全范围保护。高压限流保护熔断器作为变压器的短路保护，插入式过载保护熔断器作为美式电力变压器及其它电力设备过载及小故障短路电流的保护。

●35KV级组合变

采用一种新型的全范围保护用高压限流熔断器，它能够可靠的开断引起熔体熔化的电流至额定开断电流之间的任何故障电流，它是利用限流式熔断器具有较高分断能力，而非限流式熔断件却具有较好的小电流保护特点，结合两种熔断件的不同特点，组合为一体获得全范围开断的良好特性。

使用环境条件

●海拔不超过2000m；

●环境温度范围为：-40℃~+45℃；

●户外风速不超过30m/s；

●相对湿度：日平均值不大于95%，月平均值不大于90%；

●安装地点：安装在无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所；

●电源电压的波形近似正弦波，三相电源电压近似对称；

※超出以上正常使用环境条件，用户可与本厂协商解决。

产品型号含义
