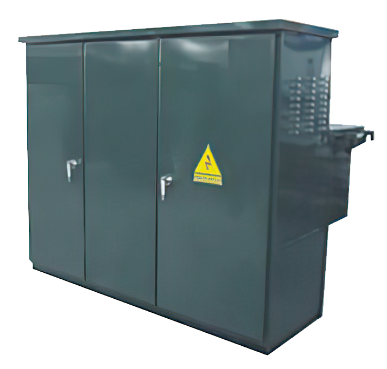

产品图片

美式箱变是一种新型的配电设备，是将高压负荷开关、高压熔断器置于变压器油中进行绝缘和冷却。该产品作为电缆化配电网中重要供电单元,集高压控制、保护、变电，以及配电设备于- -体的成套预装产品，特别适用于城市电网的负荷中心，降低损耗，提高供电质量。该系列产品已在全国各地广泛应用于居民小区、公共场所、工矿企业等配电场所。

型号含义

①组合式

②共箱

③三相

④节能水平代号

⑤环网型H、终端型Z

⑥额定容量kVA

⑦电压等级kV

⑧特殊使用环境代号

产品特点

●结构紧凑，体积小，仅为同容量国产欧式箱变的1/3- -1/5左右，大大减少了占地面积;

●全密封、全绝缘结构，无需绝缘距离，可靠保护人身安全;

●高压采用负荷开关熔断器组合电器保护;

●高压接线既可用于环网，又可用于终端，供电方式灵活，可靠性高;

●变压器性能卓越:低损耗、低噪音、低温升;过载能力强，抗短路，耐冲击能力强;

●满足各种低压馈出要求，可按方案选择，亦可自行设计;

●电缆头有200A肘型电缆接头及600A欧式前接头两种，肘型电缆接头适用于电缆截面积为35- -120mm2,欧式前接头适用于电缆截

面积为35- -500mm2,电缆头的材质分为铜芯和铝芯，两者均可配置全绝缘氧化锌避雷器，200A肘型电缆头可以带负荷插拔，又

可以起到隔离开关的作用。

使用环境

●环境温度:最高气温+40C,最低气温-30C

●海拔高度:≤1000m

●风速:相当34m/s (不大于700Pa )

●相对湿度:日相对湿度平均值不大于95%

月相对湿度平均值不大于95%

●防震水平:水平加速不大于0.4m/S2,垂直加速度不大于0.15m/S2

●安装地点:倾斜度不大于3°

●安装环境:周围空气不受腐蚀性，可燃性气体等明显污染，安装地点无剧烈震动。

注:

1.台阶观层铺地砖，面层加设46x 150钢筋网，双向布置;

2.爬梯构件C1,角钢均为∠50x4;

3.土建施工时，基础开挖应达到设计深度并达到原土层，超挖部分可回填8: 2级配砂石;

4.基槽开挖后应做好电气接地网，再做回填或垫层;

5.预埋穿电缆钢管根数及方向按实际情况确定:

6.预埋槽钢周围外露10mm (见图) ,以便箱变底座与其焊接连接;

7.本图仅供参考，可因地制宜，或参照国家有关规范。
