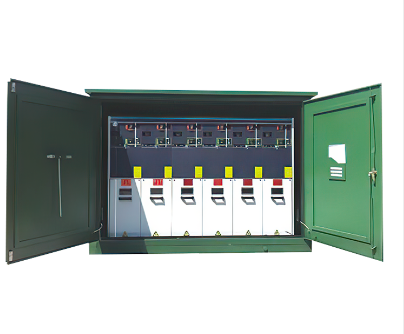

产品图片

带多开关的电缆分接箱(以下简称多开关分接箱，别名:户外开闭所)用于10kV电缆环网供电或终端供电系统中，用作接受和分配电能之用。该产品配置本公司生产的TT-12系列全封闭全绝缘环网开关柜和防洪性可分离式电缆终端，具有全绝缘、全封闭、防尘、耐腐蚀、免维修等功能，可实现不同方案组合，满足各种接线方式。其简单、方便、灵活的连接方式，经济、可靠而用的结构特点，成为配网电缆化工程的首选设备。

多开关分接箱适用于交流50HZ、10kV的电力系统，广泛应用于工业及民用电缆环网及供电末端。特别适用于以下场所，城市工业园区、城市住宅小区、城市商业中心、矿区和钢铁、汽车、石油、化工、水泥等大型企业以及其他场合的10kV电缆配网系统中环网连接配电网，是城网改造的理想设备。

也可根据用户要求配置本公司生产的XGN15 -12系列环网开关柜。

型号含义

①开闭站

②额定电压

③一路进线

④避雷器

⑤负荷开关

⑥负荷开关

⑦二路出线

使用环境

产品特点

●不受环境影响，抗凝露、凝霜、盐雾、污秽、抗腐蚀、耐紫外线及化学物质等;

●所有高压带电部位及开关元件全部密封在充有SF6气体的不锈钢箱体内，结构紧凑，体积小，重量轻，全绝缘;

●模块化设计，有不同模块组合实现各种主接线，形成回路开关系统;

●采用硅橡胶连接器，实现高压部件的插接于柜体的任意扩展;

●全屏蔽电缆进出线;

●可配用真空断路器模块;

●可配用高压监控元件、综合数字式继电器;

●可配高压计量模块;

●可加装遥控和监控单元;

●可加装过流继电保护装置;

●防洪能力强，长寿命，免维护，降低运行成本;

●满足配网自动化升级要求。

技术参数
