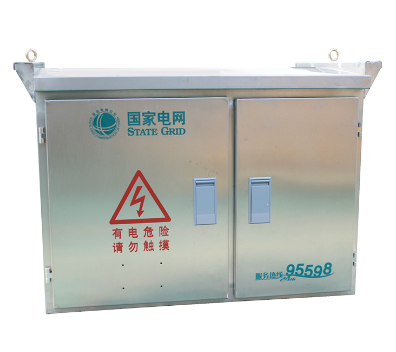

JP综合配电箱

JP综合配电箱是根据电力部门，广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的。该产品具有信息化、智能化、操作简单、使用安全可靠、结构新颖、防护等级高等特点。适用于国网变台、变电所、工矿企业、住宅小区的低压配电系统作配电、无功功率补偿、电能转换、计量、分配与控制保护用。

符合标准: GB7251.12-2013、GB/T15576-2008

型号含义

①综合配电箱

②主母线额定电流

使用环境

●周围空气温度不高于+40C，不低于-30°C, 24小时内平均温度不高于+35C,必要时需根据实际情况降容运行;

●安装地点海拔高度不超过2000m;

●周围空气相对湿度在最高温度+40C时不超过50%，在较低温度时允许有较大的相应湿度，如+20C时为90%，但应考虑到由于温度的变化可能会偶然产生凝露的情况;

●产品安装时与垂直面的倾斜度不超过5° ;

●产品应安装在无剧烈震动和冲击以及不足以是元件受到不应有腐蚀的场所。

结构特点

●综合配电箱的主构架采用1.5mm及以上的冷轧钢板或不锈钢板折弯而成，构架采用部分焊接的结构形式，也可以采用磨砂不锈钢

双层隔热结构。根据用户要求可选SMC材质;

●户外型配电箱的门框设有翻边防水倒流槽，上部设防水顶盖，顶盖下檐、箱体两侧设通风散热孔;

●增设计量及各种配电保护功能的配电箱，可根据用户要求设置多个独立的隔室(即计量室、进线室、馈线室、补偿室)，具有防窃电同时保证动作可靠操作安全方便等优点;

●综合配电箱的进出线孔分别或同时设在箱体的左右侧面、顶部、底部，也可根据用户要求采用其它方式；

●进线刀熔开关采用HR系列，也可根据用户要求采用隔离开关;

●断路器可选电子式、热磁式、漏电重合闸式，满足国网招标要求;

●补偿投切方式可 采用机电开关、 复合开关、智能电容器;

●计量CT根据用户要求可预留位置或自行安装;
