产品详情

GCK型低压抽出式成套开关设备

联系人：王健
联系电话：+86(24)8980****
企业地址辽宁省-沈阳市
详细地址沈阳市苏家屯区迎春街219号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
变压器、高低压成套设备、预装式变电站制造、维修及技术咨询服务；输变电设备、电力自动化控制设备、新能源设备、环网柜、环网箱、配电箱、铁附件、配电终端、电供暧设备研发、制造；变压器配件、高低压开关柜配件、线路金具、电力金具、电线电缆、水泥杆制造、销售；变压器油、仪器仪表、计算机及外辅设备、自动化控制系统销售；机电设备安装工程 、送变电工程 设计、施工、试验、维修；电力技术、节能技术咨询服务；建筑劳务分包；道路货物运输；货运代理；自营和代理各类商品和技术的进出口，但国家限定公司经营或禁止进出口的商品和技术除外。（依法须经批准的项目，经相关部门批准后方可开展经营活动。）

产品图片

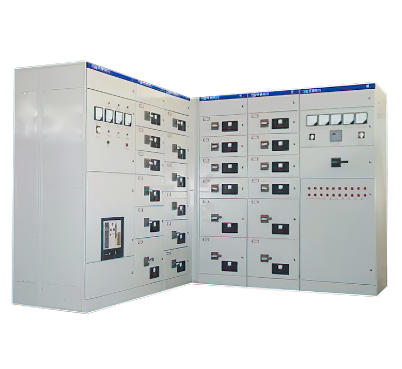

GCK型低压抽出式成套开关设备


GCK型低压抽出式成套开天设备厂之应用于发电厂，变电所，厂矿企业和高层建筑的动力配电中心( PC )和电动机控制中心(MCC) ,作为交流50 ( 60) Hz,额定工作电压为380V ( 660V )、额定电流为4000A及以下的发、供电系统中配电、电动机集中控制，无功补偿使用的低压成套配电装置。

型号含义

①柜体结构

②抽屉式

③控制中心

④动力中心

⑤无功功率补偿

⑥设计序号

⑦主电路方案

使用环境

●周围空气温度不高于+40C,不低于- 5C, 24h内的平均温度不得高于+ 35C;

●海拔高度1000m,高海拔地区用户，请在订货中提出，本产品可满足海拔高度4000m以下的用户要求;

●周围空气相对湿度在最高温度为+ 40C时不得超过50%，在较低温度时允许有较大的相对湿度(例如+ 20C时为90%) ;

●设备安装时与垂直面的倾斜度不超过5° ;

●设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所;

●用户有特殊要求是可与制造厂协商解决。


产品特点

GCK型低压抽出式成套开关设备是典型的隔离抽出式柜组设备，柜体内部用电镀板隔成不同的功能小室，各回路元件统一装在室内的抽屉中，抽屉高度按功能需要以80mm的模数变化，宽度，高度和功能相同的抽屉可以互换使用。

本系列产品具有分断能力高，动热稳定性能好，结构先进合理，电气方案切合实际，系列性、通用性强，各种方案单元任意组合，-台柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点，是国内低压成套开关设备的普及产品。

技术参数


GCK型低压抽出式成套开天设备厂之应用于发电厂，变电所，厂矿企业和高层建筑的动力配电中心( PC )和电动机控制中心(MCC) ,作为交流50 ( 60) Hz,额定工作电压为380V ( 660V )、额定电流为4000A及以下的发、供电系统中配电、电动机集中控制，无功补偿使用的低压成套配电装置。

型号含义

①柜体结构

②抽屉式

③控制中心

④动力中心

⑤无功功率补偿

⑥设计序号

⑦主电路方案

使用环境

●周围空气温度不高于+40C,不低于- 5C, 24h内的平均温度不得高于+ 35C;

●海拔高度1000m,高海拔地区用户，请在订货中提出，本产品可满足海拔高度4000m以下的用户要求;

●周围空气相对湿度在最高温度为+ 40C时不得超过50%，在较低温度时允许有较大的相对湿度(例如+ 20C时为90%) ;

●设备安装时与垂直面的倾斜度不超过5° ;

●设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所;

●用户有特殊要求是可与制造厂协商解决。


产品特点

GCK型低压抽出式成套开关设备是典型的隔离抽出式柜组设备，柜体内部用电镀板隔成不同的功能小室，各回路元件统一装在室内的抽屉中，抽屉高度按功能需要以80mm的模数变化，宽度，高度和功能相同的抽屉可以互换使用。

本系列产品具有分断能力高，动热稳定性能好，结构先进合理，电气方案切合实际，系列性、通用性强，各种方案单元任意组合，-台柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点，是国内低压成套开关设备的普及产品。

技术参数
