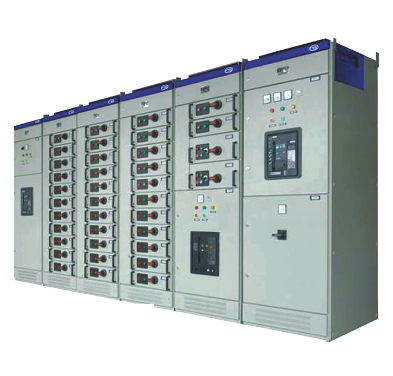

GCS型低压抽出式成套开关设备

GCS型低压抽出式成套开关设备是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制的，符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50 ( 60) Hz，额定工作电压为380V ( 400V)、( 660V)，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

型号含义

①封闭式

②抽出式

③森源电气系统

④主电路方案编号

⑤辅助电路方案编号

使用环境

●周围空气温度不高于+40C,不低于- 5C, 24h内的平均温度不得高于+ 35C;

●海拔高度1000m,高海拔地区用户，请在订货中提出，本产品可满足海拔高度4000m以下的用户要求;

●周围空气相对湿度在最高温度为+ 40C时不得超过50%，在较低温度时允许有较大的相对湿度(例如+ 20C时为90%) ;

●设备安装时与垂直面的倾斜度不超过5° ;

●设备安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所;

●用户有特殊要求时可与制造厂协商解决。

技术参数

产品特点

●框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。

●框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。

●开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。电缆隔室的设计使电缆上、下进出均十分方便。

●水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。

●抽屉高度的模数为160mm。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。 单元回路额定电流630A及以下。

●抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元有机械联锁装置。

●抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。1/2单元抽屉与电缆室的转接采用背板式结构ZJ- 2型转接件。

安装与使用

产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知有关部门做好商务记录，共同分析原因，做好签证和善后处理。

对于不立即安装的产品，应根据正常使用条件或电气设备暂保管规程要求置于适当的场所，妥善保管。

产品安装

产品的安装应按下图进行，基础槽钢和采用螺栓固定方式时的螺栓由用户自备，主母线连接时，如表面因运输、保管等原因有不平整时应加平整后再连接紧固。主母线安装时应将搭接面修理平整，处理干净，涂上中性凡士林或采取其他措施，然后用螺栓紧固。
