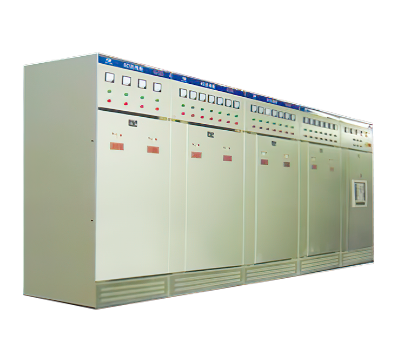

GGD型低压固定式成套开关设备
GGD型低压固定式成套开关设备适用于发电厂、变电站、厂矿企业等电力用户，在频率为50Hz,额定工作电压380V,额定工作电流至3150A配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。
使用环境
●周围空气温度不高于+40°,不低于-5C, 24h内平均温度不得高于+35C。
●海拔高度1000m,高海拔地区用户，请在订货中提出，本产品可满足海拔高度4000m以下的用户要求;
●周围空气相对湿度在最高温度+40C是不得超过50%，在较低温度时允许有较大的相对温度。( 例如+20C时为90%)
●设备安装时与垂直面的倾斜度不超过5°。
●设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。
●用户有特殊要求时可与制造厂协商解决。
产品特点
低压固定式成套开关设备的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成。通用柜的零部件按模块原理设计，并有20mm模数安装孔，通用系数高;充分考虑到柜体运行中的散热，在柜体上下两端均有不同数量的散热槽孔。按现代工业产品造型设计要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方。柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的折边处均嵌有一根山型橡胶条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。装有电器元件的仪表门用多股软铜线与构架相连，柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。柜体顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。柜体的防护等级为IP30，用户可根据环境的需要在IP20 ~ IP40之间选择。
技术参数
主回路方案
GGD柜的主电路设计了129个方案，共298个规格(不包括辅助电路的功能变化及控制电压变化而派生的方案和规格)。
其中GGD1型，46个方案，123个规格; GGD2型，49个方案，107个规格; GGD3型，24个方案，68个规格。
额定电流增加至3150A,适合2000kVA及以下的配电变压器选用。
此外，为适应无功补偿的需要，设计了GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。
辅助电路方案
辅助电路的设计分供电方案和发电厂方案两部分。GGD柜内有足够的空间安装二次元件，同时开发研制了专用的LMZ3D型电流互感器以满足发电厂和特殊用户附设继电器保护时需要。
电器元件的选择
1、GGD柜主要采用国内已能批量生产的较先进的电器元件，如ME、 DZ20、 TW30等。
2、HD13BX和HS13BX型旋转操作式刀开关是为满足GGD柜独特结构需要而设计的专用元件，他改变了机构的操作方式，保留了老产品的优点，是一种实用新型的电器元件。
3、根据用户需要，选用性能更优良，技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件型号或厂家造成制造和安装方面的困难。
4、为进一步提高主电路的动稳定能力，设计了GGD柜专用ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO合金材料热塑成型，绝缘强度高，自熄性能好，结构独特，只需调整积木式模块即可方便地组合成单母线夹或双母线夹。绝缘支撑是套筒式模压结构，成本低、强度高，解决了老产品爬电距离不够的缺陷。
外形尺寸
产品外形尺寸及安装基础见下图。基础槽钢和采用螺栓由用户自备。主母线连接时，若表面因运输、保管等原因造成的不平整时，需平整后再连接紧固。
