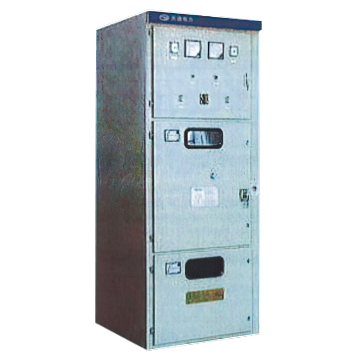

GGX2-12G型高压真空开关柜

本产品是在原电力部，机械部联合设计的GGX2-12型开关柜的基础.上改进而成，在涵括GGX2-12开关柜所有优点的基础上，使开关柜的内部结构更趋合理，从而减小柜体体积;操作机构的模块化使操作更简单，全机械“五防”联锁更可靠，二次保护既可选用继电保护，也可选用微机保护，借助微机的强大功能可方便的实现遥测、遥信、遥调、遥控功能，本产品符合GB3906、DL404、 lEC298等标准。

本产品适用于额定电压3.6~12KV、频率50Hz的三相交流电力系统，用于接受和分配电能并对电路实行控制、保护和监测。

使用环境

●环境温度:上限+40C;下限-15C

●海拔高度:不超过1000m

●相对湿度:日平均值>95%;月 平均值》90%。

在高湿期内温度急降时允许产生凝露。

●地震烈度:不超过8度。

●周围空气不受腐蚀性气体，水蒸气明显污染。无经常性剧振动。

型号含义

①高压设备

②固定箱型

③设计序号

④额定电压(kV)

⑤改进型

技术参数

产品特点

GGX2型开关柜为箱型固定式金属封闭开关设备，柜体骨架为角钢焊接或全组装柜体。开关柜由以下功能室如主母线室、小母线室、仪表室、断路器室、电缆室、架空母线室、旁路母线室和装于柜体右侧中部的隔离开关操作机构联锁组成。

主要功能室设有排气通道用于释放故障产生的高压气体。各柜之间设有防止故障蔓延的柜间绝缘套管。
