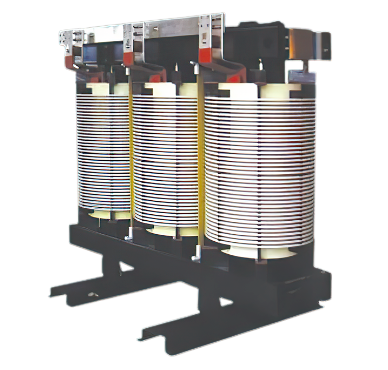

真空浸渍干式电力变压器

型号含义

①三相变压器

②真空浸渍干式

③低压箔式绕组

④性能水平代号

⑤额定容量( KVA )

⑥电压等级(KV )

执行标准

●IEC60076- -11: 2004<<电力变压器、干式变压器>>

●GB1094.11<<干式电力变压器>>

●GB/T10228- -2015<<干式电力变压器技术参数和要求>>

●GB/1094.12<<干式电力变压器负载导则>>

●GB1094.3- -2003<<电力变压器第三部分绝缘水平绝缘试验和外绝缘空气间隙> >

●GB4208- -1993<<外壳防护等级( IP )码>>

●JB/T10088- -2004<<6kV- -500kV级电力变压器声级>>

1、过载能力强

H级空气绝缘开敞通风式干变( OVDT )突出优点是过载能力强一因其绝缘层较薄, 通风散热较好，采用C级材料( 220C Nomex纸)作变压器主绝缘制造产品，利用了C级材料( 220C )到H级( 180°C )之间的绝缘温升裕度，变压器有很强的过负荷能力，一般允许在120%过负荷的情况下长期连续运行;在IP23环境下无需风机冷却，仍可长期满负荷运行。

2、绝缘耐热等级高

H级180°C的绝缘系统，即辅助绝缘材料耐热温度为180°C，主要绝缘材料如导线绝缘达到C级(220°C )，有效防止绝缘材料的热击穿、承受热冲击的性能好。

3、抗短路能力强P

因采用的Nomex纸具有很高机械强度、耐热性能，故其抗短路能力强。

4、局放量低

采用成熟真空压力漫渍工艺，配合优良的绝缘材料，使变压器的整体局放<5PC,工作电压下可长期可靠工作。

5、制造方便、维护简单

产品制造无需浇注设备与模具、产品的设计不受模具尺寸的限制，具有较好的灵活性;绕组的修理、更换方便、易操作，重量轻，安装方便。

6、安全、可靠性高

由于Nomex西纸具有优良的防潮性能、阻燃性能、热化学稳定性能，使得该种变压器在户内，尤其是人口密度较大，通风不良的高层建筑，地下室中得以广泛应用，产品不易老化。

7、环保性能优越、对使用环境不敏感

产品在设计制造、运行、最终处理过程均符合ISO4001及有关环保标准合法规的要求，回收方便;借助Nomex®。绝缘系统优良耐潮性能，同时经过真空压力H级绝缘漆浸渍，使该产品整体具备三防能力(防潮，防盐雾、防霉)，对灰尘、污秽不敏感。
