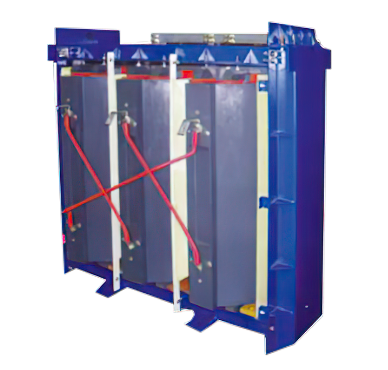

SCBH15型非晶合金干式变压器

我公司运用成熟的设计技术和多年来制造油浸式非晶合金变压器的经验开发制造了非晶合金干式变压器产品。

非晶合金干式变压器无油，没有燃烧的危险，安装在室内，可深入负荷中心，节能效果显著，适应高密度负荷的现代化城市发展的需要。非晶合金干式变压器大幅度降低空载损耗，是当代先进的节能型干式变压器。

型号含义

产品特点

本产品低压为箔式线圈，采用铜箔绕制，高压线圈采用F级高强度漆包线绕制，采用玻璃纤维加强的环氧树脂包封结构具有优良的耐潮和抗裂性能，铁芯由非晶合金带材卷制而成，采用矩形截面，四框五柱式结构，空载损耗比普通干式变压器降低四分之三。

使用环境

●环境温度最高气温+ 40C;最热月平均温度+ 30°C;最低气温- 25C;最热年平均温度+ 20C;

●海拔不超过1000m;

●电源电压的波形近似于正弦波;

●三相电源电压应大致对称;

●安装环境无明显的污秽;

●户内使用。

产品用途

本产品具有空载损耗低、无油、阻燃自熄、耐潮、抗裂和免维修等优点。凡是现在使用普通干变的场所都可由非晶干变所取代，可用于高层建筑、商业中心、地铁、机场、车站、工矿企业和发电厂。特别适合于易燃、易爆等防火要求高的场所安装使用。

节能效果

●非晶干变的空载损耗比现行国际GB/T10228 -1997规定的数值降低四分之三。以630KVA为例，空载损耗降低1220W。

假设:无功经济当量K1=0.1KW/KVar年运行时间t=8760h电费单价A=0.6/KWh-台SCBH型的非晶干变代替SCB型干变运行可降

低运行损耗P为:

P=[1.62+0.1x 1.6x 630x10- -2]-[0.4+0.1x 0.2x 630x 10- -2]=2.1KW

运行一年的经济效益和社会效益如下:
