光伏并网箱TWX

产品选型

光伏并网箱

光伏井网箱是用于在用户场地附近建设的光伏电站。运行方式以用户侧自发自用、多余电量上网:为了大限度的保护系统安全运行。

确保逆交器与市电电网的安全协调，提高系统可靠性及电能计量而设计的光伏并网配电箱。

该产晶具有防护等级高，使用寿命长，安装操作方便等特点。其功能有隔离保护。过载保护。短路保护。浪涌接地保护。过欠压保护及

恢复后重合，发电电能计量等。

产品优点

所有金属箱体装用武钢生产的冷轧钢板或不锈钢板材料，箱体的防护等级达到P54以上，透用于卢外安装

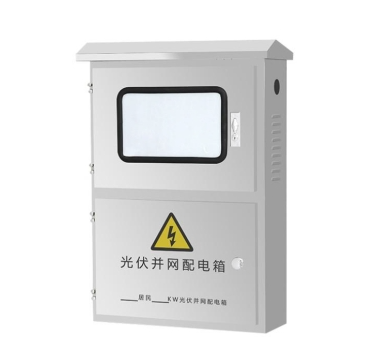

箱体采用上下层设计，项层设计为箱体的帽檐，防止下兩有雨水进入箱体;中间层设计为光伏计量电表，通过透明的玻璃板可现察到电表上的各类数据，并在门锁上设计有封签接口;底层设计为控制及保护区域，方便维护人员检修

箱体的电网进线孔设计可从底部进线或侧边进线，侧边进线时安装IP66防水接头，保证箱体的防护等级

箱体的道变器进线孔设计在底部方便现场直接接线

箱体内的隔离开关深用知名品牌,并具有断开明显的断电。设计容量为逆变器最大输出电流的15倍以后。

箱体内设计有光伏过欠压保护装置及电压恢复重合保护装置。该产晶处了失压保护外。还可对电网电压不稳定进行保护

箱体设计有防霄浪涌保护。浪涌保护器的标准最大放电电流为40KA.在霄雨频发地区可选用更大的防雷浪诵保护器，最大放电电流可达100KA

箱体设计有过电流保护断路器。保证系统出现过载和短路时。断路器能可靠的分断。

箱体内部的安装板可根据客户要求配置环氧树脂绝缘板，绝缘板的厚度至少5mm以上

可根据客户要求配置防孤岛装置

技术参数
