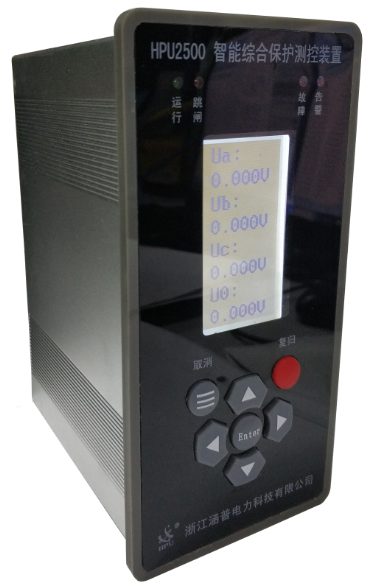

HPU2500 智能综合保护测控装置

技术特点：

1、机身紧凑小巧，立式、卧式可选，便于安装

2、具备模拟量和状态量采集、处理功能，工频交流采集采用独立工业级AD转换芯片

3、高可靠故障检测及跳闸动作保护

4、可以多种电源选配

5、抗干扰性能好，免维护。

6、大屏液晶显示，操作简单方便。

7、具备485通信口，可用于装置维护和数据远传。

技术指标：

1、环境条件

² 环境温度： 工作温度：-20℃～70℃

存储温度：-30℃～80℃

² 相对湿度： 5%～95%

² 大气压力： 80kPa～110kPa

² 海拔高度： 不大于3500m

2、额定输入

² 交流电流：5A,可选配1A

² 交流电压：100V,可选配220V

² 频率：50Hz

² 电源：100-300VAC/85-400DC/18-75VDC

3、过载能力

² 电流回路：2倍额定可长期连续运行；

10倍额定可运行10秒；

20倍额定可运行1秒。

² 电压回路：1.2倍额定电压，可长期连续运行；

1.5倍额定电压，可运行10S。

² 装置经受上述过载，各方面性能不下降。

4、功耗

² 交流220V电源：正常工作时，不大于5VA；

² 保护动作时，不大于8VA。

² 直流48V电源：正常工作时，不大于3W；

² 保护动作时，不大于5W。

² 交流电流输入回路：小于0.5VA/相。

² 交流电压输入回路：小于0.5VA/相。

5、测量范围

² 电流： 0.1In～10In；

² 电压：30%Un-120%Un。

6、 测量精度：≤0.5%

7、保护整定范围

² 电流 0～10In；级差 0.01A

² 时间 0～600s；级差 0.01s

8、保护动作时间

² 在1.2倍定值下，所有保护固有动作时间不大于40ms

9、开入回路：

² 电压类型可定制，电流消耗≤2mA

10、开出接点

² 触点容量为250VAC/16A；DC24V/16A.

11、通信接口：

² RS485接口，通信规约为MODBUS,可选配101规约。

12、电磁兼容性能

² 安全性能：

绝缘性能符合GB/T14598.3的有关标准

耐湿热性能符合GB/T 2423.9的相关规定。

² 抗干扰性能：

通过GB/T 14598.10标准、电快速脉冲群抗扰度A级试验。

通过GB/T 14598.14标准、静电放电抗干扰度4级试验。

通过GB/T 14598.18标准、浪涌冲击抗扰度4级试验
