PD68系列多功能电测量仪表、PD6804Z-9SYD多功能网络仪表、

联系人:陈水明
联系电话:0573-8612****
企业地址浙江省-嘉兴市
详细地址浙江省嘉兴市海盐县武原街道长安北路678号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
浙江涵普电力科技有限公司是一家拥有30多年历史的国家级高新技术企业,注册资本10100万元。现拥有70000多平米现代化工业厂区,500多名员工。公司坐落于长三角城市群2小时交通圈的核心位置嘉兴市海盐县。 公司建有“浙江省高新技术企业研发中心”和“浙江省涵普智能电测技术研究院”,长期致力于电力系统自动化、电能计量、智能配电技术、高低压成套电气设备的研究和创新,并为客户提供相关问题的成套解决方案。公司旗下拥有“涵普”、“普博”两大知名品牌。企业先后荣获“浙江省隐形冠军”,“浙江省专精特新企业”,“浙江省守合同重信用AAA级企业”,“浙江省科学技术进步奖”,“嘉兴市绿色工厂”,“海盐县政府质量奖”等奖项,并多次荣获海盐县“科技创新示范企业”,“亩均效益领跑企业”,“十大技术创新企业”、“五十强工业企业”等称号。 公司始终秉承“诚信、品质、科技、创新、服务”的宗旨,坚持每年投入销售额10%以上的资金和国内外众多科研机构、院校合作进行新产品、新技术的研发,不断推出众多具有国际领先技术的产品。目前公司已经获得有200多项自主知识产权,已经形成“配网终端系列产品”、“高低压成套电气设备系列产品”、“电测计量自动化系列产品”、“智能配电系列产品”等4大系列300多种产品的产品矩阵。同时公司也能为客户提供“电力工程总承包服务”、“电力电气设备承装修试服务”。 为了更好的提供多元化的定制业务服务,以满足国家电网、南方电网、各大发电集团等各类客户的多样华需求,公司先后设立了3个研发中心,2个营销中心,并在全国各省市设立30多个办事处,形成了完善的订制化服务体系。依托这些优势,浙江涵普的产品已经遍布全国34个省市和全球20多个国家,并获得了广大电力用户和同行的一致好评。

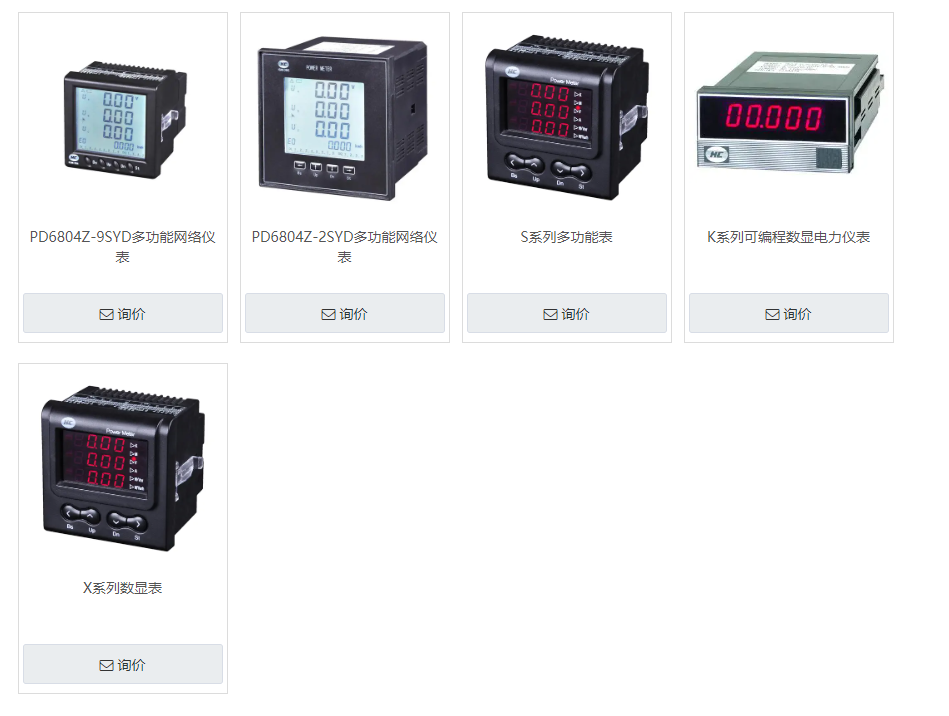

产品图片

PD68系列多功能电测量仪表


PD6804Z-9SYD安装式数字网络电测量仪表,应用数字采样处理技术及SMT工艺,采用段码大屏液晶显示,能高精度的测量所有常用的电力参数;具有复费率功能(10个时段4个费率)、电能脉冲输出功能;带有高速485通讯接口,采用Modbus协议;仪表面板带有四个编程按键,用户可现场方便的实现显示切换、复费率电能及需量数据查询及仪表参数编程设置;另有多种扩展功能模块可供选择;具有极高的性价比,可直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元;可广泛应用于能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中,安装方便、接线简单、维护方便、工程量小、现场可编程设置输入参数,可以和业界不同PLC、工控机通讯软件组网。

功能和特点:

(1)电力参数测量可测三相电压、三相电流、有功和无功功率、频率、

功率因数、有功和无功电能等常用的电力参数。

(2)复费率功能最大可支持10个时段4个费率。

(3)最大需量记录功能记录当前月、上月、上上月各费率的正向、反向

有功和正向、反向无功的最大需量及最大需量发生时间。

(4)开关量输入功能具有4路开关量输入监测功能(需软硬件支持),实

时检测每路开关量输入的状态。

(5)模拟量输出功能具有4路模拟量输出功能(需软硬件支持),分别将

测量电量(24项电量可任选)以模拟量形式输出。

(6)开关量输出功能具有3路开关量输出功能(需软硬件支持),当该路

设置的测量电量超出范围时输出报警。

(7)电能脉冲输出功能具有有功、无功两路电能脉冲输出测试口,脉冲

常数分别为有功10000imp/kwh、无功10000imp/kvarh。

(8)背光功能可通过设置来选择是否点亮背光。

(9)RS485通讯接口


技术指标

技术参数

技术指标



输入

接线方式

1:三相三线;2:三相四线;



电压

额定值

AC 57.7V, AC 100V,  AC 220V

过负载

持续:1.2倍   瞬时:2倍/30s

功耗

<0.5VA(每相)

阻抗

>500KΩ

电流

额定值

AC 1A 、5A

过负载

持续:1.2倍   瞬时:20倍/1 秒

阻抗

<20mΩ(每相)

频率

45~65Hz



输出

电能脉冲

有功无功电能脉冲

电能脉冲常数

有功10000imp/kwh、无功10000imp/kvarh

通讯

方式

RS-485

协议

MODBUS-RTU

波特率

1200、2400、4800、9600、19200

显示

段码液晶显示







精度

电压电流

±0.5%

有功功率无功功率

±0.5%

频率

±0.2%

有功电能

±0.5%

无功电能

±2.0%

功率因数

±0.5%

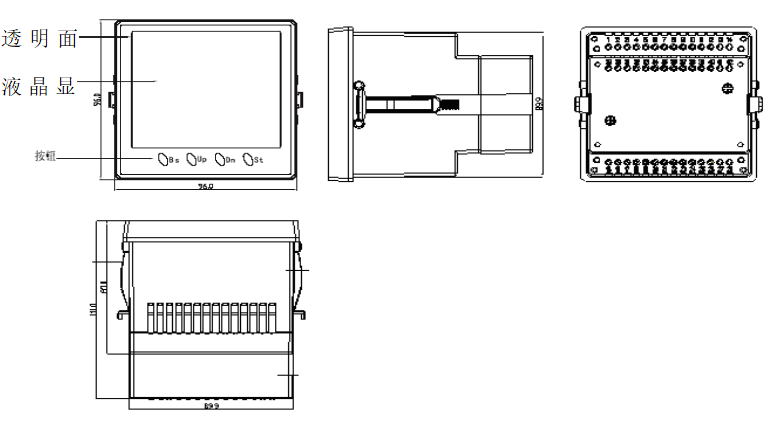

外形尺寸





功能和特点:

(1)电力参数测量可测三相电压、三相电流、有功和无功功率、频率、

功率因数、有功和无功电能等常用的电力参数。

(2)复费率功能最大可支持10个时段4个费率。

(3)最大需量记录功能记录当前月、上月、上上月各费率的正向、反向

有功和正向、反向无功的最大需量及最大需量发生时间。

(4)开关量输入功能具有4路开关量输入监测功能(需软硬件支持),实

时检测每路开关量输入的状态。

(5)模拟量输出功能具有4路模拟量输出功能(需软硬件支持),分别将

测量电量(24项电量可任选)以模拟量形式输出。

(6)开关量输出功能具有3路开关量输出功能(需软硬件支持),当该路

设置的测量电量超出范围时输出报警。

(7)电能脉冲输出功能具有有功、无功两路电能脉冲输出测试口,脉冲

常数分别为有功10000imp/kwh、无功10000imp/kvarh。

(8)背光功能可通过设置来选择是否点亮背光。

(9)RS485通讯接口


技术指标

技术参数

技术指标



输入

接线方式

1:三相三线;2:三相四线;



电压

额定值

AC 57.7V, AC 100V,  AC 220V

过负载

持续:1.2倍   瞬时:2倍/30s

功耗

<0.5VA(每相)

阻抗

>500KΩ

电流

额定值

AC 1A 、5A

过负载

持续:1.2倍   瞬时:20倍/1 秒

阻抗

<20mΩ(每相)

频率

45~65Hz



输出

电能脉冲

有功无功电能脉冲

电能脉冲常数

有功10000imp/kwh、无功10000imp/kvarh

通讯

方式

RS-485

协议

MODBUS-RTU

波特率

1200、2400、4800、9600、19200

显示

段码液晶显示







精度

电压电流

±0.5%

有功功率无功功率

±0.5%

频率

±0.2%

有功电能

±0.5%

无功电能

±2.0%

功率因数

±0.5%



外形尺寸
