FPW301D数字功率变送器

联系人:陈水明
联系电话:0573-8612****
企业地址浙江省-嘉兴市
详细地址浙江省嘉兴市海盐县武原街道长安北路678号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
浙江涵普电力科技有限公司是一家拥有30多年历史的国家级高新技术企业,注册资本10100万元。现拥有70000多平米现代化工业厂区,500多名员工。公司坐落于长三角城市群2小时交通圈的核心位置嘉兴市海盐县。 公司建有“浙江省高新技术企业研发中心”和“浙江省涵普智能电测技术研究院”,长期致力于电力系统自动化、电能计量、智能配电技术、高低压成套电气设备的研究和创新,并为客户提供相关问题的成套解决方案。公司旗下拥有“涵普”、“普博”两大知名品牌。企业先后荣获“浙江省隐形冠军”,“浙江省专精特新企业”,“浙江省守合同重信用AAA级企业”,“浙江省科学技术进步奖”,“嘉兴市绿色工厂”,“海盐县政府质量奖”等奖项,并多次荣获海盐县“科技创新示范企业”,“亩均效益领跑企业”,“十大技术创新企业”、“五十强工业企业”等称号。 公司始终秉承“诚信、品质、科技、创新、服务”的宗旨,坚持每年投入销售额10%以上的资金和国内外众多科研机构、院校合作进行新产品、新技术的研发,不断推出众多具有国际领先技术的产品。目前公司已经获得有200多项自主知识产权,已经形成“配网终端系列产品”、“高低压成套电气设备系列产品”、“电测计量自动化系列产品”、“智能配电系列产品”等4大系列300多种产品的产品矩阵。同时公司也能为客户提供“电力工程总承包服务”、“电力电气设备承装修试服务”。 为了更好的提供多元化的定制业务服务,以满足国家电网、南方电网、各大发电集团等各类客户的多样华需求,公司先后设立了3个研发中心,2个营销中心,并在全国各省市设立30多个办事处,形成了完善的订制化服务体系。依托这些优势,浙江涵普的产品已经遍布全国34个省市和全球20多个国家,并获得了广大电力用户和同行的一致好评。

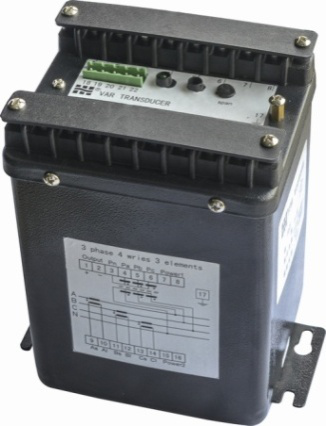

产品图片

FPW301D数字功率变送器

功能和特点:

(1)产品应用于汽机调门及PLU(KU)保护误动的场合,在现场不具备大规

模改造条件时,可直接替换原模拟变送器。

(2)采用了双电源供电,大大增强了装置运行的可靠性。

(3)提供1-2路变送输出(模拟量输出)功能。

(4)具备1路RS485通讯接口,MODBUS规约,通过接口可配置整定滤波参

数和系统参数。

(5)具备PT断线和CT断线功能,提供1路报警输出功能输出

(6)具有瞬态快速响应功能,其响应时间可小于40毫秒也可工作在快速

响应与涌流抑制兼顾模式,滤波时间可调

(7)有功功率、无功功率等信号的测量满足一次调频、AGC、AVC等调节控

制的要求。



技术指标

技术参数

技术指标

输入

电压

额定值

AC 57.7VAC 100V

过负载

持续:1.2倍   瞬时:2倍/30s

功耗

<0.5VA(每相)

阻抗

>500KΩ

电流

额定值

AC 1AAC 5A

过负载

持续:1.2倍   瞬时:20倍/1 秒

功耗

<0.5VA(每相)

阻抗

<20mΩ(每相)

频率

45~55Hz

输出精度

有功无功功率

0.2%(符合标准GB/T 13850-1998)

模拟量输出

输出信号

1-2路模拟量输出,4~20mA(默认)、4~12~20mA等输出

负载能力

外接负载≤500Ω

响应

时间

瞬态快速响应模式

<40ms

涌流抑制模式

<300ms

兼顾模式

<90ms (灵活可调)

通讯

RS485接口

1路RS-485接口,MODBUS-RTU规约



型号、规格






XXX:接线方式

201:三相三线制

301:三相四线制


Vn:输入电压

V1100V (80-120V)

V2:220V (180-300V)

V3400V (320-450V)

An:输入电流

A11A (0-1.2A)

A2:5A (0-6A)


Fn:输入电流

F1:50Hz (45-55Hz)

F2:60Hz (55-65Hz)


Pn:辅助电源

P1AC 110V

P2AC 220V


PD1DC 110V

PD2DC 220V


On:输出

O1:0-±1mA

O2:0-±20mA

O3:4-20mA

O4:0-±5mA

O5:0-±10mA

O6:4-12-20mA

O7:0-±1V

O8:0-±5V

O9:0-±10V

O10:2-10V

O11:1-5V

O12:1-3-5V

Dy:功率校准

按需要值填写,如:±866W

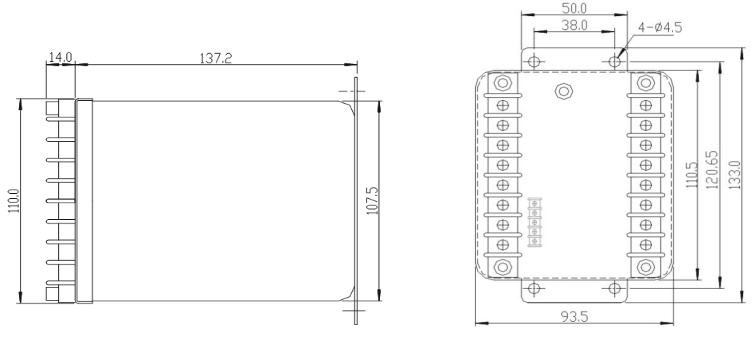

外形尺寸示意图
