浙江涵普电力科技有限公司是一家拥有30多年历史的国家级高新技术企业,注册资本10100万元。现拥有70000多平米现代化工业厂区,500多名员工。公司坐落于长三角城市群2小时交通圈的核心位置嘉兴市海盐县。 公司建有“浙江省高新技术企业研发中心”和“浙江省涵普智能电测技术研究院”,长期致力于电力系统自动化、电能计量、智能配电技术、高低压成套电气设备的研究和创新,并为客户提供相关问题的成套解决方案。公司旗下拥有“涵普”、“普博”两大知名品牌。企业先后荣获“浙江省隐形冠军”,“浙江省专精特新企业”,“浙江省守合同重信用AAA级企业”,“浙江省科学技术进步奖”,“嘉兴市绿色工厂”,“海盐县政府质量奖”等奖项,并多次荣获海盐县“科技创新示范企业”,“亩均效益领跑企业”,“十大技术创新企业”、“五十强工业企业”等称号。 公司始终秉承“诚信、品质、科技、创新、服务”的宗旨,坚持每年投入销售额10%以上的资金和国内外众多科研机构、院校合作进行新产品、新技术的研发,不断推出众多具有国际领先技术的产品。目前公司已经获得有200多项自主知识产权,已经形成“配网终端系列产品”、“高低压成套电气设备系列产品”、“电测计量自动化系列产品”、“智能配电系列产品”等4大系列300多种产品的产品矩阵。同时公司也能为客户提供“电力工程总承包服务”、“电力电气设备承装修试服务”。 为了更好的提供多元化的定制业务服务,以满足国家电网、南方电网、各大发电集团等各类客户的多样华需求,公司先后设立了3个研发中心,2个营销中心,并在全国各省市设立30多个办事处,形成了完善的订制化服务体系。依托这些优势,浙江涵普的产品已经遍布全国34个省市和全球20多个国家,并获得了广大电力用户和同行的一致好评。

产品图片

PD6500T发变组综合电量测量装置


功能和特点:

(1)可测量两个通道的三相电压、电流、分相功率、总功率、功率因数、频率、零序电压电流和负序电压电流等电量。

(2)采用双电源供电,大大增强了装置运行的可靠性。

(3)一次调频功能:基于傅里叶变换的精确频率测量算法,避免常规测频法在线路故障时谐波分量影响过零检测,导致测频不正确的问题;最大限度地从量测角度来保证一次调频系统的稳定运行,使得机组、电网运行更加稳定可靠。

(4)提供12路变送输出(模拟量输出)功能,装置最多可扩展至18路。

(5)具备最多4路光耦隔离电能脉冲输出,可配合为正向有功电能、反向有功电能、正向无功电能和反向无功电能

(6)支持报文对时或IRIG-B码对时

(7)具备多种事件记录功能。

(8)多种滤波模式可配置。

(9)具备双回路输入功能,可同时监测两个主设备的电气量,如主变和励磁变、主变和高厂变、励磁变和高厂变等电气量的监测。

(10)有功功率、无功功率、频率及母线电压等信号的测量满足一次调频、AGC、AVC等调节控制的要求。

技术参数

技术参数

 指标

输入

电压

额定值

3相AC 57.7V/100V

过负载

1.2倍连续工作

功耗

<0.5VA(每相)

电流

额定值

5A

3AC 5A

1A

3AC 1A

过负载

2倍连续工作,10倍允许10秒,40倍允许1秒

功耗

<0.5VA(每相)

频率

45-55Hz

模拟量输出

输出信号

最多18路模拟量输出,4~20mA(默认)或1-5V输出

负载能力

外接负载≤500Ω

响应 时间

瞬态快速响应模式

<40ms

涌流抑制模式

<300ms

兼顾模式

<90ms (灵活可调)

报警输出

接点类型

4路报警输出(继电器输出),无源接点

接点容量

AC250V 8A / DC 30V 8A

通讯

RS485接口

1路RS-485接口MODBUS-RTU规约

1路IRIG-B码对时接口

精度

电压

2V~120V:0.2%

电流

0.05In~1.2In:0.2%

功率

0.2%

频率

45-55Hz

准确度 0.2%( 50±0.2Hz)   分辨率 0.001Hz



模拟量输出

0.2%(按出厂配置的电量类型和电量范围)

电能输出

0.5%

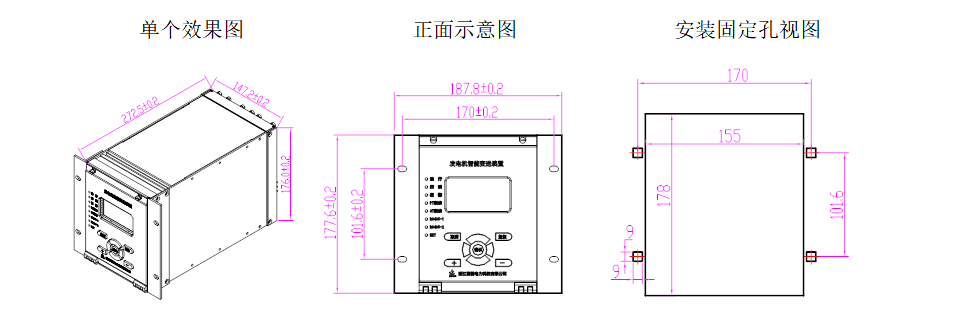

装置外形

微信图片_20201120111851
