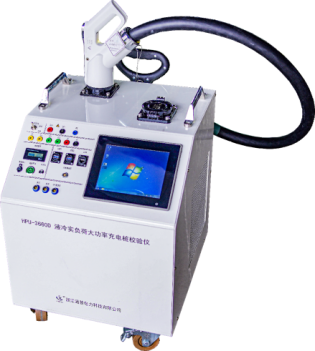

产品图片

HPU-3660D大功率液冷充电桩现场校验仪
功能特点:
1. 可实时显示充电过程中的电压、电流、时间、功率、电量、充电枪温度等信息;
2. 内置锂电池,续航能力8小时以上;
3. 具有BMS报文监测功能;
4. 内置GPS功能,实现地理定位及标准时间比对;
5. 内置温湿度测量口,实时监测充电桩环境温度;
6. 设备自带液冷管理系统及液冷充电枪;
7. 支持2015+大功率非车载充电机或Chaoji充电桩(可选配);
8. 内置电动汽车 BMS 模拟器,可进行参数配置,通讯协议支持 GB/T 27930-2023;
9. 支持协议一致性及互操作性测试;
10. 自带8寸液晶显示,触摸屏操作,操作简单,使用方便;
11. 具备 DC+、DC-、PE、S+、S-、CC1、CC2、A+、A-各个触点回路状态采集接口;
12. 配套系统软件支持安心充电平台数据接入;
13. 与公司同类充电桩现场检定设备软硬件兼容,可配套使用实现数据互联互通上传系统;
技术参数:
1、直流电压测量
测量范围:0~1500V(DC)
测量准确度:0.02% RD(30V~1500V);
2、直流电流测量
测量范围:0~1000A (DC)
测量准确度:0.02% RD (1A~1000A);
3、直流功率电能测量
电能测量准确度:0.05% RD (10V~1500V, 1A~1000A)
4、液冷管理系统
自带液冷充电枪
PWM输出控制:油泵、风扇
继电器输出:报警信号、预留
模拟量输入:液压、流速、环境温度、出液温度、回液温度
数字量输入:启停开关、液位传感器
5、负载类型
支持车作为负载和程控阻性负载
6、移动式随充器
输入电压:DC200V~1500V;
输出电压:AC220V;
输入接口:国标直流枪座;
输出接口:16A五孔插座;
输出功率:5kW;
额定电流:16A。
7、其他
带液晶显示
设备带轮子,方便现场移动;
