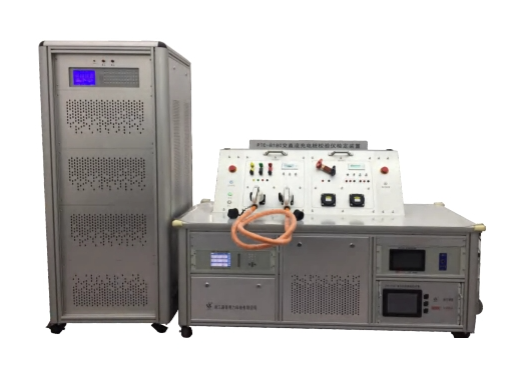

PTC-8180交直流超级充电桩校验仪检定装置

PTC-8180是一款专用于交直流充电桩校验仪的检定装置，三相交流功率源和直流功率源采用独立设计方式，可单独控制；装置交直流电压、电流不仅输出范围宽，而且准确度高，具备交直流电压、电流、功率和电能检测功能，可分别检定1台交流充电桩现场校验仪或1台直流充电桩现场校验仪；可选择本机键盘操作，也可通过PC机联机操作实现对直流电能表全自动检测。

功能特点：

1. 准确度等级：交流0.02级，直流0.01级；

2. 配置温度加热线损测试仪

3. 配置自动控制液冷；

4. 配套系统软件支持安心充电平台数据接入；

5. 与公司同类充电桩现场检定设备软硬件兼容，可配套使用实现数据互联互通上传系统；

技术参数：

1、直流功率源

1.1直流电压源

输出量程：10V、30V、60V、100V、300V、500V、1000V、1500V

准确度：(70V<U<1500V时)：0.05%RD；(10V<U<40V时)：0.05%RD±10mV

1.2直流电流源（直接接入式）

直流电流输出最大电流：1000A；

输出量程档位：0.2mA、1mA、5mA、20mA、50mA、200mA、1A、5A、10A、

20A、50A、100A、300A、600A、800A、1000A

准确度：（0.01A<I<1000A）：0.05%RD；（I<0.01A）：0.05%RD±1µA

1.3直流功率

基本误差限：≤0.1%RG

稳定度：≤0.02%RG/1min

2、直流标准电能表

准确度等级：0.01级

电压测量量程：DC 30V、100V、300V、600V、1500V

电流测量量程：DC 0.2A、1A、5A、10A、20A、50A、100A

直流功率和电能：准确度：≤0.01%（10V～1500V ，0.01A～120A）

3、配置1000A直流比例标准器，与标准表配合使用，实现1000A直流电流的准确测量，直流比例标准器准确度等级：≤0.005%；

4、三相交流标准电能表

1准确度等级：0.02级

2电压测量量程：AC 60V、120V、240V、480V

3电流测量量程：AC 0.2A、1A、5A、20A、100A

4交流功率和电能：10V～500V，0.05A～120A，准确度：≤0.02%

5、标准时钟基准

稳定度：2x10^-8；

准确度:2x10^-7；

6、三相交流功率源

(1) 相数：三相

(2) 电压量程：3×57.7/100/220/380V

(3) 电压准确度：≤0.02%

(4) 输出电流：3×0.01A、0.1A、0.25A、0.5A、1A、2.5A、5A、10A、25A、50A、100A

(5) 电流准确度：≤0.05%

谐波：2～21次谐波，含量≤40%；任意三种谐波可叠加，累积含量≤40% 次谐波，奇次谐波
