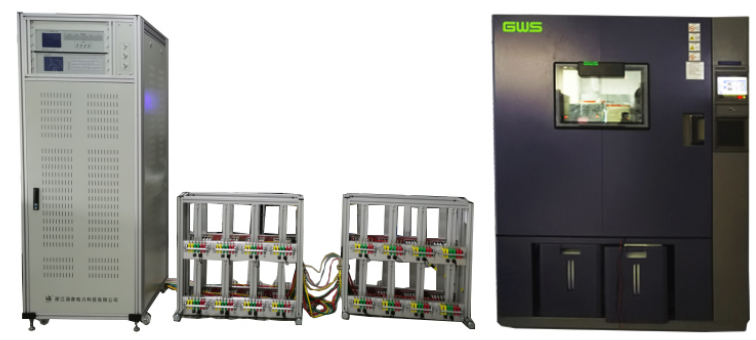

PTC-8125M 单相电能表耐久性试验装置

PTC-8320M 三相电能表耐久性试验装置

主要功能

Ø 本装置符合：JJG597-2005《交流电能表检定装置》OIML R46-1/-2:2012  《有功电能表第1部分：计量和技术要求第2部分：计量控制和性能试验》GB/T 17215.9321-2016 《电测量设备 可信性 第321部分：耐久性-高温下的计量特性稳定性试验》；

Ø 装置应能测量并显示：电压、电流、有功功率、无功功率、视在功率、谐波、相角、功率因数、频率等参数；测量有功电能、无功电能；

Ø 上位机软件协调控制电能表检验装置和环境试验箱，使之按照标准要求的试验步骤进行自动测试（需定制）；

Ø 软件可提供直观的误差变化曲线、电能量变化曲线。具有标准库，可进行试验过程的符合性判定和总体判定。可按照采集间隔设定值形成EXCEL报表输出；

Ø 装置能够长期稳定不间断正常运行50天以上；

主要特点

Ø 功率源在带载情况下， 100A档可持续不间断的工作1000h以上，且功率输出稳定度不低于0.05%（180s）；

Ø 标准电能表可同时测量有功和无功电能，具有有无功两路高频标准脉冲输出；

Ø 误差处理器即置于环境试验箱之外，能在同一时刻进行有功和无功的误差测试；

Ø 挂表架采用铝合金材料制成，挂表架下方具有不锈钢轮子，方便进出环境试验箱；

Ø 表位电流采用耐高温、高湿的专用表托；

Ø 挂表架内的电压电流线采用能长时间在-60℃ - 250℃的温度范围的耐高温硅胶线；

Ø 信号连接器均采用可靠性高、抗震动、防水密封性好，工作温度范围-60℃ - 120℃；

Ø 配套的光电采样器具有耐高温、高湿、密封性好的特性，能长时间在-50℃ - 100℃的环境中稳定的工作；

Ø 柜体电流线路输出端端附近配置温度传感器，用于监测装置的温升，提供告警信息，具有断电的功能。

Ø 软件具有特殊情况下人工干预的死机恢复功能。

主要技术指标

Ø 装置准确度等级：0.05级

Ø 装置标准电能表：HC3100H  准确度等级：0.05级

Ø 装置时钟仪：HPU1012B     准确度等级：2x10-7

Ø 输出电压：量程：3X57.7V/100V/220V/380V；调节范围：0-120%，调节细度：优于0.01%

Ø 输出电流：3X0.01A-100A；调节范围：0-120%，调节细度：优于0.01%

Ø 移相范围：0-359.9°；分相调节细度：0.01°

Ø 频率：45-65Hz；调节细度：0.01Hz

Ø 表位数：32（一立方老化房）)/42（走入式老化房）

Ø 供电电源：三相AC220V/380V±15%，频率：50±5%Hz。
