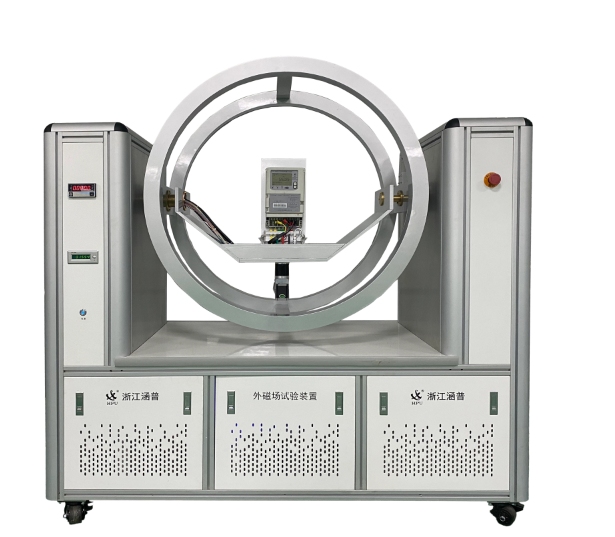

PTC-8320M电能表工频磁场影响试验装置

主要功能

装置采用程控电子源（包括工频磁场试验三相交流源、外部工频磁感应励磁电流源），通过改变励磁电流源的电流大小、外磁场线圈的角度以及电磁体在测试电能表不同位置对电能表进行磁感应强度试验测试，整个过程由PC机控制，根据设计方案自动完成。

主要特点

Ø 采用程控电子源，试验测试表位数；1 表位

Ø 可对单/三相电能表进行外磁场影响量试验测试以及误差精度测试、起动、潜动测试

Ø 装置在计算机和试验软件的控制下，自动完成磁场发生、误差影响量测试等工作，并可自动判定试验结果

Ø 被测电能表和线圈可在计算机控制下自动旋转，伺服电机驱动，可设置旋转角度

Ø 试验装置的励磁电流源输出可与电压输出信号同步，相角可调，幅度可调，以产生可控、可设的磁场

Ø 按照最新IEC标准，装置满足外部工频磁场试验，外部工频磁场（无负载条件）试验，外部工频磁场干扰试验

主要技术指标

Ø 装置准确度等级：0.05级

Ø 装置三相功率源：PTC-8300D表源一体

Ø 内置三相标准电能表：准确度等级：0.05级

Ø 输出电压：量程：3×57.7V/100V/220V/380V；分相调节范围：0～120%；调节细度：优于0.01%

Ø 输出电流：量程：3× 0.1A/1A/5A/20A/100A；分相调节范围：0～120%，调节细度：优于0.01%

Ø 移相范围：0-359.99°；分相调节细度：0.01°

Ø 频率：45.00-65.00Hz；调节细度：0.01Hz

Ø 输出波形失真度：电压、电流≤1.5%

Ø 输出电压、电流、功率稳定度≤0.05%（120S）

Ø 输出容量：电压：＞50VA；电流：＞100VA（1表位，100A）

Ø 励磁电流源跟踪装置交流功率源电压频率，相位0-359.9°可任意设置，调节细度为：1°；

Ø 励磁电流输出范围：0--2A ，可调细度 0.01A；

Ø 励磁电流输出容量：2000VA ；

Ø 亥姆霍茨线圈直径：1.0m*1.0m*2；

Ø 亥姆霍茨线圈旋转范围360°，最小步进角度2°，电表托盘旋转范围：±90°，最小步进角度2；

Ø 通过改变经过线圈电流大小，试验线圈可以产生0--1.5mT工频磁场，调节细度：0.5%；

Ø 装置可产生磁场强度为0.5mT（400A/m）,持续1min；产生短时磁场（3s）磁感应强度1.25mT（1000A/m）；

Ø 通讯测试：RS485通讯测试，根据被测表通讯规约；

Ø 校表数量：1表位

Ø 环境条件：使用环境温度：20℃±5℃；使用环境湿度：40%-60%R.H

Ø 供电电源：单相AC220V±15%，频率：50±5%Hz
