PTC-8320M新一代IR46智能电能表检验装置

联系人:陈水明
联系电话:0573-8612****
企业地址浙江省-嘉兴市
详细地址浙江省嘉兴市海盐县武原街道长安北路678号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
浙江涵普电力科技有限公司是一家拥有30多年历史的国家级高新技术企业,注册资本10100万元。现拥有70000多平米现代化工业厂区,500多名员工。公司坐落于长三角城市群2小时交通圈的核心位置嘉兴市海盐县。 公司建有“浙江省高新技术企业研发中心”和“浙江省涵普智能电测技术研究院”,长期致力于电力系统自动化、电能计量、智能配电技术、高低压成套电气设备的研究和创新,并为客户提供相关问题的成套解决方案。公司旗下拥有“涵普”、“普博”两大知名品牌。企业先后荣获“浙江省隐形冠军”,“浙江省专精特新企业”,“浙江省守合同重信用AAA级企业”,“浙江省科学技术进步奖”,“嘉兴市绿色工厂”,“海盐县政府质量奖”等奖项,并多次荣获海盐县“科技创新示范企业”,“亩均效益领跑企业”,“十大技术创新企业”、“五十强工业企业”等称号。 公司始终秉承“诚信、品质、科技、创新、服务”的宗旨,坚持每年投入销售额10%以上的资金和国内外众多科研机构、院校合作进行新产品、新技术的研发,不断推出众多具有国际领先技术的产品。目前公司已经获得有200多项自主知识产权,已经形成“配网终端系列产品”、“高低压成套电气设备系列产品”、“电测计量自动化系列产品”、“智能配电系列产品”等4大系列300多种产品的产品矩阵。同时公司也能为客户提供“电力工程总承包服务”、“电力电气设备承装修试服务”。 为了更好的提供多元化的定制业务服务,以满足国家电网、南方电网、各大发电集团等各类客户的多样华需求,公司先后设立了3个研发中心,2个营销中心,并在全国各省市设立30多个办事处,形成了完善的订制化服务体系。依托这些优势,浙江涵普的产品已经遍布全国34个省市和全球20多个国家,并获得了广大电力用户和同行的一致好评。

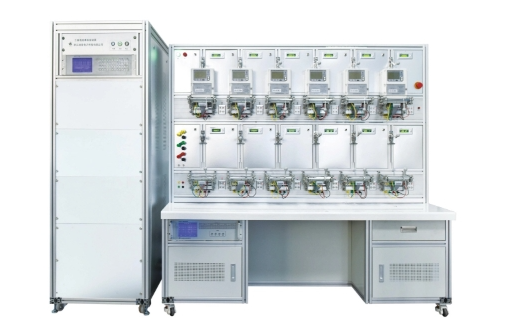

产品图片

PTC-8320M新一代IR46智能电能表检验装置




功率源     采用调制放大器, 源输出效率高,带载能力强;

标准电能表: 具备全波、基波、谐波(包括谐波正向、谐波反向)电能测

量功能;

脉冲采样:   具备多路光电脉冲采样功能,保留电脉冲输入接口;

通讯方式:   具备485通讯、无线蓝牙通讯和HPLC宽带载波通讯等;




支持双路光电脉冲采样,具备电脉冲和光电脉冲切换功能;

支持IR46表起动试验模式,可按IR46表测试方案进行电能误差测试;

支持IR46表全波电能、基波电能和谐波电能(正向和反向)检测试验;

支持多芯表表电压跌落和短时中断试验;

蓝牙通讯:具备主从模式,支持被测表一对一蓝牙通讯;

测试方案:兼容IR46测试方案和现行表测试方案,方案可灵活配置。



项 目

性能指标

项 目

性能指标

准确度等级

0.05%

波形失真度

< 0.5%

标准电能表

有功0.05%;无功:0.1%

谐波测量:0.5%(250次)

谐波输出

2-21次,任意三种谐波叠加,叠加含量不超40%

电压输出范围

AC  0--456V

相位输出

输出范围:0-359.9°

调节细度:0.01°

电流输出范围

AC 0.3mA--120A

频率输出

输出范围:45-65Hz

起动电流

0.3mA(最小),准确度:5%

时钟基准

准确度:2×10-7

输出稳定度

电压、电流:< 0.02%/120S

功率:< 0.05%/120S

表位数

6--40表位
