发电机励磁控制器

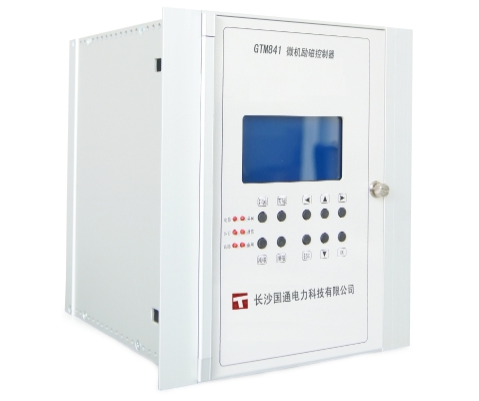

 PK-3型同步发电机励磁装置采用GTM-842型微机励磁调节器，用于中、小型同步发电机作为自动调节励磁的电源装置。

适用于不同类型发电机组，包括：

——水轮发电机组

——汽轮发电机组

——柴油发电机组

适用于各种励磁方式，如：

——自并激励磁系统

——它励励磁系统

——交流励磁机励磁系统

——无刷励磁系统

该装置能满足发电机单机或并网运行的要求。各项性能达到或超过国标GB10585-89《中、小型同步发电机励磁系统基本技术要求》、GB7409-87《大、中型同步发电机励磁系统基本技术条件》及部标SD299-88《大、中型水轮发电机静止励磁系统及装置技术条件》规定的指标。

主要技术指标

1、空载电压整定范围：10%-130% 。

2、励磁电压响应时间：上升不大于0.08S，下降不大于0.15S。

3、稳态电压调整率：优于0.25% 。

4、频率特性：优于0.25% 。

5、10%阶跃：超调量＜15%，调节时间＜3秒，振荡次数＜2次。

6、零起升压：超调量＜5%，调节时间＜3秒，振荡次数＜2次。

7、强励倍数≥1.6倍，强励时限：0～30秒可设置，顶值及过励限制值可设置。

8、1.1倍额定励磁电流下能连续长期运行。

9、调节参数

调差系数：±20%，级差1%

放大倍数：Kp=10～200

积分系数：Ki=2～30

微分系数：Kd=0～5

10、给定参数

电压给定：Ug=（10～130）%

电流给定：Ifg=（0～110）%

无功给定：Qg=（0～100）%

功率因素给定：COSg=0～1.00（感性）

11、整定调节速率：每秒0.3%-1%发电机额定电压（可设定）。

引用标准

1、GB10585-89《中、小型同步发电机励磁系统基本技术要求》

2、DL/T650-1998《大型汽轮发电机自并励静止励磁系统技术条件》

3、GB/T7409.3-1997《同步发电机励磁系统基本技术条件》

4、DL478-92《静态继电保护和安全自动装置通用技术条件》

5、SD299-88《大、中型水轮发电机静止励磁系统及装置技术条件》

6、DL489-92《大中型水轮发电机静止整流励磁系统及装置试验规程》

7、GB3797-89《电控设备》第二部分：装有电子器件的电控设备

8、GB4720《电气传动控制设备》第一部分：低压电器电控设备
