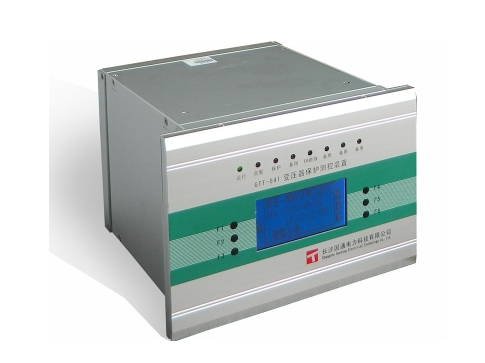

GTT-848数字式变压器保护测控装置

GTT-8XX系列数字式变压器保护测控装置,主要适用于110kV及以下各级电压等级的两/三圈变压器的成套保护装置。GTT-84(2)X系列装置包括：

GTT-84(2)1差动保护装置、GTT-84(2)2高后备保护测控装置、GTT-84(2)3低后备保护测控装置共同组成变压器成套保护系统。

1.功能配置表

主要特点

a. 4U标准铝型材机箱，组合插件式结构，后插拔机箱，各功能模块单独设计，强弱电彻底分离，抗干扰能力强，现场维护方便；

b. 多CPU智能插件设计，开入开出插件实现实时完全自检；可检测到每个继电器线圈；

c. 插件间基于CANBUS总线联系，减少插件间连线，接插不良实时检测；

d. 双32位机系统，系统冗余大；保护功能采用德州仪器公司出品的32位浮点DSP处理器，程序及数据在片内运行；运行速度快，可靠性高；

e. 人机界面、网络通讯等管理功能由飞利浦公司出品的32位ARM单片机实现，速度快，片内存储容量大，网络接口能力强；

f. 16位AD采样，测量精度高；每周波48点采样，谐波处理能力强；

g. 保护模块采用计算机辅助图形界面原理设计，便于系列产品二次开发与功能修改，工程设计灵活、快捷；

h. 完整的断路器操作回路，设有遥控跳、合闸、压力闭锁、弹簧未储能闭锁合闸功能等；

i. 选用192X64单色图文液晶，中文界面菜单；可灵活选用双以太网、双485接口；

j. 可保存不少于500个最近发生的事件报告及运行报告；

k. 人机管理模块采用实时多任务操作系统，界面、网络等任务实时性好；

l. 可存储10套保护定值，双重化定值区自检及互检相结合，定值切换安全方便；

m. 基于电力工业标准DL/T667-1999（IEC 60870-5-103）的标准通信规约，方便与微机监控或保护管理机联网通讯。

2. 技术指标

2.1 额定数据

a.  额定直流电压： 220V（110V订货时注明）  允许偏差+15％，-20％

b.  额定交流数据： 相电压        100/ V

零序电压        100V

交流电流        5A （1A订货时注明）

额定频率        50Hz （60Hz订货时注明）

c.         热稳定性：

交流电压回路：    长期运行      1.4Un

交流电流回路：    长期运行      2In

            10s        20In

            1s         40In

2.2 功耗

a.     交流电压回路：    每相不大于0.5VA；

b.     交流电流回路：    In = 5A时每相不大于1VA；In = 1A时每相不大于0.5VA；

c.     保护电源回路：    正常工作时，不大于10W；保护动作时，不大于15W。

2.3 环境条件

a.  环境温度：

工作： -25℃～+55℃。

储存： -25℃～+70℃，相对湿度不大于80%，周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内；在极限值下不施加激励量，装置不出现不可逆转的变化，温度恢复后，装置应能正常工作。

b.  对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面不凝露。最高温度为+40℃时，平均最大湿度不超过50％。

c.  大气压力：80kPa～110kPa（相对海拔高度2km以下）。
