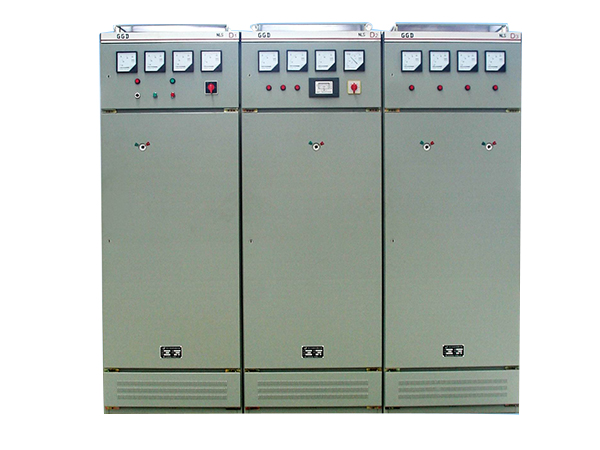

GGD型固定式低压开关柜

产品详情

GGD型低压开关柜是能源部以促进我国低压配电行业的技术进步，加速低压配电成套开关设备的更新换代为宗旨，于一九九一年下达的技术进步开发项目。由能源部低压成套开关设备联合设计研制组（简称NLS）完成设计和研制，并于一九九二年十月通过了由能源部主持的部级鉴定。目前在全国范围内已广泛应用。

GGD型低压开关柜适用于发电厂、变电站、厂矿企业等电力用户的交流50HZ，额定工作电压380V，额定工作电流至3150A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。

GGD低压开关柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电器方案灵活、组合方便、系列星、实用性强，结构新颖，防护等级高等特点可作为低压成套开关设备的更新换代产品使用。

GGD型低压开关柜符合IEC60439《低压成套开关设备和控制设备》，GB7251.1-1997《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》等标准。

一、使用条件

1、周围空气温度不高于+40℃，不低于-5℃。24h内的平均温度不得高于+35℃。

2、户内安装使用，使用地点的海拔高度不得超过2000m。

3、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对温度。（例如+20℃为90%）应考虑至由于温度的变化可能会偶然产生凝露的影响。

4、设备安装时与垂直的倾斜度不超过5%。

5、设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

6、用户如有特殊要求时可与我公司协商解决。

二、结构特点

1、GGD型低压开关柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。可以使工厂实现预生产。既缩短了生产制造周期，也提高了工作效率。

2、GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

3、GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方、面目一新。

4、柜门用转轴式活动铰链与框架相连，安装、拆卸方便。门的折边处均嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

5、装有电器元件的仪表门用多股软铜线与框架相连。柜内的安装件与框架间用滚花螺钉连接，整柜构成完整的接地保护电路。

6、柜体表面采用喷塑工艺。附着力强，质感好。整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。

7、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

8、柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20-IP40之间选择。

产品外形尺寸（mm）：高2200；宽600、800、1000、1200；深600、800。
