GCK、GCS型低压抽出式开关柜

联系人：黄涛

联系电话：1390719****

企业：湖北拓普电力有限公司

企业地址湖北省-武汉市

详细地址武汉市东湖新技术开发区黄龙山路3号

厂家信息
产品信息
规格参数
技术文档

湖北拓普电力有限公司成立于2001年，坐落于中国光谷——武汉东湖新技术开发区，是一家集电气控制设备研发与制造、光伏/风电储能设备及箱变智能制造、电力投资与电网建设、电力设计与工程总包、电力购售与电力交易、智慧电力运行与维护、能源综合服务于一体的国家高新技术企业，也是省级专精特新企业。公司注册资金1.5亿元，建筑面积8万多平方米，拥有自主研发楼、办公楼及现代化智能柜生产基地，建有湖北省内先进的充气式环网柜自动化生产线。拓普电力秉承“质量第一、服务至上”的经营理念，勤奋耕耘，开拓进取，业绩遍布全国，成果斐然。产品广泛应用于电网、电厂、地铁、通信、住宅、工业、商业及基础设施等领域；是国家电网、南方电网的合格供应商。较好完成了国网湖北省、山西省、四川省、重庆市、山东省、甘肃省电力公司、武汉市供电公司等数十个国网项目；完成了中国石化、中国南车集团、中电建、中铁建、中交二航、中华投等系统配电工程；国网湖北省电力公司第一个数据中心——武汉一流电网花山数据监控中心以及武汉市民之家、武汉天马微电子、武汉大学、成都温江机场项目、新疆哈密润达嘉能电厂项目、南昌航天工业城等项目电气控制设备的生产；为武汉共13条地铁轨道交通项目生产了高低压开关柜、环控柜、配电箱；参与长江大保护岸电项目；武汉新港铁路110KV和220KV迁改项目。公司工程业务板块，集电力工程安装和施工、电力设计、电力工程总包及电网建设、电气控制设备生产为一体，具有国家建设部颁发的电力工程施工总承包二级资质、输变电专业承包资质，具备国家能源局颁发的承装（修、试）电力设施资质，连续多年被列为国网湖北省电力公司合格承（分）包商。公司通过并严格贯彻执行了ISO9001质量管理体系、ISO14001环境管理体系及ISO45001职业健康安全管理体系，严把工程质量关。公司是湖北省“守合同重信用”企业、“AAA级信用企业”及高新技术企业。公司在在电力行业二十多年专注一事、勤奋耕耘、开拓进取，承揽了多项工程,如光谷中华科技园滨湖社区EPC电力工程总承包建设项目、国网湖北武汉一流电网花山数据中心项目、鄂州航空都市区安置小区项目、武汉华侨城杨春湖项目、鄂州城南棚户区改造项目、武大中小企业总部基地项目、国网湖北省电力港口岸电工程、洪湖35KV泵站、华中科技大学梨园医院、阳新人民医院、武汉新港江北铁路110KV、220KV迁改工程、中国银行湖北省分行新建营业办公楼项目、中山美好、重庆名流印象项目等，所施工的优质工程已经遍布国内众多省份（湖北、江西、四川、重庆、辽宁、广东、安徽等），且涵盖了多种项目，包括电厂、电网、铁路、轨道交通、石油化工、房地产、学校等；且公司还参与了国网湖北电力公司农、城网改造工程。公司电力设计板块，具有电力行业送电工程、变电工程专业乙级资质，荣获国网湖北省电力公司首届配电网工程设计竞赛三等奖，是唯一一家民营企业参赛并取得奖项。公司是国网湖北公司、湖北省电力勘察设计院、武汉供电设计院、武汉华源电力集团等单位的合格供应商。

产品图片

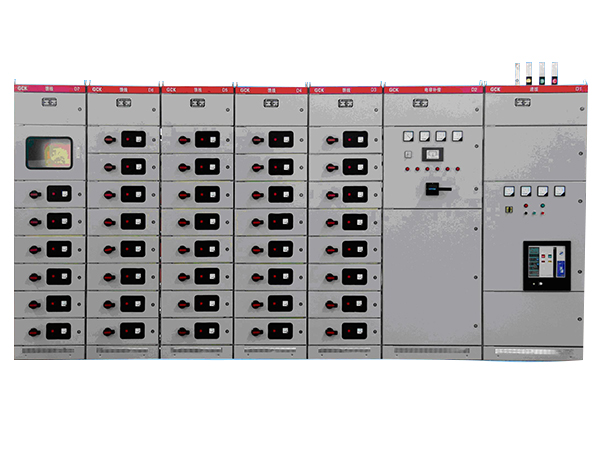

GCK低压抽出式开关柜

GCK低压抽出式开关柜广泛应用于发电厂，变电所，厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC，作为交流50-60Hz，额定工作电压为660V及以下，额定电流为4000A及以下的发、供电系统中配电、电动机集中控制，无功补偿使用的低压成套配电装置。

【技术参数】

额定绝缘电压：交流660V，交流1000V

额定工作电压：交流 380 V ，交流660 V

额定频率：50Hz

馈电电路最大电流：3150A

抽屉回路最大电流：3150A

控制电机最大容量：320KW

水平母线峰值耐受电流(0.1S)：63KA、105KA、176KA

水平母线短时耐受电流（1S）：30 KA、50 KA、80 KA、100 KA

垂直母线峰值耐受电流(0.1S）：63 KA、105 KA

垂直母线短时耐受电流（1S）：30 KA、50 KA

额定工频耐受电压（1min）：2500V

二次工频耐受电压（1min）：2500V

防护等级：IP30、IP40

外型尺寸宽*深*高mm：600（800、1000）*800（1000）*2200

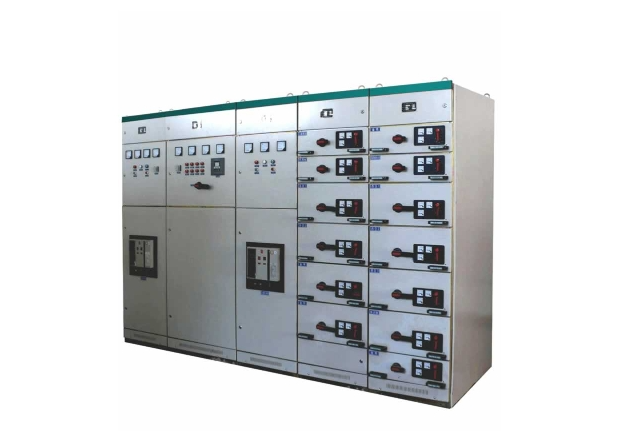

GCS型低压抽出式开关柜

产品详情

GCS型低压抽出式开关柜适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等电能转换、分配和控制用。在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合能满足与计算机接口的特殊需要。IEC60439-1《低压成套开关设备和控制设备》，GB7251.1-1997《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》、JB/T9661-1999《低压抽出式成套开关设备》等标准。

一、使用条件

1、环境温度：　－5℃～+40℃

2、最大日温差：≤35℃

3、海拔高度：　≤2000m

4、空气相对湿度：最高温度时，不大于5%，最低温度时，允许有较大的相对湿度

5、安装倾斜度不超过50

6、使用地点：户内无剧烈震动和冲击，及不足以使元件受到腐蚀的场所

7、整组柜列相对平整

二、结构特点

1、装置柜体的尺寸系列如下表：

高(mm)	2200
宽(mm)	400		600		800			1000
深(mm)	800	1000	800	1000	600	800	1000	600	800	1000

2、抽屉分为二分之一单元、一单元、一又二分之一单元、二单元、三单元五个尺寸系列，回路的额定电流在400A及以下。

　　一个单元抽屉的尺寸为：160（高）×560（宽）×410mm（深），二分之一单元抽屉的宽为280mm，二单元，三单元仅以高度做二倍、三倍的变化，其余尺寸均同一单元。

3、装置的每柜内最多可以配置11个一单元的抽屉或22个二分之一单元的抽屉，抽屉共占高度为1760mm。

4、抽屉进出线根据回路电流大小采用不同片数的同一规范片式接插件，一般一片接插件≤200A。

5、二分之一抽屉与电缆室的转接，采用背板式结构的转接件。单元抽屉与电缆室的转接采用棒式结构的转接件。

6、抽屉面板有合、断、试验、抽出等位置的明显标志。抽屉设有机械联锁装置。

7、馈线柜和电动机控制柜设有专用的电缆隔室，功能单元室与电缆隔室内电缆的连接通过转接件或转接铜排实现，既提高了电缆的使用可靠性，又极大的方便了用户对电缆的安装与维修。电缆隔室有二个宽度尺寸（240mm和440mm）可供选用，视电缆数量，截面和用户对安装维修方便的要求而定。

8、装置的功能单元辅助接点对数一单元及以上的为32对，1/2单元的为20对。能满足自动化用户和与计算机接口的需要。

9、以抽屉为主体，同时具有抽出式和固定式，可以混合组合，任意选用。

10、装置按三相五线制和三相四线制设计，设计部门和用户可以方便地选用PE+N或PEN方式。

11、柜体的防护等级为IP30、IP40，可以按用户需要选用。
