UniGear550型铠装式金属封闭开关设备

联系人:黄涛
联系电话:1390719****
企业地址湖北省-武汉市
详细地址武汉市东湖新技术开发区黄龙山路3号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
湖北拓普电力有限公司成立于2001年,坐落于中国光谷——武汉东湖新技术开发区,是一家集电气控制设备研发与制造、光伏/风电储能设备及箱变智能制造、电力投资与电网建设、电力设计与工程总包、电力购售与电力交易、智慧电力运行与维护、能源综合服务于一体的国家高新技术企业,也是省级专精特新企业。 公司注册资金1.5亿元,建筑面积8万多平方米,拥有自主研发楼、办公楼及现代化智能柜生产基地,建有湖北省内先进的充气式环网柜自动化生产线。 拓普电力秉承“质量第一、服务至上”的经营理念,勤奋耕耘,开拓进取,业绩遍布全国,成果斐然。产品广泛应用于电网、电厂、地铁、通信、住宅、工业、商业及基础设施等领域;是国家电网、南方电网的合格供应商。较好完成了国网湖北省、山西省、四川省、重庆市、山东省、甘肃省电力公司、武汉市供电公司等数十个国网项目;完成了中国石化、中国南车集团、中电建、中铁建、中交二航、中华投等系统配电工程;国网湖北省电力公司第一个数据中心——武汉一流电网花山数据监控中心以及武汉市民之家、武汉天马微电子、武汉大学、成都温江机场项目、新疆哈密润达嘉能电厂项目、南昌航天工业城等项目电气控制设备的生产;为武汉共13条地铁轨道交通项目生产了高低压开关柜、环控柜、配电箱;参与长江大保护岸电项目;武汉新港铁路110KV和220KV迁改项目。 公司工程业务板块,集电力工程安装和施工、电力设计、电力工程总包及电网建设、电气控制设备生产为一体,具有国家建设部颁发的电力工程施工总承包二级资质、输变电专业承包资质,具备国家能源局颁发的承装(修、试)电力设施资质,连续多年被列为国网湖北省电力公司合格承(分)包商。公司通过并严格贯彻执行了ISO9001质量管理体系、ISO14001环境管理体系及ISO45001职业健康安全管理体系,严把工程质量关。公司是湖北省“守合同重信用”企业、“AAA级信用企业”及高新技术企业。公司在在电力行业二十多年专注一事、勤奋耕耘、开拓进取,承揽了多项工程,如光谷中华科技园滨湖社区EPC电力工程总承包建设项目、国网湖北武汉一流电网花山数据中心项目、鄂州航空都市区安置小区项目、武汉华侨城杨春湖项目、鄂州城南棚户区改造项目、武大中小企业总部基地项目、国网湖北省电力港口岸电工程、洪湖35KV泵站、华中科技大学梨园医院、阳新人民医院、武汉新港江北铁路110KV、220KV迁改工程、中国银行湖北省分行新建营业办公楼项目、中山美好、重庆名流印象项目等,所施工的优质工程已经遍布国内众多省份(湖北、江西、四川、重庆、辽宁、广东、安徽等),且涵盖了多种项目,包括电厂、电网、铁路、轨道交通、石油化工、房地产、学校等;且公司还参与了国网湖北电力公司农、城网改造工程。 公司电力设计板块,具有电力行业送电工程、变电工程专业乙级资质,荣获国网湖北省电力公司首届配电网工程设计竞赛三等奖,是唯一一家民营企业参赛并取得奖项。公司是国网湖北公司、湖北省电力勘察设计院、武汉供电设计院、武汉华源电力集团等单位的合格供应商。

产品图片

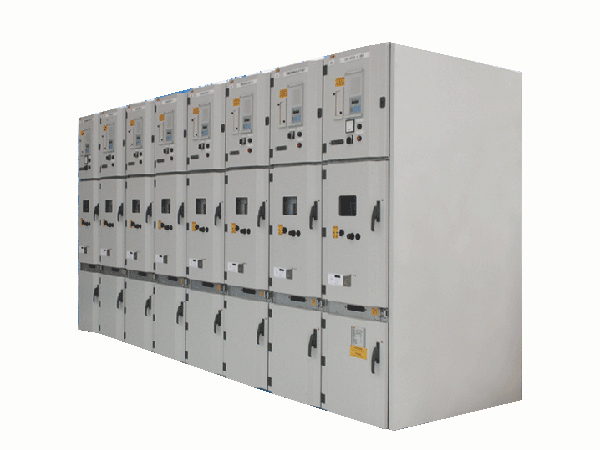

UniGear550型铠装式金属封闭开关设备

产品详情


我公司生产的UniGear550型10kV金属铠装中置式开关柜,是ABB公司在意大利研发中心本着为客户降低安装采购成本而研发的紧凑型空气绝缘铠装式金属封闭开关设备。UniGear 550开关柜中的圆弧角铜排及按先进工艺和特殊要求制作出的元件可使电场均匀,同时采用复合绝缘措施,在母线和分支母线上包覆高质量的美国Raychem热缩套管,没有裸露的导体,开关柜内密封程度高,使空气绝缘不受外界影响,因而其导体间的空气净距可以得到缩小,柜宽仅550mm,是目前中压空气绝缘开关设备中最为紧凑的一种。UniGear 550开关柜采用模块化设计,标准化程度高,易于更换,操作简单可靠,具有完善的联锁装置。产品适用于商业服务、公用与民用建筑、运输业、工业系统及电力系统开闭所。


UniGear 550开关柜在国家高压电器质量检验测试中心通过全部型式试验并获得齐全的试验报告,试验项目包括耐压、大电流、温升、机械寿命、内部电弧故障效应试验等。


一、使用条件


1.环境温度: +40℃~-15℃;


2.海拔高度:≤1000M


3.地震烈度:不超过8度


4.使用地点:无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所


5.相对湿度:日相对湿度平均值不大于95%,月相对湿度平均值不大于90%


6.特殊使用条件:若超出以上正常使用条件范围时,在订货前必须得到制造厂家的确认。


二、结构特点


UniGear 550为ABB集团全球采用统一生产的标准和最新的开关柜技术同步生产的产品。与国内同行仅有的650mm、800mm宽的小电流开关柜相比,UniGear550仅为550mm的柜宽,充分体现了产品紧凑的结构和实用的产品特征。柜体外壳及各功能单元的隔板均用铝锌复合钢板经LVD加工和弯折之后栓接而成,紧凑的柜体设计不但为客户节约了配电间用地,同时,由于设计的优化,零部件数量在很大程度上得以控制,最大限度降低了客户的采购成本。移开部件采用中置式结构即手车处于柜体的中部位置,手车的插入及退出均不受配电间的影响。手车移动精度高,动静触头接插及手车定位准确,电接触良好。采用目前世界最优质的绝缘材料,最大程度地增强了产品的用电可靠性。用于安装环形电流互感器的全绝缘安装杆最大限度保证了检修维护人员的人身安全。安装了完善的联锁装置,尤其是活门闭锁装置。当主开关从工作位置移出后,该装置闭锁活门不被打开,操作者无法用手推开活门从而避免操作者误触到静触头的带电部分,进一步保证了操作人员的人身安全。柜体和专配的Vmax真空断路器均采用模块化的设计,产品的供货及时、准确,不仅缩短了供货周期,还大大降低了现场的维护难度,减少了现场的工作量并缩短了维修时间。全球统一内部采购的关键元件使产品在质量和成本上得到控制。


开关柜由固定的柜体和中置式的手车两大部分组成。柜体内部可分为主开关室、母线室、电缆室以及低压室。


产品详情


我公司生产的UniGear550型10kV金属铠装中置式开关柜,是ABB公司在意大利研发中心本着为客户降低安装采购成本而研发的紧凑型空气绝缘铠装式金属封闭开关设备。UniGear 550开关柜中的圆弧角铜排及按先进工艺和特殊要求制作出的元件可使电场均匀,同时采用复合绝缘措施,在母线和分支母线上包覆高质量的美国Raychem热缩套管,没有裸露的导体,开关柜内密封程度高,使空气绝缘不受外界影响,因而其导体间的空气净距可以得到缩小,柜宽仅550mm,是目前中压空气绝缘开关设备中最为紧凑的一种。UniGear 550开关柜采用模块化设计,标准化程度高,易于更换,操作简单可靠,具有完善的联锁装置。产品适用于商业服务、公用与民用建筑、运输业、工业系统及电力系统开闭所。


UniGear 550开关柜在国家高压电器质量检验测试中心通过全部型式试验并获得齐全的试验报告,试验项目包括耐压、大电流、温升、机械寿命、内部电弧故障效应试验等。


一、使用条件


1.环境温度: +40℃~-15℃;


2.海拔高度:≤1000M


3.地震烈度:不超过8度


4.使用地点:无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所


5.相对湿度:日相对湿度平均值不大于95%,月相对湿度平均值不大于90%


6.特殊使用条件:若超出以上正常使用条件范围时,在订货前必须得到制造厂家的确认。


二、结构特点


UniGear 550为ABB集团全球采用统一生产的标准和最新的开关柜技术同步生产的产品。与国内同行仅有的650mm、800mm宽的小电流开关柜相比,UniGear550仅为550mm的柜宽,充分体现了产品紧凑的结构和实用的产品特征。柜体外壳及各功能单元的隔板均用铝锌复合钢板经LVD加工和弯折之后栓接而成,紧凑的柜体设计不但为客户节约了配电间用地,同时,由于设计的优化,零部件数量在很大程度上得以控制,最大限度降低了客户的采购成本。移开部件采用中置式结构即手车处于柜体的中部位置,手车的插入及退出均不受配电间的影响。手车移动精度高,动静触头接插及手车定位准确,电接触良好。采用目前世界最优质的绝缘材料,最大程度地增强了产品的用电可靠性。用于安装环形电流互感器的全绝缘安装杆最大限度保证了检修维护人员的人身安全。安装了完善的联锁装置,尤其是活门闭锁装置。当主开关从工作位置移出后,该装置闭锁活门不被打开,操作者无法用手推开活门从而避免操作者误触到静触头的带电部分,进一步保证了操作人员的人身安全。柜体和专配的Vmax真空断路器均采用模块化的设计,产品的供货及时、准确,不仅缩短了供货周期,还大大降低了现场的维护难度,减少了现场的工作量并缩短了维修时间。全球统一内部采购的关键元件使产品在质量和成本上得到控制。


开关柜由固定的柜体和中置式的手车两大部分组成。柜体内部可分为主开关室、母线室、电缆室以及低压室。
