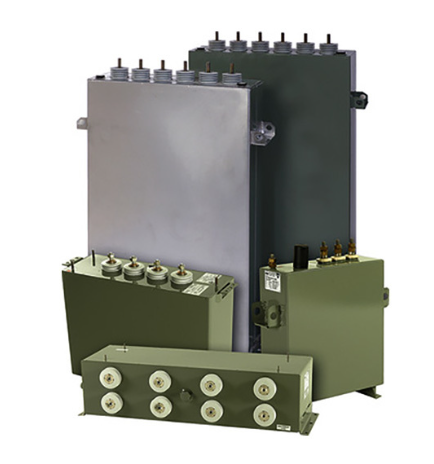

产品图片

DC-Link直流支撑电容器

产品特点

■ 直流滤波用，可代替电解电容器

■ 采用聚丙烯薄膜，温度特性好

■ 容值稳定，变化率小

■ 等效串联电阻小，能承受较大的文波电流

■ 自感小，有自愈性

■ 铝壳，阻燃环氧树脂灌封

典型应用

■ 广泛应用于DC-Link电路中，做滤波/储能用

■ 可应用于风能发电、光伏逆变器电路中，另可用于UL1S电源、变频器、电镀电源、大型开关电源、SVG动态无功补偿设备，也能用于其他电力电子设备。

外形图

标识

性能特性

项目						特性
引用标准						GB/T 17702 (IEC 610710
气候类别						55/85/56
工作温度范围						-55~+85℃
储存温度范围						-55~+85℃
额定电压						600~3600VDC
电容量范围						100-7200μF
电容量偏差						±5% (J), ±10% (K)
端子与端子间电压						1.5*Un/10S
端子与铝壳电压						＞3000VAC/10S
介质损耗角正切						≤2*10-4
绝缘电阻						IR.C≥10000S (100VDC.1min)
过电压						1.1Un（30%of on-load-duration）
						1.15 Un（30min/day）
						1.2 Un（5min/day）
						1.3 Un（1min/day）
						1.5 Un（30ms every time，100ms/day）
最大电极扭矩						M5:3Nm		M6:5Nm			M8:6Nm		M10:8Nm
最大安装扭矩						M12:12Nm					M16:15Nm
预期寿命						100000hours
失效率						50FIT
Un	Cn	Imax(A)			Rth		Ipeak		Rs	Ls		D		H
	μF	40℃	50℃	60℃	(K/W)		(A)		（mΩ)	(nH)		(mm)		(mm)
600	480	70	61	50	5.1		4800		1.6	≤50		76		95
	650	81	70	57	5.6		5200		1.1	≤50		85/86		95
	650	67	58	47	4.7		5200		1.9	≤60		76		120
	770	88	76	62	4.3		6160		1.2	≤60		76		136
	880	80	69	57	4.8		6248		1.3	≤60		85/86		120
	950	82	71	58	4.2		6650		1.4	≤60		76		175
	1000	93	81	66	4.6		6700		1.0	≤60		85/86		136
	1100	81	70	57	4.4		6600		1.4	≤50		85/86		155
	1200	96	83	68	5.4		7200		0.8	≤50		116		95
	1300	96	84	68	4.3		7800		1.0	≤60		85/86		175
	1600	94	82	67	5.0		9600		0.9	≤60		116		120
	1800	95	83	67	4.0		10800		1.1	≤60		85/86		225
	1900	86	75	61	4.9		11400		1.1	≤60		116		136
	2100	100	100	85	4.6		11550		0.6	≤60		116		155
	2400	100	100	86	4.5		12000		0.6	≤60		116		175
	3000	100	100	96	2.7		15000		0.8	≤60		116		230
	5000	100	100	100	2.2		25000		0.9	≤80		116		345
	5600	100	100	100	2.0		28000		0.8	≤80		136		252
	7200	100	100	100	1.8		36000		0.8	≤80		136		345
Un	Cn	Imax(A)			Rth		Ipeak		Rs	Ls		D		H
	μF	40℃	50℃	60℃	(K/W)		(A)		（mΩ)	(nH)		(mm)		(mm)
700	350	70	61	50	5.1		3600		1.6	≤60		76		95
	480	64	55	45	4.7		3840		2.1	≤60		76		120
	480	71	62	51	5.6		3840		1.4	≤60		85/86		95
	580	60	52	43	4.6		5800		2.4	≤60		76		136
	620	79	68	56	4.3		6200		1.5	≤60		76		155
	700	77	67	55	4.2		7200		1.6	≤60		76		175
	750	66	57	47	4.6		7200		2.0	≤60		86		136
	780	68	59	48	4.6		7800		1.9	≤60		86		136
	920	100	89	73	5.4		9200		0.7	≤60		116		95
	950	79	68	56	4.3		9500		1.5	≤60		86		175
	1200	89	77	63	5.0		7200		1.0	≤60		116		120
	1500	86	75	61	4.9		9000		1.1	≤60		116		136
	1500	100	90	74	4.6		9000		0.8	≤60		116		155
	1800	94	82	67	4.5		10800		1.0	≤60		116		175
	2300	100	100	96	2.7		13800		0.8	≤60		116		230
	4200	100	100	100	2.0		25200		0.8	≤80		136		252
Un	Cn	Imax(A)			Rth		Ipeak		Rs	Ls		D		H
	μF	40℃	50℃	60℃	(K/W)		(A)		（mΩ)	(nH)		(mm)		(mm)
800	280	68	59	48	5.1		2800		1.7	≤50		76		95
	370	69	60	49	5.6		3700		1.5	≤50		85/86		95
	380	58	51	41	4.7		3800		2.2	≤60		76		120
	430	57	49	40	4.6		4300		2.6	≤60		76		136
	470	76	66	54	4.3		4700		1.6	≤60		76		155
	510	70	61	50	4.8		5100		1.7	≤60		85/86		120
	560	73	63	51	4.2		5600		1.7	≤60		76		175
	580	68	59	48	4.6		5800		1.9	≤60		85/86		136
	640	91	79	64	4.4		6400		1.1	≤50		85/86		155
	710	82	71	58	5.4		7100		1.1	≤50		116		95
	750	85	73	60	4.3		7500		1.3	≤60		85/86		175
	970	82	71	58	5.0		7760		1.2	≤60		116		120
	1000	85	73	60	4.0		8000		1.4	≤60		85/86		225
	1000	76	66	54	4.9		8000		1.4	≤60		116		136
	1200	100	90	74	4.6		9600		0.8	≤60		116		155
	1400	100	91	75	4.5		11200		0.8	≤60		116		175
	1800	100	100	86	2.7		11700		1.0	≤60		116		230
	2000	100	100	90	3.5		12000		0.7	≤80		136		175
	2700	100	100	93	2.9		16200		0.8	≤80		136		230
	3100	100	100	100	2.0		18600		1.0	≤80		136		252
	3300	100	100	100	2.2		19800		0.9	≤80		116		345
	4300	100	100	100	1.8		25800		0.9	≤80		136		345
Un	Cn	Imax(A)			Rth		Ipeak		Rs	Ls		D		H
	μF	40℃	50℃	60℃	(K/W)		(A)		（mΩ)	(nH)		(mm)		(mm)
900	280	63	54	44	5.1		2800		2.0	≤50		76		95
	370	67	58	47	5.6		3700		1.6	≤50		85/86		95
	380	56	49	40	4.7		3800		2.6	≤60		76		120
	430	55	47	39	4.6		4300		2.9	≤60		76		136
	470	74	64	52	4.3		4700		1.7	≤60		76		155
	510	68	59	48	4.8		5100		1.8	≤60		85/86		120
	560	69	60	49	4.2		5600		2.0	≤60		76		175
	580	64	56	46	4.6		5800		2.1	≤60		85/86		136
	640	87	75	62	4.4		6400		1.2	≤50		85/86		155
	710	79	68	56	5.4		7100		1.2	≤50		116		95
	750	82	71	58	4.3		7500		1.4	≤60		85/86		175
	970	798	68	55	5.0		7600		1.3	≤60		116		120
	1000	82	71	58	4.0		8000		1.5	≤60		85/86		225
	1000	74	64	52	4.9		8000		1.5	≤60		116		136
	1200	93	81	66	4.6		9600		1.0	≤60		116		155
	1400	99	86	70	4.5		11200		0.9	≤60		116		175
	1800	100	100	82	2.7		11700		1.1	≤60		116		230
	2000	100	100	100	2.5		12000		0.8	≤80		136		175
	2700	100	100	88	2.9		16200		0.9	≤80		136		230
	3100	100	100	95	2.0		18600		1.1	≤80		136		252
	3300	100	100	95	2.2		19800		1.0	≤80		116		345
	4300	100	100	100	1.8		25800		1.0	≤80		136		345
Un	Cn	Imax(A)			Rth		Ipeak		Rs	Ls		D		H
	μF	40℃	50℃	60℃	(K/W)		(A)		（mΩ)	(nH)		(mm)		(mm)
1000	220	57	50	40	5.1		2420		2.4	≤50		76		95
	290	65	56	46	5.6		3190		1.7	≤50		85/86		95
	300	55	48	39	4.7		3300		2.8	≤60		76		120
	330	54	47	38	4.6		3630		3.0	≤60		76		136
	360	72	62	51	4.3		3960		1.8	≤60		76		155
	400	66	57	47	4.8		4400		1.9	≤60		85/86		120
	420	69	60	49	4.2		4620		2.0	≤60		76		175
	450	64	56	46	4.6		4950		2.1	≤60		85/86		136
	500	87	75	62	4.4		5000		1.2	≤50		85/86		155
	540	79	68	56	5.4		5400		1.2	≤50		116		95
	560	82	71	58	4.3		5600		1.4	≤60		85/86		175
	740	79	68	55	5.0		7400		1.3	≤60		116		120
	810	81	79	65	3.0		8100		1.6	≤60		85/86		225
	860	71	62	51	4.9		8600		1.6	≤60		116		136
	900	98	85	70	4.6		8760		0.9	≤60		116		155
	1100	99	86	70	4.5		8800		0.9	≤60		116		175
	1400	100	100	82	2.7		11200		1.1	≤60		116		230
	1500	100	100	100	2.5		12000		0.8	≤80		136		175
	2100	100	100	88	2.9		12600		0.9	≤80		136		230
	2200	100	100	91	2.2		13200		1.1	≤80		116		345
	2400	100	100	95	2.0		14400		1.1	≤80		136		252
	3200	100	100	100	1.8		19200		1.1	≤80		136		345
Un	Cn	Imax(A)			Rth		Ipeak		Rs	Ls		D		H
	μF	40℃	50℃	60℃	(K/W)		(A)		（mΩ)	(nH)		(mm)		(mm)
1100	170	54	47	38	5.1		2040		2.7	≤50		76		95
	240	61	53	43	5.6		2880		1.9	≤50		85/86		95
	240	52	45	37	4.7		2880		3.1	≤60		76		120
	270	51	44	36	4.6		3240		3.4	≤60		76		136
	300	68	59	48	4.3		3600		2.0	≤60		76		155
	320	62	53	44	4.8		3840		2.2	≤60		85/86		120
	350	64	56	46	4.2		4200		2.3	≤60		76		175
	420	60	52	43	4.6		5040		2.4	≤60		85/86		136
	420	81	70	57	4.4		5040		1.4	≤50		85/86		155
	450	75	65	53	5.4		5400		1.3	≤50		116		95
	480	76	66	54	4.3		5760		1.6	≤60		85/86		175
	620	73	63	52	5		6200		1.6	≤60		116		120
	650	75	65	53	4.0		6500		1.8	≤60		85/86		225
	690	69	60	49	4.9		6900		1.7	≤60		116		136
	770	93	81	66	4.6		7700		1.0	≤60		116		155
	910	94	82	67	4.5		9100		1.0	≤60		116		175
	1200	100	96	79	2.7		9600		1.2	≤60		116		230
	1200	100	100	94	2.5		9600		0.9	≤80		136		175
	1700	100	100	83	2.9		13600		1.0	≤80		136		230
	1900	100	100	95	2.0		15200		1.1	≤80		136		252
	2000	100	100	84	2.2		16000		1.3	≤80		116		345
	2900	100	100	100	1.8		23200		1.0	≤80		136		345
Un	Cn	Imax(A)			Rth		Ipeak		Rs	Ls		D		H
	μF	40℃	50℃	60℃	(K/W)		(A)		（mΩ)	(nH)		(mm)		(mm)
1200	140	51	44	36	5.1		1680		3.0	≤50		76		95
	190	58	51	41	5.6		2280		2.1	≤50		85/86		95
	200	50	43	35	4.7		2400		3.4	≤50		76		120
	220	48	42	34	4.6		2640		3.7	≤60		76		136
	240	65	56	46	4.3		2880		2.2	≤60		76		155
	260	59	51	42	4.8		3120		2.4	≤60		85/86		120
	280	62	53	44	4.2		3360		2.5	≤60		76		175
	300	58	50	41	4.6		3600		2.6	≤60		85/86		136
	330	78	67	55	4.4		3960		1.5	≤50		85/86		155
	360	73	63	51	5.4		4320		1.4	≤50		116		95
	380	72	62	51	4.3		4560		1.8	≤60		85/86		175
	500	69	59	49	5.0		5500		1.7	≤60		116		120
	540	71	61	50	4.0		5940		2.0	≤60		85/86		225
	570	66	57	46	4.9		6270		1.9	≤60		116		136
	620	89	77	63	4.6		6820		1.1	≤60		116		155
	720	90	78	64	4.5		7920		1.1	≤60		116		175
	950	100	92	75	2.7		9500		1.3	≤60		116		230
	1000	100	100	89	2.5		10000		1.0	≤80		136		175
	1400	100	97	79	2.9		14000		1.1	≤80		136		230
	1600	100	100	91	2.0		16000		1.2	≤80		136		252
	1600	100	100	95	2.2		16000		1.0	≤80		116		345
	2200	100	100	100	1.8		23200		1.0	≤80		136		345
Un	Cn	Imax(A)			Rth		Ipeak		Rs	Ls		D		H
	μF	40℃	50℃	60℃	(K/W)		(A)		（mΩ)	(nH)		(mm)		(mm)
1300	120	49	42	34	5.1		1440		3.3	≤50		76		95
	160	56	48	39	5.6		1920		2.3	≤50		85/86		95
	160	48	42	34	4.7		1920		3.7	≤60		76		120
	180	46	40	33	4.6		2160		4.1	≤60		76		136
	210	62	54	44	4.3		2520		2.4	≤60		76		155
	220	57	49	40	4.8		2640		2.6	≤60		85/86		120
	240	58	51	41	4.2		2880		2.8	≤60		76		175
	250	55	47	39	4.6		3000		2.9	≤60		85/86		136
	280	73	63	52	4.4		3360		1.7	≤50		85/86		155
	310	68	59	48	5.4		3720		1.6	≤50		116		95
	320	70	61	49	4.3		3840		1.9	≤60		85/86		175
	420	67	58	47	5.0		5040		1.8	≤60		116		120
	450	67	58	48	4.0		5400		2.2	≤60		85/86		225
	480	62	54	44	4.9		5760		2.1	≤60		116		136
	530	89	77	63	4.6		6360		1.1	≤60		116		155
	630	90	78	64	4.5		7560		1.1	≤60		116		175
	820	99	86	70	2.7		9840		1.5	≤60		116		230
	880	100	100	85	2.5		10560		1.1	≤80		136		175
	1200	100	93	76	2.9		13200		1.2	≤80		136		230
	1300	100	100	88	2.0		14300		1.3	≤80		136		252
	1400	100	100	87	2.2		15400		1.2	≤80		116		345
	1900	100	100	96	1.8		20900		1.2	≤80		136		345
Un	Cn	Imax(A)			Rth		Ipeak		Rs	Ls		D		H
	μF	40℃	50℃	60℃	(K/W)		(A)		（mΩ)	(nH)		(mm)		(mm)
1500	170	52	45	37	4.8		2040		3.1	≤60		85/86		120
	210	67	58	48	4.4		2520		2.0	≤60		85/86		155
	310	62	53	44	5.0		3720		2.1	≤60		116		120
	330	63	55	45	4.0		3960		2.5	≤60		85/86		225
	400	79	68	56	4.6		4800		1.4	≤60		116		155
	600	93	81	66	2.7		7200		1.7	≤60		116		230
	1000	100	100	100	2.0		12000		1.0	≤80		136		252
	1000	100	100	95	2.2		12000		1.0	≤80		116		345
	1400	100	100	100	1.8		16800		1.0	≤80		136		345
Un	Cn	Imax(A)			Rth		Ipeak		Rs	Ls		D		H
	μF	40℃	50℃	60℃	(K/W)		(A)		（mΩ)	(nH)		(mm)		(mm)
1700	130	49	42	35	4.8		1560		3.5	≤60		85/86		120
	160	63	54	44	4.4		1920		2.3	≤60		85/86		155
	240	58	50	41	5.0		2880		2.4	≤60		116		120
	250	59	51	42	4.0		3000		2.9	≤60		85/86		225
	300	74	64	52	4.6		3600		1.6	≤60		116		155
	460	91	79	64	2.7		5520		1.8	≤60		116		230
	760	100	91	75	2.0		9120		1.8	≤80		136		252
Un	Cn	Imax(A)			Rth		Ipeak		Rs	Ls		D		H
	μF	40℃	50℃	60℃	(K/W)		(A)		（mΩ)	(nH)		(mm)		(mm)
2000	100	46	40	32	4.8		1200		4.0	≤60		85/86		120
	120	60	52	43	4.4		1440		2.5	≤60		85/86		155
	190	54	47	38	5.0		2280		2.7	≤60		116		120
	190	55	48	39	4.0		2280		3.3	≤60		85/86		225
	240	70	60	49	4.6		2880		1.8	≤60		116		155
	370	82	71	58	2.7		4440		2.2	≤60		116		230
	600	100	100	87	2.2		6000		1.2	≤80		116		345
	600	100	100	91	2		6000		1.2	≤80		136		252
	800	100	100	100	1.8		9600		1.1	≤80		136		345

选型须知

可根据客户要求设计不同参数，更多交直流滤波电容类型选择，请参考其它规格金属化薄膜电容器。
