智能无功功率因数控制器

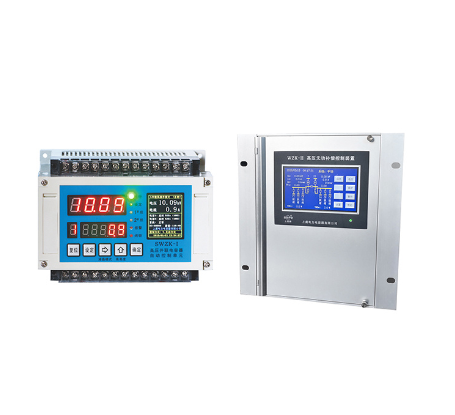

智能无功功率因数控制器SWZK-1

1、产品简介：
SWZK-I 是高压无功自动补偿装置专用控制器，适用于柱上式高压无功补偿装置及变电所无功补偿装置，提供无功补偿电容器自动投切及保护所需的必要的控制功能。
2、主要功能：
☆提供二组电容器的投切、保护控制；
☆自适应电网相序和CT相位（AB相电压、C相电流）；
☆实时监测输电线路的电压和电流，计算线路的无功及功率因素；
☆提供多种电容器投切策略。可以根据时间段、电压、无功、功率因素及其组合策略来投切电容器；
☆监测电容器组的电流，提供电容器的过流延时保护及过流速断保护；
☆提供输电线路的过电压、欠电压、缺相保护；
☆提供执行开关（真空接触器）拒动保护；
☆在线监测电网电压谐波THDv，并提供谐波保护；
☆提供手动操作输入，支持外接按钮，并拥有控制器提供的基本保护；
☆高亮LED数码管、中文液晶双重显示，显示内容直观；
☆统计运行记录、整点记录、详细的SOE记录；
☆提供RS232/RS485通讯接口，可以有线方式通讯，也可以驳接无线模块，进行无线通讯。
☆提供上位PC机软件，以通讯方式和控制器联络，可以下载数据，上传设定，及遥控操作；
3、型号定义

4、产品尺寸
SWZK-I外观如图1。体积：155长×110宽×110高，单位mm。标准35mm导轨安装。也可以用螺丝安装，开孔间距144×100mm，M4螺丝。

SWZK-I 外观尺寸

5、接线端子

SWZ-I 接线端子排列

智能无功功率因数控制器SWZK-2

1、产品简介
SWZK-II高压无功自动控制装置，是高压并联电力电容器无功补偿设备的专用控制装置，适用于6kV、10kV、35kV电压等级的电容器组的投切与保护控制，使所在母线的电压质量、无功平衡达到最佳状态。
装置通过持续地监测母线的电压、电流信号，实时计算出无功需求大小，根据设定的控制策略，投切电容器组。
SWZK-II最多可控制二段母线、6个电容器支路。
2、主要功能
1实时测量母线电压、电流；计算相应母线的无功、功率因素；
2监测母线电压谐波畸变率；
3按设定的控制策略自动投切电容器组。
4可自适应变电站运行方式；
5控制策略及参数可设定；
6提供过电压、欠电压保护、执行器拒动及闭锁保护；
7提供分组电容器的开口三角不平电压保护；
8采用4.3英寸高对比度触摸式液晶显示器，中文操作界面；
3、外型、安装尺寸

外型尺寸

面板安装时的开孔尺寸

面板安装开孔尺寸
