无功补偿成套装置
1概述
由高电压并联电容器、电容器柜或金属构架、熔断器、放电装置、串联电抗器、支柱绝缘子、避雷器、隔离开关、接地开关、断路器及连接母线等器件组成的装置，称为高压并联电容器装置（以下简称“装置”），其性能符合GB/T 30841-2014《高压并联电容器装置的通用技术要求》、GB50227-2017《高压并联电容器装置设计规范》标准。
2用途
主要用于6kV、10kV和35kV工频电力系统进行无功补偿，提高电网功率因数，减少线路损耗，改善电压质量。
3特点
3.1安全可靠。
3.2安装简单。
3.3维护方便。
3.4整体性强。
4技术数据
4.1主要参数
4.1.1高压并联电容器装置布置方式多种多样，本设计选型手册中仅列出典型布置方案，装置的主要参数、外形尺寸见表附录A和图附录B，装置主要接线方式见图附录C，以供用户参考。
4.1.2装置额定频率：50Hz
4.1.3装置相数：3相
4.2主要性能
4.2.1装置中电容器的损耗角正切值：全膜介质结构，不大于0.0005。
4.2.2装置的电容偏差：装置中电容器组的实测电容与其额定值的偏差不超过0～+5%。电容器组的任意两相实测电容的最大值与最小值之比不大于1.02；各串联段实测电容的最大值与最小值之比不大于1.02。
4.2.3装置允许在1.1倍额定电压下长期运行。
4.2.4装置允许在由于过电压和高次谐波造成的有效值为1.3倍额定电流的稳态过电流下长期运行。
5结构

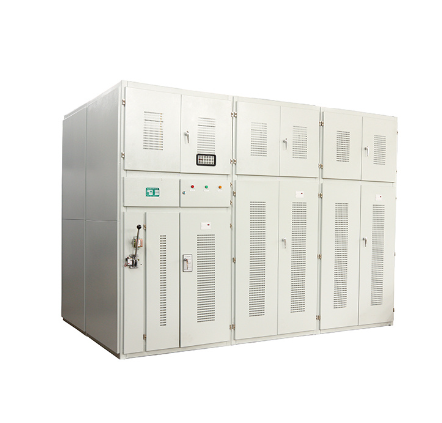

5.1安装在户内的装置为柜式结构或型钢框架式结构，用于户外的装置为型钢框架式结构。
5.2柜式结构一般由进线柜、压变柜、电容器柜和电抗器柜组成。柜体材料为优质冷轧薄钢板和敷铝锌钢板，采用先进的数控机床加工成型，表面经酸洗磷化喷塑工艺处理，柜体美观。
5.3装置中高压并联电容器的介质结构为二芳基乙烷浸全聚丙烯薄膜或苄基甲苯浸全聚丙烯薄膜型，单台电容器的额定容量有100kvar、200kvar、334kvar、500kvar等
5.4装置中单台电容器额定容量＜200kvar时，采用外熔断器作为其内部故障的第一级保护，单台电容器额定容量≥200kvar时，一般采用内熔丝作为其内部故障的第一级保护。
外熔断器与电容器串联连接，当某一电容器内部有部分串联段击穿时，熔断器动作，将故障电容器迅速切除，有效地防止故障扩大。
内熔丝与单台电容器内元件串联连接，一旦元件发生故障，则此熔丝熔断，将故障元件切除，从而允许单台电容器其余部分以及接有该电容器的电容器组继续运行。
5.5放电线圈并联连接在电容器回路中，当电容器从电网中退出运行后，能使电容器上的剩余电压在5s内自√2Un降至50V或更低。
5.6氧化锌避雷器并联连接在线路上，以限制投切电容器组所引起的操作过电压。
5.7串联电抗器串联连接在电容器回路中可前置或后置，抑制电容器组中的高次谐波，限制合闸涌流。仅用于限制涌流时，电抗率选择0.1%～1%；用于抑制5次及以上高次谐波时，电抗率选择5%～6%；用于抑制3次及以上高次谐波时，电抗率选择12%。
6型号中符号含义
尾注号有三位大写字母表示，第一位字母表示主接线方式，见表1所示。第二位字母表示电容器组的继电保护方式，见表2所示。第三位字母表示使用场合，户外用W标示，户内用则不标示。
表1 尾注号的第一位字母含义
表2 尾注号的第二位字母含义
示例：TBB35-10000/417ACW
表示：并联电容器装置，装置额定电压35kV，电容器组额定容量10000kvar，单台电容器额定容量417kvar，单星形接线，电压差动保护，安装于户外。
7.使用条件
7.1安装使用场所：户内或户外。
7.2安装运行地点的海拔不超过1000m。
7.3温度类别：户内-25/A 户外-40/A。
7.4相对湿度：日平均不大于95%，月平均不大于90%；
7.5周围不含有对金属有严重腐蚀性气体或蒸汽，无导电性或爆炸性尘埃，无剧烈的机械振动。
7.6当电容器投入运行时，其端子上的剩余电压应不超过额定电压的10%。 如有其他条件下的要求，请与本公司联系。 附录A高压并联电容器成套装置参数表
表3 户内柜式高压并联电容器成套装置(电容器立放)主要技术数据
注：图3为开口三角电压保护，图4为电压差动保护。
