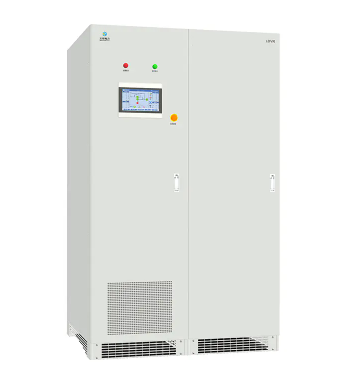

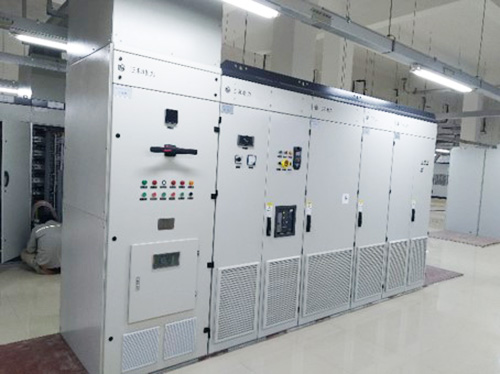

LDVR系列低压动态电压恢复装置
LDVR系列低压动态电压恢复器采用大功率电力电子技术和数字处理技术，采用广义二阶复矢量算法快速检测电力系统的电压暂态过程。当电压出现骤降、骤升、短时中断时，隔离变压器供电将采用μs级响应。同时，超级电容器存储的能量将反馈至一次负载，以保证生产的进行。
LDVR采用智能控制方式，根据实际工况灵活设定控制逻辑，广泛应用于石化、电子、半导体、精密制造、汽车、制药、医院、冶金、机械加工等行业。
标准
GB/T 18481《电能质量暂态过电压和暂态过电压》
GB/T 30137《电能质量》电压暂降和短路
打扰”
DL/T 1194《电能质量术语》

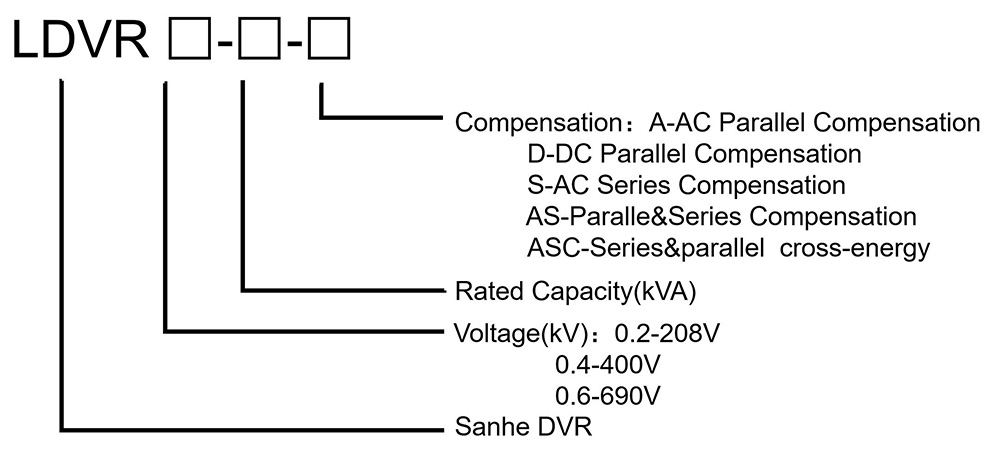

型号指南
模型 | 电压 | 容量 | 赔偿 |
LDVR0.4-300-A | 400V | 300kVA | 交流并联 |
LDVR0.6-800-A | 690V | 800kVA | 交流并联 |
LDVR0.4-030-D | 400V | 30kVA | 直流并联 |
动态电压恢复器-并联&串联补偿
硬盘录像机类型 | 电压恢复工作范围 | 价格 | 应用（负载） | 评论 |

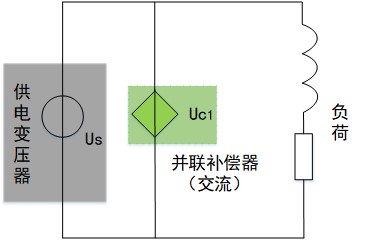

交流并联补偿 | 0～0.8pu和1.2pu～1.8pu | 中间 | 电压波动大的精密设备 |
并联补偿（开关电源） |
直流并联补偿 | 0.2～1.8pu | 低的 | 直流母线、VFD等 | |
AC串并联补偿 | 0.6pu～1.4pu | 中间 | 频繁过载的重型设备 |

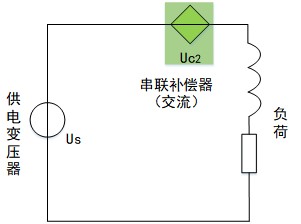

串联补偿（电压叠加） |
系列¶llel综合跨能采集 | 0～1.8pu | 高的 | 2母线补偿，共用一组超级电容模块/柜 | |
交流串并联补偿 | 0～1.8pu | 高的 | 通讯并补与串补相结合，电压补偿范围宽 |
电网电压正常 |
维护方便，模块化结构设计，功率扩展方便
满足N+X要求，提高冗余度
卷筒连接方式：顶进顶出、侧进顶出
技术数据
基本参数 | 额定电压 | 208V | 400V | 690V |
额定容量 | 10-2000kVA | |||
补偿范围 | 0%-130% | |||
补偿时间 | 0-10s（定制） | |||
电网侧 | 频率 | 50赫兹 | ||
效率 | 99.2% | |||
过载能力 | 过载150%，;持续60s；过载500%，持续1s | |||
接线 | 3P3W/3P4W | |||
LDVR 输出 | 过补偿电压保护 | 好的 | ||
频率 | 50赫兹 | |||
全面回应 | <2毫秒 | |||
准确性 | <1% | |||
贮存 | 生活 | 15年(25℃) | ||
循环时间 | >1000000 | |||
原理-系统组成及控制方法
每相独立，输出电压的幅值和相位单独控制，控制方便。
具有响应速度快、控制简单等优点
提供更精确的控制结果
瞬时准确检测三相电压的幅值和相位
跌落、欠压补偿策略，具有良好的跟踪性能，能适应补偿目标的快速变化
过压补偿策略，输出电压矢量垂直于负载电流
电压完全恢复到电压跌落前的负载电压水平
主要材质
 | 静态开关 电网正常时接通电源，电压波动时快速隔离负载与电力系统，防止能量倒灌 |
 | 双向转换器 核心器件采用大功率电力电子技术，控制精准，响应高速，实现整流充电、逆变放电功能 |
 | 数字信号处理器 高速采样分析，即时处理，保证切换时间 |
 | 隔离变压器 对交直流母线进行电磁隔离，保证TN-S系统的连续性，防止中性点漂移 |
 | 储能单元 超级电容器功率密度高，特别适合动态稳压 |
 | IGBT 产品心脏具有速度高、稳定性好、耐压高、电流大等优点 |
应用
半导体：工厂排气系统、PCW工艺冷却水系统、光刻机、离子注入机、控制系统等。
纤维：纺织设备、缩合设备、张力控制设备、卷绕机等。
汽车：焊接机器人、涂装设备、清洗机等。
制药：冷冻干燥机、浓缩机等。
石化：变频器、电机等
