LVCM系列低压模块式动态无功功率补偿器

联系人：朱维杨
联系电话：0755-2674****
企业地址广东省-深圳市
详细地址深圳市南山区西丽官龙村第二工业区6号厂房1-3楼
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
公司专注于电能质量产品，近年来聚焦光伏新能源、电动汽车补能、储能系统、制氢等分布式新能源系统应用。研发技术处于行业领先水平，广泛应用于各行业领域、为客户提供从产品研发、生产制造到销售服务的一站式系统解决方案。 深耕行业20余载。公司秉持“厚德笃行”的价值观，积累了大量的国计民生行业客户，包括：中国石油化工集团等大型央企、上海城投水务(集团)等基础设施类企业、比亚迪、英飞凌、汇川技术等高端制造业企业等，是行业领先的能源互联网电力设备及全能方案供应商。 公司将基于多年电能质量技术和经验的积累，结合新型电力电子和先进智能化软硬件技术，在为传统型电力系统持续提供升级解决方案的同时，也将紧密参与新型电力系统的构建与优化，与深圳清华研究院合办新型电力系统研发中心，为产业升级和行业进步乃至国家持续发展贡献力量。

产品图片

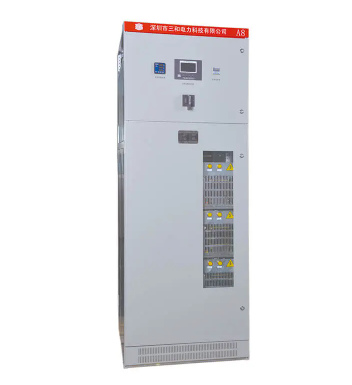

LVCM系列低压模块式动态无功功率补偿器


LVCM补偿器是节省空间的模块设计，可以提高电能质量，广泛应用于各种动态负载系统，以提高功率因数、节能、提供电压支持、减少电压闪变、消除浪涌电流和管理谐波。


主要参数

  • 额定电压：0.4～0.69kV；

  • 单颗电容：≤60kvar（大容量可定制）

  • 响应时间：≤20ms

  • 连接方式：△（星形）

  • 分组：循环/编码

  • 设备结构：柜式

  • 冷却方式：自冷（风冷）

  • 物理量的控制：功率因数和无功功率


铁自然

  • 由节省空间的SFM固定补偿模块设计，两个模块可以放置在一起。

  • 每个模块都是一个完整的补偿支路，各个单元匹配良好。

  • 根据补偿电容调整模块数量或  解决方案要求。

  • 安装灵活、组装维修方便、结构紧凑、布局合理。

  • 配备动态功率因数控制器，抗干扰能力强，可抵抗电源输入2000V脉冲的干扰，可测量三相电压、电流、无功功率和功率因数。

  • 实时自动检测系统功率因数和无功功率，综合判断。多回路循环切换或智能编码切换操作，实现最优控制；并手动切换开关电容保持输出状态。

  • SC系列低自愈式并联电容器，损耗低，工作温度低，寿命长，并具有自愈能力；

  • 该装置具有过载、短路、缺相、谐波、过压、欠压保护系统和吸收过电压的避雷器，可通过配备低SR系列串联电抗器来抑制谐波

  • 配备232或485通讯接口，可实现远程通讯。

配置表

模型

LVCM-0.4-120/6-R

LVCM-0.4-180/6-R

LVCM-0.4-240/6-R

LVCM-0.4-300/6-R

主要零件

商品编号

数量

商品编号

数量

商品编号

数量

商品编号

数量

功率因数控制器

SLC

1

SLC

1

SLC

1

SLC

1

保险丝开关

质量安全协会

1

质量安全协会

1

质量安全协会

1

质量安全协会

1

电压互感器

ALH

3

ALH

3

ALH

3

ALH

3

避雷器

Y3W

3

Y3W

3

Y3W

3

Y3W

3

固定补偿模块

可持续FM

6

可持续FM

6

可持续FM

6

可持续FM

6

内阁

S

1

S

1

S

1

S

1

※ S尺寸为800×800×2200mm
