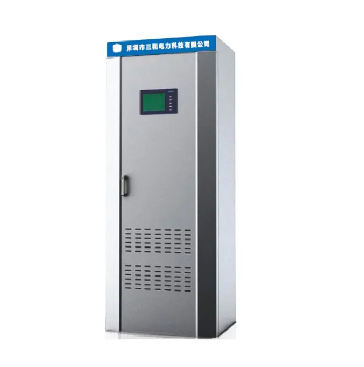

产品图片

低压静止无功发生器

LSVG静态无功发生器是基于SVGM模块的柜式SVG。它是一种电力电子器件，用于调节电力系统中的电压并改善电能质量。它是一种静态无功补偿器，可以响应不断变化的负载条件和系统扰动，提供快速、准确的无功补偿。

特征

采用最新IGBT技术，开关频率高达35KHz

快速响应和最小的热能和电能损失

快速响应的DSP+FPGA处理器控制平台。

SVGM系列产品采用DSP全数字控制系统，可立即响应负载变化

独特的宽敞设计可实现最佳热管理。

与额外的两电平逆变器相比，业界最佳的三电平拓扑可以更好地抵消当前的正弦波方法。

主要参数

工作电源：100-260VAC/50Hz 、100-260VDC

VAC采样：100V/380V（线电压）

交流电流采样：5A/1A

最大输出线数：12线

输出无源触点容量：250VAC，5A

动态输出能力：12VDC，50mA

电信。接口：RS485

电信协议：Modbus

波特率：2400,4800,9600

功耗：≤15VA

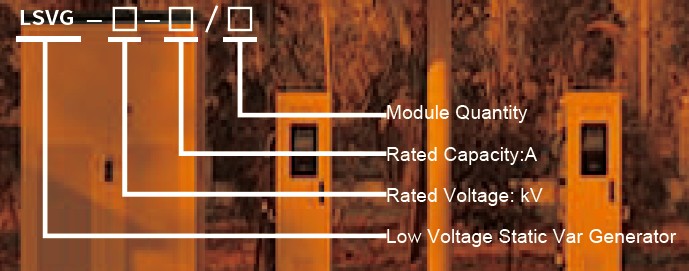

型号指南

模型	电容量（kvar）	尺寸 (宽×深×高毫米)	结构	接线
LSVG-0.4-100	100	800×800×2200	内阁	三相三线/三相四线
LSVG-0.4-200	200	800×800×2200	内阁
LSVG-0.4-300	300	800×800×2200	内阁
LSVG-0.4-400	400	800×800×2200	内阁
LSVG-0.4-500	500	800×800×2200	内阁

标准

IEC60747-9-2007

GB/T 14549-1993

GB/T 3797-2005

JB/T 8951.1-1999

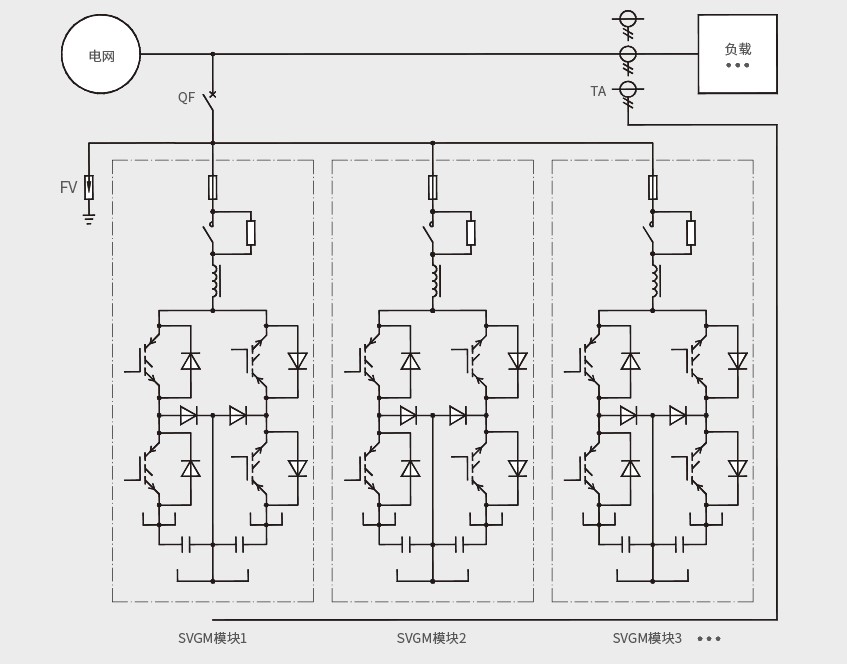

LSVG图

常问问题

问：SVG工作原理是什么？

A:1.外部电流互感器(CT)可以实时检测负载电流。

2.内部DSP计算并分析系统的无功功率内容。

3.控制PWM向IGBT发送信号，产生无功补偿电流，进行功率因数补偿。

问：如何选择型号？

请注明SVG额定电压、频率、3p3w/3p4w、额定容量、CT采样位置（电网或负载侧）。
