HVCS系列系列高压无功集中补偿装置

HVCS系列高压集中式功率因数改善装置安装于公司或场所总降压变电站6-35kV母线，其主要功能包括补偿无功功率、提高功率因数、调节电网电压、降低电能消耗通过电缆，提高供电质量，提高配电装置的效率。广泛应用于冶金、矿山、建材、石油、化工、公用工程等领域。

特征

采用高压弹射或限流熔断器作为单个电容器的内部问题或短路保护，确保装置的安全运行。

高科技薄膜电容（断电时残余电压降至50V以下）

配有高压显示装置、磁力锁和观察窗。

强制锁定功能，确保操作者安全。

配备合适的电抗器，抑制高次谐波或合闸涌流。

过流、瞬断、过压、低电压等完善的保护措施

标准

IEC 60871-1：2014

GB/T 11024.1-2019

GB 50227-2017

GB/T 30841-2014

DL/T 604-2009

Q/RCSW 002-2005

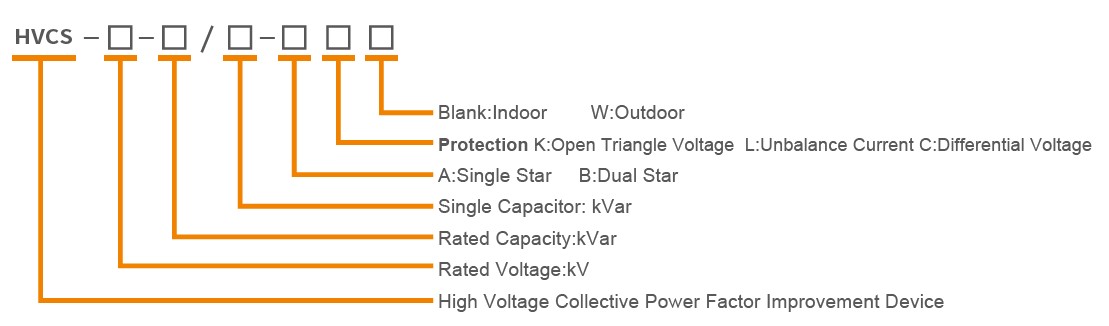

型号指南

主要图

选型指南

请注明额定电压、设备额定容量和单个电容器容量。您有什么特殊要求？

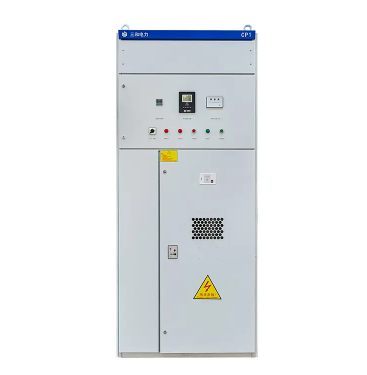

HVCS集中补偿设备几乎为柜式，可固定在电容器房、配电室周围。如果您需要，我们也可以制作机架式。

设备容量的解决应考虑系统负载波动，避免过度补偿。

如果电容器额定电压高于母线电压或装有串联电抗器，应计算输出容量和额定容量。

配置和尺寸可根据客户要求定制。

例子

系统额定电压：10Kv

需求：2110kvar补偿容量

要求：6%电抗器，可失谐5次及以上谐波，限制浪涌电流。

我们的解决方案：HVCS-10-2400/400无功集中补偿设备。额定容量：2400kvar，单个电容器400kvar，配有内部熔断器保护。

输出容量2110kvar，母线电压10Kv。它是两个柜子组合而成，总尺寸2400x1600x2600mm。
