风电应用中压静止通信产品
具体信息：
Sanhe 统计通讯 是一种采用IGBT的无功补偿系统，能够快速、连续地提供容性或感性无功功率，以控制目标点的恒定无功功率、恒定电压和恒定功率因数，确保电力系统的稳定性、效率和质量。在配电系统中，中小容量Statcom 安装在一些特殊负载（如电弧炉）附近的产品可以显着改善负载并入公共电网时的电能质量。这些改进包括，例如，提高功率因数、平衡三相分布、消除电压闪变和波动以及抑制谐波污染。
斯达康 可广泛应用于区域电网、风电场、光伏电站、冶金行业、电弧炉、提升机、煤矿等领域，稳定受端电网电压，提高供电质量和输电能力。
技术参数
l 额定容量，±1～±100Mvar
l 额定工作电压，6kV，10kV，27.5kV，34.5kV、35kV
l 额定频率：50/60Hz
l 过载能力：1.2倍过载以上
l 响应时间，≤5ms
l 有功损耗：≤0.8%
l 总谐波失真：≤3%
l 连接方式：Y形连接 或三角洲
l 控制电源：380VAC、220VAC、220VDC
l 无功功率调节：连续、平滑地改变无功功率。
l 启动调节无功功率：5kvar
l 补偿电流分辨率：0.5A
l 通讯接口：以太网、RS485、CAN、高速光通讯接口
l 通讯协议：MODBUS_RTU、ProfiBUS、CDT91、IEC61850-103/104、CANOPEN、用户自定义。可以在触摸屏上进行设置。
l 运行模式：恒定无功功率装置、恒定无功评估点、恒定功率因数评估点、恒定电压评估点、负载补偿和96点分时控制。
l 并联模式：支持多设备并联，支持集中补偿，支持不超过4个FC的综合补偿。
l 防护等级：室内满足IP40，室外满足IP44。
l IGBT 旁路：是（至少 n-1） （选修的）
l 风电应用：低电压穿越、高电压穿越能力
l 保护： 母线过压、母线欠压、过流、速断、直流过压、电力电子保护、丢脉冲、触发异常、过压击穿、过热。系统过载、系统短路、系统过压、系统频率异常。远程短路或单相接地保护、外部故障保护。输入接口、输出接口保护、系统电源异常保护。
工作原理及主电路

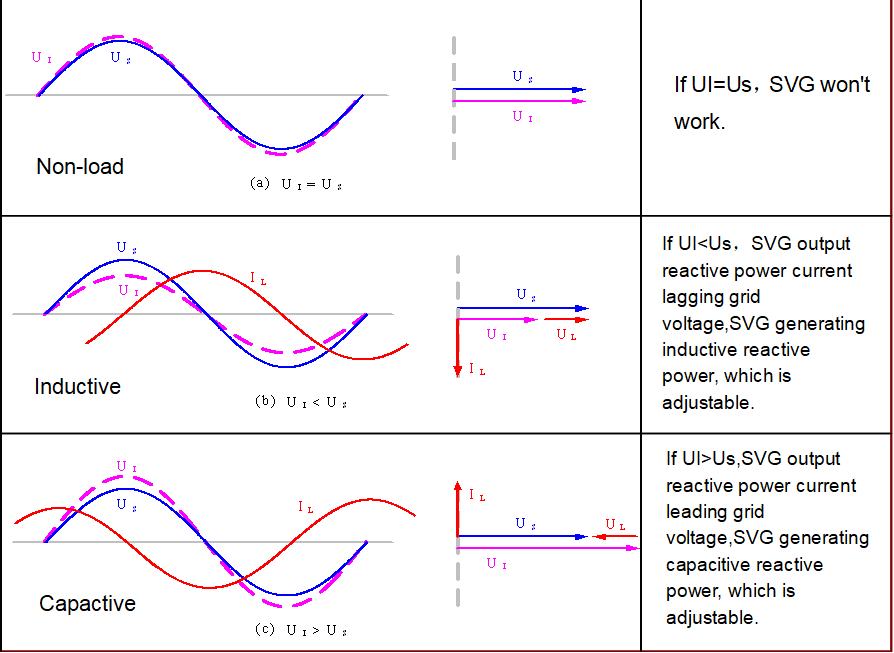

斯达康 通过电抗器将自换相桥电路并联到电网。通过适当调节桥式电路交流输出电压的相位和幅值，或控制其交流侧电流，电路可以吸收或发射无功电流，实现动态无功补偿。
对于35kV额定电压，有两种结构，以实现低成本和更好的性能。

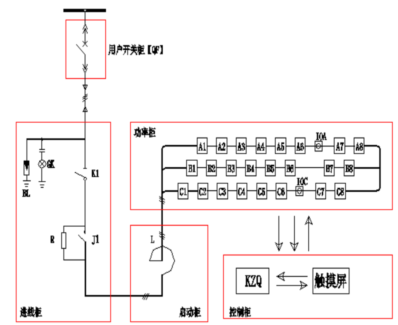

直挂初级图
连接电抗器、隔离开关和35kV高压母线。

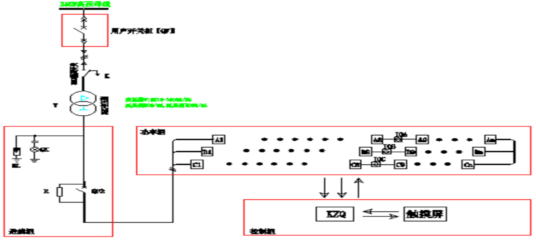

降压型
添加变压器将电压提升至35KV
常问问题
问 什么是 Statcom？
A STATCOM（静态同步补偿器，又称 斯达康）。 Sanhe 型号为 斯达康。它是柔性交流输电系统（FACTS）的重要装置，是继FC、MCR、TCR型SVC（静态无功补偿器）之后的第三代动态无功补偿装置。 它的出现代表了最先进的动态无功补偿技术的应用。用于配电时也称为DSTATCOM。
术语“静态”用于与传统的相位调节器（即我们的相位调节器）进行比较。 斯达康 没有任何旋转机械部件。 “动态”这个词的意思是 斯达康 本身根据系统无功功率的变化自动调节，使系统始终处于最佳状态。
与其他补偿器（电容器组）相比，有什么特点 斯达康 有优势吗？
斯达康 是目前国际上最先进的补偿设备，响应时间<5ms，输出谐波含量<3%，损耗 斯达康 低于整机功率的0.8%。没有其他补偿器可以实现这些功能。
斯达康 占用空间小，不需要大量的电容器和电抗器（约占传统补偿设备面积的三分之一），易于维护，噪声低，易于扩展。
斯达康 设备是现代电力电子装置，具有快速开通和关断的IGBT，通过控制系统产生的调制波来控制电压和电流的相位，从而实现电压和电流的控制。通过改变相位关系来实现电容器和电抗器的功能。 斯达康 本身不是线性系统，不符合传统的欧姆定律。
的作用是什么 斯达康?
我们可以用供水来类比供电系统。比如：我们要洗澡，需要冷水和热水来调节水温和水压。
当我们用水温和水压来抛出两个概念，功率因数和电压。我们将系统中的无功功率与热水进行比较，将有功功率与冷水进行比较，我们可以通过调节无功功率与有功功率的比值来调节系统的功率因数，从而调节电压。
再回到供水，热水在长距离输送中会有热量损失。这时，我们就会提出电力系统线损的概念。线路上传输无功电流会造成线路损耗。这时就提到了另一个概念：就近补偿，减少线损。主要功能 斯达康 无功补偿是调整功率因数，稳定电压，降低线损，提高设备利用率。总之，Statcom可以节省能源，延长设备的使用寿命。
