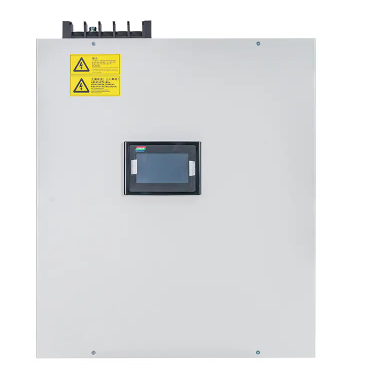

低压高级静止无功发生器模块
具体信息：
ASVGM静态无功发生器用于配电系统变压器侧综合电能质量改善，同时具有功率补偿、谐波治理和三相不平衡治理功能。与常规电容补偿方案相比，具有精确、双向、快速的无功补偿能力，并消除容性系统谐波风险；
特征：
优先战略
采用最新IGBT技术，开关频率高达35KHz
快速响应和最小的热能和电能损失
快速响应的DSP+FPGA处理器控制平台。
SVGM系列产品采用DSP全数字控制系统，可立即响应负载变化
独特的宽敞设计可实现最佳热管理。
与额外的两电平逆变器相比，业界最佳的三电平拓扑可以更好地抵消当前的正弦波方法。
技术数据：
物品 | 描述 | |
功能 | 主要的 | 维持接收端电压，加强系统电压稳定性 |
补偿系统无功，提高功率因数，降低线损，节能降本 | ||
抑制电压波动和闪烁 | ||
抑制三相不平衡 | ||
补偿感性和容性负载以达到PF0.99并避免补偿不足和过度 | ||
能够设置补偿优先级、功率因数和平衡设置、各种谐波组合。 | ||
谐波 | 设置过滤2-13次 | |
自动/优先功能 | SVG可以自动设置补偿，即可以根据应用需求进行工作。它是在工厂设置的。 该状态下可直接设置CT信息、模块并联容量 | |
用户还可以设置优先级功能，包括Q+H/H+Q/Q+H+B/H+Q+B （Q功率因数、H谐波滤除、B、不平衡）参考：表4-1 | ||
应用 | 酒店、停车场、汽车充电站、汽车4S店、IDC、医院、铁路、水处理等非线路负载 | |
电气 | 额定电压 | 380/400Vac |
接线 | 3P4W | |
频率 | 50±2Hz | |
容量 | 20~100kVar（根据SVG型号） | |
模块消耗 | ＜2kW | |
效率 | 高达97.5% | |
开关频率 | 20kHz | |
响应时间 | 快速响应时间＜50μs 总响应时间＜5ms | |
CT比值 | 150:5~6000:5 | |
平行线 | Max.5（可接受定制） | |
终端 | 沟通 | RS485 |
环境 | 运行环境 | 室内，无湿气、灰尘、腐蚀性或可燃性气体、油雾、蒸汽、漏水或盐水。 |
高度 | <1000m（可接受定制） | |
工作温度 | -20℃~+50℃（40℃至50℃需降额，40℃以上每升高1℃，降额2%，允许最高温度：50℃） | |
湿度 | 低于95%RH，无凝露 | |
储存温度 | -20℃~+70℃ | |
振动 | 小于5.9m/s2（0.6g） | |
外壳 | 防护等级 | IP20 |
颜色 | 7035灰色（可接受定制） | |
尺寸 | 根据SVG 类型（参考：SVG尺寸） | |
冷却 | 风扇冷却 | |
型号指南
模型 | 额定容量(kVAR) | 拧 | 安装 |
ASVGM0.4-20a(b)/T(F)L | 20 | 3p3w/3p4w | 壁挂式/机架式 |
ASVGM0.4-35a(b)/T(F)L | 35 | 3p3w/3p4w | 壁挂式/机架式 |
ASVGM0.4-50a(b)/T(F)L | 50 | 3p3w/3p4w | 壁挂式/机架式 |
ASVGM0.4-75a(b)/T(F)L | 75 | 3p3w/3p4w | 壁挂式/机架式 |
ASVGM0.4-100a(b)/T(F)L | 100 | 3p3w/3p4w | 壁挂式/机架式 |
SVG尺寸
（毫米） | 机架式 | 壁挂式 | ||||||
20/35kvar | 50kVAR | 75kvar | 100无功 | 20/35kvar | 50kVAR | 75kvar | 100无功 | |
A | 437 | 480 | 480 | 550 | 400 | 440 | 440 | 510 |
B | 420 | 460 | 460 | 532 | 240 | 360 | 360 | 360 |
C | 400 | 440 | 440 | 510 | / | / | / | / |
D | 205 | 232 | 232 | 250 | 205 | 232 | 232 | 250 |
E | 88 | 88 | 88 | 88 | 545 | 610 | 610 | 610 |
F | 58 | 72 | 72 | 81 | 80 | 40 | 40 | 75 |
G | 563 | 652 | 652 | 660 | 573 | 636 | 636 | 648 |
H | 497 | 576 | 576 | 585 | 497 | 576 | 576 | 585 |
K | 40 | 40 | 40 | 40 | / | / | / | / |
常问问题
问：SVG工作原理是什么？
答：1.外部电流互感器（CT）可以实时检测负载电流。
2.内部DSP计算并分析系统的无功功率内容。
3.控制PWM向IGBT发送信号，产生无功补偿电流，进行功率因数补偿。
问：如何选择型号？
请注明SVG额定电压、频率、3p3w/3p4w、额定容量、CT采样位置（电网或负载侧）。
问: 标准包装是什么？
A: 1*手册（或电子手册）
1*保护罩（仅适用于壁挂式，1模块1罩）
问：APF/SVG模块安装前如何准备？
答：1、标准包装中不含断路器和电流互感器。如有需要，请在订购时告知。
2.推荐使用开放式电流互感器，方便安装。
开放式电流互感器
3.SVG/SVG模块应有高级断路器保护。如果不安装断路器，则对调试等不方便和不具有保护作用。
