SWFSH系列正弦波滤波器

联系人：朱维杨
联系电话：0755-2674****
企业地址广东省-深圳市
详细地址深圳市南山区西丽官龙村第二工业区6号厂房1-3楼
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
公司专注于电能质量产品，近年来聚焦光伏新能源、电动汽车补能、储能系统、制氢等分布式新能源系统应用。研发技术处于行业领先水平，广泛应用于各行业领域、为客户提供从产品研发、生产制造到销售服务的一站式系统解决方案。 深耕行业20余载。公司秉持“厚德笃行”的价值观，积累了大量的国计民生行业客户，包括：中国石油化工集团等大型央企、上海城投水务(集团)等基础设施类企业、比亚迪、英飞凌、汇川技术等高端制造业企业等，是行业领先的能源互联网电力设备及全能方案供应商。 公司将基于多年电能质量技术和经验的积累，结合新型电力电子和先进智能化软硬件技术，在为传统型电力系统持续提供升级解决方案的同时，也将紧密参与新型电力系统的构建与优化，与深圳清华研究院合办新型电力系统研发中心，为产业升级和行业进步乃至国家持续发展贡献力量。

产品图片

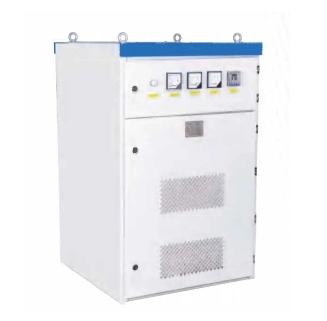

SWFSH系列正弦波滤波器


产品介绍

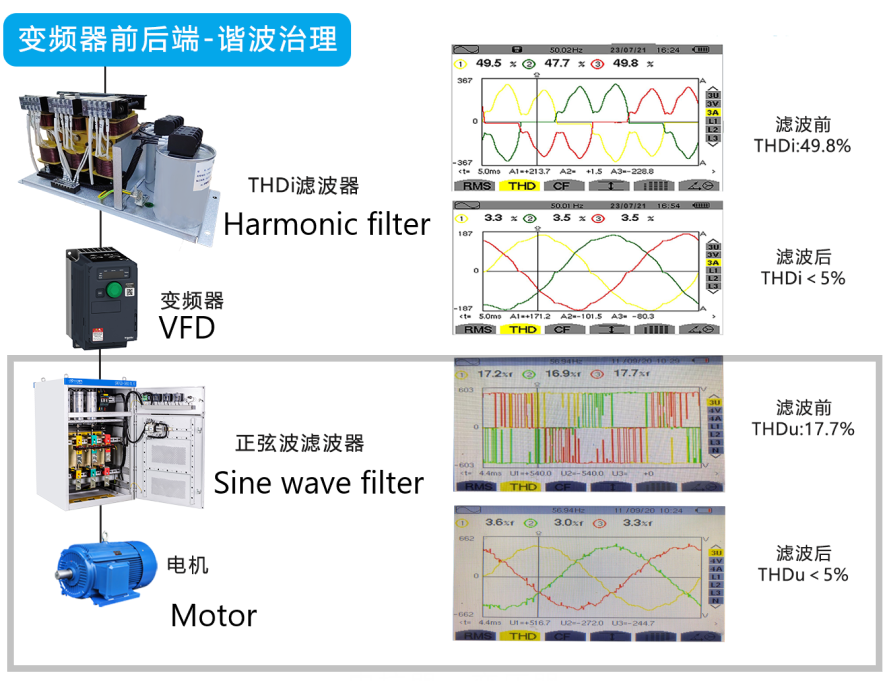

正弦滤波器主要用于解决变频器输出端的谐波问题。将电机的脉宽调制波转换为平滑的正弦波，残余纹波电压低，防止电机绕组绝缘损坏，减少因电缆长度引起的分布电容和分布电感谐振现象，降低电机的可听噪声。电机。同时可以实现变频器的远距离传输。


特征

1.  LC电源滤波器电路具有：

    三相电抗器

    高耐久性、谐波额定电容器

    压缩端子确保所有电源接线的简便性和完整性

    反应器上的热开关是可选的

    适用于最长 3,000 英尺的所有引线长度

2.  采用高性能H级绝缘材料。

3.  可承受极高的 Dv/Dt 电压冲击。

4.  产品损耗小，可闻噪声小。

5.  抗电磁能力强，短时过载能力强。

6.  改善电能质量，谐波电压畸变含量降低至5%



产品描述

SWFSH 是一款三相低通正弦波滤波器，设计和开发用于向由 PWM 驱动器驱动的电机负载提供调节后的功率，开关频率为 2 kHz 至 16 kHz。必须禁用任何会在任何时候将载波或开关频率降低到 2 kHz 以下的驱动控制参数。某些正弦波或长导程模式驱动参数或操作模式可能会产生这种影响。该滤波器仅适用于配置为伏每赫兹模式的 VFD 驱动器。 SWFSH 适用于高达 460/480 伏的三相电压系统，是一款与变频驱动器输出端子串联的无源 LC 滤波器。该设计消除了输出电压波形中的载波频率失真，从而产生近乎纯净的正弦波电压曲线。

SWFSH正弦波滤波器减少反射波现象（dV/dt）的影响，

这会导致电机发热、绝缘损坏和过大的可闻噪音。减少

高频 VFD 输出电流可延长电机和变压器的使用寿命，并消除

需要特殊的电机电缆。 SWFSH 减少了 VFD 接地故障问题，

由杂散高频谐波电流引起的传感器信号中的噪声干扰。




选型


型号

变频驱动

惠普

变频驱动

千瓦

额定电流（安培）

尺寸（宽x深x高）

SWFSH-9/0.48

5

3.7285

9

500x400x1000

SWFSH-12/0.48

7.5

5.59275

12

500x400x1000

SWFSH-16/0.48

10

7.457

16

500x400x1000

SWFSH-23/0.48

15

11.1855

23

500x400x1000

SWFSH-30/0.48

20

14.914

30

500x400x1000

SWFSH-35/0.48

25

18.6425

35

500x400x1000

SWFSH-45/0.48

30

22.371

45

500x400x1000

SWFSH-55/0.48

40

29.828

65

500x400x1000

SWFSH-65/0.48

50

37.285

65

500x400x1000

SWFSH-80/0.48

60

44.742

80

600x600x1250

SWFSH-110/0.48

75

55.9275

110

600x600x1250

SWFSH-130/0.48

100

74.57

130

800x800x1500

SWFSH-160/0.48

125

93.2125

160

800x800x1500

SWFSH-200/0.48

150

111.855

200

800x800x1500

SWFSH-250/0.48

200

149.14

250

800x800x1500

SWFSH-305/0.48

250

186.425

305

800x800x1500

SWFSH-362/0.48

300

223.71

362

800x800x1500

SWFSH-420/0.48

350

260.995

420

800x800x1500

SWFSH-480/0.48

400

298.28

480

800x800x1500

SWFSH-540/0.48

450

335.565

540

800x800x1500

SWFSH-600/0.48

500

372.85

600

800x800x1500

SWFSH-750/0.48

600

447.42

750

800x800x1500


范围



当前额定值

240 V：5 – 248 安培

480 V：5 – 1080 安培

600 V：8 – 500 安培

每60分钟1分钟间歇性过载电流150%


变频器输出电压

240 V、480 V 和 600 V，三相，基本频率配置为伏/赫兹


VFD 输出频率高达 65 Hz

VFD 载波频率 2 kHz 至 16 kHz


过滤器性能

输出波形最大峰值电压

480V 型号：815V，

600V 型号：1,018V

输出波形最大dV/dt

480V型号：5V/μs；

600V 型号：6V/μs


环境条件

最大海拔

6,600 英尺（2,000 m），高于此水平运行需要降额

环境工作温度范围


-30°C (-22°F) 至 40°C (104°F)

高于此温度运行所需的冷却装置


储存环境温度范围

-40°C (-40°F) 至 50°C (122°F)

最大湿度 95%，无冷凝


参考技术标准

GB/T 15576-2020

GB/T 12326-2008

GBT 12747.1-2017


正弦波滤波器有效



订购指南

配套VFD规格功率

VFD开关频率

供电条件应为：不平衡度<1%，THDv<2%

海拔高度：<2000m；容量减少大于2000m

环境温度：-20~+50℃


产品介绍

正弦滤波器主要用于解决变频器输出端的谐波问题。将电机的脉宽调制波转换为平滑的正弦波，残余纹波电压低，防止电机绕组绝缘损坏，减少因电缆长度引起的分布电容和分布电感谐振现象，降低电机的可听噪声。电机。同时可以实现变频器的远距离传输。


特征

1.  LC电源滤波器电路具有：

    三相电抗器

    高耐久性、谐波额定电容器

    压缩端子确保所有电源接线的简便性和完整性

    反应器上的热开关是可选的

    适用于最长 3,000 英尺的所有引线长度

2.  采用高性能H级绝缘材料。

3.  可承受极高的 Dv/Dt 电压冲击。

4.  产品损耗小，可闻噪声小。

5.  抗电磁能力强，短时过载能力强。

6.  改善电能质量，谐波电压畸变含量降低至5%



产品描述

SWFSH 是一款三相低通正弦波滤波器，设计和开发用于向由 PWM 驱动器驱动的电机负载提供调节后的功率，开关频率为 2 kHz 至 16 kHz。必须禁用任何会在任何时候将载波或开关频率降低到 2 kHz 以下的驱动控制参数。某些正弦波或长导程模式驱动参数或操作模式可能会产生这种影响。该滤波器仅适用于配置为伏每赫兹模式的 VFD 驱动器。 SWFSH 适用于高达 460/480 伏的三相电压系统，是一款与变频驱动器输出端子串联的无源 LC 滤波器。该设计消除了输出电压波形中的载波频率失真，从而产生近乎纯净的正弦波电压曲线。

SWFSH正弦波滤波器减少反射波现象（dV/dt）的影响，

这会导致电机发热、绝缘损坏和过大的可闻噪音。减少

高频 VFD 输出电流可延长电机和变压器的使用寿命，并消除

需要特殊的电机电缆。 SWFSH 减少了 VFD 接地故障问题，

由杂散高频谐波电流引起的传感器信号中的噪声干扰。




选型


型号

变频驱动

惠普

变频驱动

千瓦

额定电流（安培）

尺寸（宽x深x高）

SWFSH-9/0.48

5

3.7285

9

500x400x1000

SWFSH-12/0.48

7.5

5.59275

12

500x400x1000

SWFSH-16/0.48

10

7.457

16

500x400x1000

SWFSH-23/0.48

15

11.1855

23

500x400x1000

SWFSH-30/0.48

20

14.914

30

500x400x1000

SWFSH-35/0.48

25

18.6425

35

500x400x1000

SWFSH-45/0.48

30

22.371

45

500x400x1000

SWFSH-55/0.48

40

29.828

65

500x400x1000

SWFSH-65/0.48

50

37.285

65

500x400x1000

SWFSH-80/0.48

60

44.742

80

600x600x1250

SWFSH-110/0.48

75

55.9275

110

600x600x1250

SWFSH-130/0.48

100

74.57

130

800x800x1500

SWFSH-160/0.48

125

93.2125

160

800x800x1500

SWFSH-200/0.48

150

111.855

200

800x800x1500

SWFSH-250/0.48

200

149.14

250

800x800x1500

SWFSH-305/0.48

250

186.425

305

800x800x1500

SWFSH-362/0.48

300

223.71

362

800x800x1500

SWFSH-420/0.48

350

260.995

420

800x800x1500

SWFSH-480/0.48

400

298.28

480

800x800x1500

SWFSH-540/0.48

450

335.565

540

800x800x1500

SWFSH-600/0.48

500

372.85

600

800x800x1500

SWFSH-750/0.48

600

447.42

750

800x800x1500


范围



当前额定值

240 V：5 – 248 安培

480 V：5 – 1080 安培

600 V：8 – 500 安培

每60分钟1分钟间歇性过载电流150%


变频器输出电压

240 V、480 V 和 600 V，三相，基本频率配置为伏/赫兹


VFD 输出频率高达 65 Hz

VFD 载波频率 2 kHz 至 16 kHz


过滤器性能

输出波形最大峰值电压

480V 型号：815V，

600V 型号：1,018V

输出波形最大dV/dt

480V型号：5V/μs；

600V 型号：6V/μs


环境条件

最大海拔

6,600 英尺（2,000 m），高于此水平运行需要降额

环境工作温度范围


-30°C (-22°F) 至 40°C (104°F)

高于此温度运行所需的冷却装置


储存环境温度范围

-40°C (-40°F) 至 50°C (122°F)

最大湿度 95%，无冷凝


参考技术标准

GB/T 15576-2020

GB/T 12326-2008

GBT 12747.1-2017


正弦波滤波器有效



订购指南

配套VFD规格功率

VFD开关频率

供电条件应为：不平衡度<1%，THDv<2%

海拔高度：<2000m；容量减少大于2000m

环境温度：-20~+50℃
