低压有源谐波滤波模块

联系人：朱维杨
联系电话：0755-2674****
企业地址广东省-深圳市
详细地址深圳市南山区西丽官龙村第二工业区6号厂房1-3楼
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
公司专注于电能质量产品，近年来聚焦光伏新能源、电动汽车补能、储能系统、制氢等分布式新能源系统应用。研发技术处于行业领先水平，广泛应用于各行业领域、为客户提供从产品研发、生产制造到销售服务的一站式系统解决方案。 深耕行业20余载。公司秉持“厚德笃行”的价值观，积累了大量的国计民生行业客户，包括：中国石油化工集团等大型央企、上海城投水务(集团)等基础设施类企业、比亚迪、英飞凌、汇川技术等高端制造业企业等，是行业领先的能源互联网电力设备及全能方案供应商。 公司将基于多年电能质量技术和经验的积累，结合新型电力电子和先进智能化软硬件技术，在为传统型电力系统持续提供升级解决方案的同时，也将紧密参与新型电力系统的构建与优化，与深圳清华研究院合办新型电力系统研发中心，为产业升级和行业进步乃至国家持续发展贡献力量。

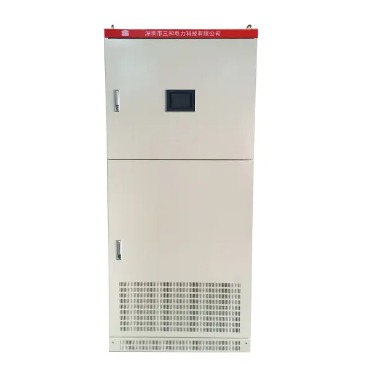

产品图片

低压有源谐波滤波模块


具体信息：

LVAF有源电力滤波器是一种动态抑制谐波、补偿无功的新型电力电子装置，通过实时检测负载电流波形并通过DSP计算，获得负载电流谐波含量，然后发出PWM信号给由IGBT控制的逆变器这样，就产生与负载谐波电流一样大但方向相反的电流进入供电系统。最后，滤除谐波。


特征：

采用最新IGBT技术，开关频率高达35KHz

快速响应和最小的热能和电能损失

快速响应的DSP+FPGA处理器控制平台。

DSP全数字控制系统，可即时响应负载变化

独特的宽敞设计可实现最佳热管理。

与额外的两电平逆变器相比，业界最佳的三电平拓扑可以更好地抵消当前的正弦波方法。


应用：

整流装置（电解、电镀）

交流/直流变速驱动器

直流电源系统/充电器

弧焊炉、感应加热设备

焊接机

电动培训、船用电动驱动

空调

荧光灯

不间断电源 (UPS)

计算机及外围设备


技术数据：

额定电压：0.4kV

频率：45Hz～63Hz

效率：97%

滤波能力：THDi（电流畸变率）<5%

响应时间：小于15ms

通讯接口：RS485、网口

通讯协议：电源通用协议、Modbus协议、TCP/IP

防护等级：IP20，其余IP等级可定制


标准：

GB/T 14549-1993《电能质量公共电网谐波》

JB/T 11067-2011《低压有源电力滤波装置》

IEEE519-1992 标准。


型号指南

模型

模型

电容（A）

方面

(宽×深×高毫米)

结构

接线

LVAF-0.4-25

25

405×178×260

模块

三句三行/三句四行

LVAF-0.4-50

50

440×680×176

模块

LVAF-0.4-100

100

800×800×2200

模块

LVAF-0.4-200

200

800×800×2200

内阁

LVAF-0.4-300

300

800×800×2200

内阁

主要电气图

绘画

常问问题

问：APF的工作原理是什么？

答：1.外部电流互感器（CT）可以实时检测负载电流。

2.内部DSP计算并分析系统的无功功率内容。

3.控制PWM向IGBT发送信号，产生无功补偿电流，进行功率因数补偿。

问：如何选择型号？

答：请注明APF额定电压、频率、3p3w/3p4w、额定容量、CT采样位置（电网或负载侧）。

问：使用效果如何？

A：可以解决谐波电流问题，下图是对比。

绘图2
