低压有源谐波滤波模块
具体信息：
有源电力滤波器（APF）是有源谐波电流滤波器。它可以通过电流互感器检测采样电流，通过内部自适应控制算法进行计算，然后发送PWM信号到内部IGBT，控制变流器产生谐波电流到电网，与实际谐波电流相比，具有相同的谐波电流。大小但方向相反。
特征：
采用最新IGBT技术，开关频率高达20KHz
快速响应和最小的热能和电能损失
快速响应的DSP+FPGA处理器控制平台。
DSP全数字控制系统，可即时响应负载变化
独特的宽敞设计可实现最佳热管理。
与额外的两电平逆变器相比，业界最佳的三电平拓扑可以更好地抵消当前的正弦波方法。
技术数据：
物品 | 描述 | |
主要功能 | 谐波滤波器 | 设置滤波2-51次（仅谐波滤波功能下） 选择优先级时，滤除2-13次谐波 |
自动/优先功能（定制） | 用户还可以设置优先级功能，包括H+Q/Q+H/Q+H+B/H+Q+B （Q功率因数、H谐波滤除、B、不平衡） | |
应用 | 酒店、停车场、汽车充电站、汽车4S店、IDC、医院、铁路、水处理等非线路负载 | |
电气 | 额定电压 | 208-690Vac |
接线 | 3P4W/3P3W | |
频率 | 50(60)±2Hz | |
容量 | 35~150A(根据SVG型号) | |
模块消耗 | ＜2kW | |
效率 | 高达97.5% | |
开关频率 | 20kHz | |
响应时间 | 快速响应时间＜50μs 总响应时间＜5ms | |
CT比值 | 150:5~6000:5 | |
平行线 | Max.5（可接受定制） | |
终端 | 沟通 | RS485 |
环境 | 运行环境 | 室内，无湿气、灰尘、腐蚀性或易燃气体、油雾、蒸汽、漏水或盐水。 |
高度 | <1000m（可接受定制） | |
工作温度 | -20℃~+50℃（40℃至50℃需降额，40℃以上每升高1℃，降额2%，允许最高温度：50℃） | |
湿度 | 低于95%RH，无凝露 | |
储存温度 | -20℃~+70℃ | |
振动 | 小于5.9m/s2（0.6g） | |
外壳 | 防护等级 | IP20 |
颜色 | 7035灰色（可接受定制） | |
尺寸 | 根据 APF 类型（参见：APF 尺寸） | |
冷却 | 风扇冷却 | |
标准：

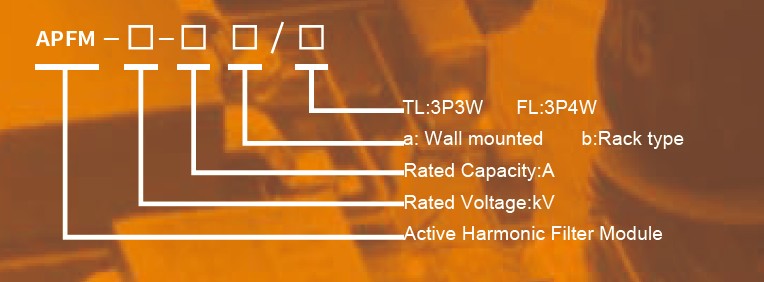

型号指南
模型 | 额定容量(kVAR) | 拧 | 安装 |
APFM0.4-35a(b)/T(F)L | 35 | 3p3w/3p4w | 壁挂式/机架式 |
APFM0.4-50a(b)/T(F)L | 50 | 3p3w/3p4w | 壁挂式/机架式 |
APFM0.4-75a(b)/T(F)L | 75 | 3p3w/3p4w | 壁挂式/机架式 |
APFM0.4-100a(b)/T(F)L | 100 | 3p3w/3p4w | 壁挂式/机架式 |
APFM尺寸
（毫米） | 机架式 | 壁挂式 | ||||||
35A/50A | 75A | 100A | 150A | 35A/50A | 75A | 100A | 150A | |
A | 437 | 480 | 480 | 550 | 400 | 440 | 440 | 510 |
B | 420 | 460 | 460 | 532 | 240 | 360 | 360 | 360 |
C | 400 | 440 | 440 | 510 | / | / | / | / |
D | 205 | 232 | 232 | 250 | 205 | 232 | 232 | 250 |
E | 88 | 88 | 88 | 88 | 545 | 610 | 610 | 610 |
F | 58 | 72 | 72 | 81 | 80 | 40 | 40 | 75 |
G | 563 | 652 | 652 | 660 | 573 | 636 | 636 | 648 |
H | 497 | 576 | 576 | 585 | 497 | 576 | 576 | 585 |
K | 40 | 40 | 40 | 40 | / | / | / | / |
常问问题
问：APF的工作原理是什么？
A:1.外部电流互感器(CT)可以实时检测负载电流。
2.内部DSP计算并分析系统的无功功率内容。
3.控制PWM向IGBT发送信号，产生无功补偿电流，进行功率因数补偿。
问：如何选择型号？
答：请注明APF额定电压、频率、3p3w/3p4w、额定容量、CT采样位置（电网或负载侧）。
问: 标准包装是什么？
A: 1*手册（或电子手册）
1*保护罩（仅适用于壁挂式，1模块1罩）
Q:APF/SVG模块安装前如何准备？
答：1。标准包装中不含断路器和电流互感器。如有需要，请在订购时告知。
2.推荐使用开放式电流互感器，方便安装。
开放式电流互感器
3.APF模块应有上级断路器保护。如果不安装断路器，则对调试等不方便和不具有保护作用。
具体信息：
有源电力滤波器（APF）是有源谐波电流滤波器。它可以通过电流互感器检测采样电流，通过内部自适应控制算法进行计算，然后发送PWM信号到内部IGBT，控制变流器产生谐波电流到电网，与实际谐波电流相比，具有相同的谐波电流。大小但方向相反。
特征：
采用最新IGBT技术，开关频率高达20KHz
快速响应和最小的热能和电能损失
快速响应的DSP+FPGA处理器控制平台。
DSP全数字控制系统，可即时响应负载变化
独特的宽敞设计可实现最佳热管理。
与额外的两电平逆变器相比，业界最佳的三电平拓扑可以更好地抵消当前的正弦波方法。
技术数据：
物品 | 描述 | |
主要功能 | 谐波滤波器 | 设置滤波2-51次（仅谐波滤波功能下） 选择优先级时，滤除2-13次谐波 |
自动/优先功能（定制） | 用户还可以设置优先级功能，包括H+Q/Q+H/Q+H+B/H+Q+B （Q功率因数、H谐波滤除、B、不平衡） | |
应用 | 酒店、停车场、汽车充电站、汽车4S店、IDC、医院、铁路、水处理等非线路负载 | |
电气 | 额定电压 | 208-690Vac |
接线 | 3P4W/3P3W | |
频率 | 50(60)±2Hz | |
容量 | 35~150A(根据SVG型号) | |
模块消耗 | ＜2kW | |
效率 | 高达97.5% | |
开关频率 | 20kHz | |
响应时间 | 快速响应时间＜50μs 总响应时间＜5ms | |
CT比值 | 150:5~6000:5 | |
平行线 | Max.5（可接受定制） | |
终端 | 沟通 | RS485 |
环境 | 运行环境 | 室内，无湿气、灰尘、腐蚀性或易燃气体、油雾、蒸汽、漏水或盐水。 |
高度 | <1000m（可接受定制） | |
工作温度 | -20℃~+50℃（40℃至50℃需降额，40℃以上每升高1℃，降额2%，允许最高温度：50℃） | |
湿度 | 低于95%RH，无凝露 | |
储存温度 | -20℃~+70℃ | |
振动 | 小于5.9m/s2（0.6g） | |
外壳 | 防护等级 | IP20 |
颜色 | 7035灰色（可接受定制） | |
尺寸 | 根据 APF 类型（参见：APF 尺寸） | |
冷却 | 风扇冷却 | |
标准：
型号指南
模型 | 额定容量(kVAR) | 拧 | 安装 |
APFM0.4-35a(b)/T(F)L | 35 | 3p3w/3p4w | 壁挂式/机架式 |
APFM0.4-50a(b)/T(F)L | 50 | 3p3w/3p4w | 壁挂式/机架式 |
APFM0.4-75a(b)/T(F)L | 75 | 3p3w/3p4w | 壁挂式/机架式 |
APFM0.4-100a(b)/T(F)L | 100 | 3p3w/3p4w | 壁挂式/机架式 |
APFM尺寸
（毫米） | 机架式 | 壁挂式 | ||||||
35A/50A | 75A | 100A | 150A | 35A/50A | 75A | 100A | 150A | |
A | 437 | 480 | 480 | 550 | 400 | 440 | 440 | 510 |
B | 420 | 460 | 460 | 532 | 240 | 360 | 360 | 360 |
C | 400 | 440 | 440 | 510 | / | / | / | / |
D | 205 | 232 | 232 | 250 | 205 | 232 | 232 | 250 |
E | 88 | 88 | 88 | 88 | 545 | 610 | 610 | 610 |
F | 58 | 72 | 72 | 81 | 80 | 40 | 40 | 75 |
G | 563 | 652 | 652 | 660 | 573 | 636 | 636 | 648 |
H | 497 | 576 | 576 | 585 | 497 | 576 | 576 | 585 |
K | 40 | 40 | 40 | 40 | / | / | / | / |
常问问题
问：APF的工作原理是什么？
A:1.外部电流互感器(CT)可以实时检测负载电流。
2.内部DSP计算并分析系统的无功功率内容。
3.控制PWM向IGBT发送信号，产生无功补偿电流，进行功率因数补偿。
问：如何选择型号？
答：请注明APF额定电压、频率、3p3w/3p4w、额定容量、CT采样位置（电网或负载侧）。
问: 标准包装是什么？
A: 1*手册（或电子手册）
1*保护罩（仅适用于壁挂式，1模块1罩）
Q:APF/SVG模块安装前如何准备？
答：1。标准包装中不含断路器和电流互感器。如有需要，请在订购时告知。
2.推荐使用开放式电流互感器，方便安装。
开放式电流互感器
3.APF模块应有上级断路器保护。如果不安装断路器，则对调试等不方便和不具有保护作用。
