电源转换模组(DC/DC, DC/AC, STS)
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片

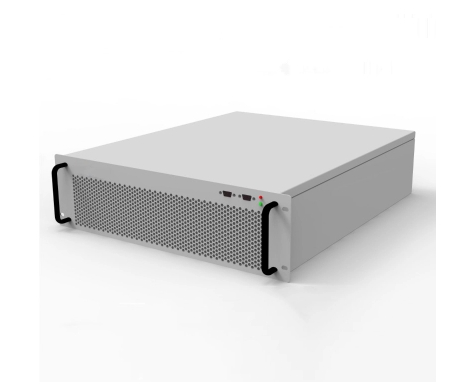

电源转换模组(DC/DC, DC/AC, STS)
电源转换模块
特征：
多适用
太阳能储能一体机
太阳能储充微网
灵活的直流家庭经济
多端口能源路由器
动力电池梯次利用
灵活便捷
机架模块化设计，配置灵活，维护方便，扩展方便
DC/DC、DC/AC、STS不同类型模块自由搭配，因地制宜
3P3W/3P4W自适应，三相电压相序自适应，应用更灵活
优化的DC/AC内部包含DC/DC，输入范围宽，太阳能组件和储能电池的选择和配置更加灵活
多样化功能
支持多种类型的储能电池或光伏组件，并可自我识别。
DC/DC有两个输入端口，可以并联、独立或与太阳能存储系统集成。
当市电断电或出现故障时，STS模块自动切断故障电路，系统并网供电，保证供电的可靠性。
高效智能
高效率版本采用单级DC/AC结构，提高系统效率
DC/DC和DC/AC均采用三电平电路设计，转换效率高
先进的交错控制技术，纹波电流小，延长电池寿命
微电网智能管理系统自我识别模块数量和功能，集成多种运行策略和通信接口，统一调度、智能管理
技术参数
直流到直流转换器
模型 | 西蒙网-50DC |
DC/DC转换器模块 | |
额定功率 | 50千瓦 |
最大功率 | 55千瓦 |
直流电压工作范围 | 200-1000V |
高压侧满载电压范围 | 500-900V |
高压侧最大电流 | 100A |
低侧满载电压范围 | 320-850V |
低压侧最大电流 | 80A*2 |
低压侧输入通道数 | 2通道（独立）、1通道（并行） |
适配器电池 | 锂电池/铅酸/光伏组件 |
充电方式 | 根据BMS指令，三段式，MPPT |
最大效率 | 98.80% |
尺寸毫米 | 483x600x150 |
重量公斤 | 25 |
标准：GB/T 34133-2017、GB/T 34120-2017
直流转交流转换器
模型 | Symonet-50AC（高级） | Symonet-50AC（宽电压范围） |
DC/AC转换模块 | ||
额定功率 | 50千瓦 | 50千瓦 |
最大功率 | 55千瓦 | 55千瓦 |
直流电压工作范围 | 500-1000V | 250-900V |
直流侧满载电压范围 | 500-900V | 320-900V |
最大直流电流 | 100A | 80A*2 2路（独立）、1路（并联） |
额定交流电压 | 400Vac，3W+N+PE/3W+PE | |
额定频率 | 50/60赫兹±5 | |
额定交流电流 | 72A | |
过载能力 | 110%正常工作、120%工作1分钟、150%工作10秒 | |
电流畸变 | <3%（额定功率） | |
功率因数调节范围 | ±1 | |
债务能力不平衡 | 100%、三相独立控制 | |
适配器电池 | 锂电池/铅酸/光伏组件 | |
充电方式 | 根据BMS指令，三段式，MPPT | |
最大效率 | 98% | 97% |
尺寸毫米 | 483x600x150 | 483x700x150 |
重量公斤 | 25 | 35 |
静态传输系统
模型 | Symonet-150STS | Symonet-250STS | 西蒙网-500STS |
额定交流功率kW | 150 | 250 | 500 |
最大交流功率 kVA | 165 | 275 | 550 |
额定交流电压 | 400Vac，3W+PE | ||
额定频率 | 50/60赫兹±5 | ||
额定交流电流A | 216 | 361 | 722 |
切换时间 | <10毫秒 | ||
同步控制与保护接口 | CAN/IO输入/继电器输出，负载电流CT | ||
尺寸毫米 | 483x600x170（19英寸4U） | ||
重量公斤 | 25 | ||
如何选择DC-AC转换模块？
我们需要考虑几个因素，例如功率要求、输入和输出电压、效率和成本。以下是帮助您选择 DC-AC 转换器模块的一些步骤：
确定您的功率要求：通过确定您想要供电的设备的瓦数来计算您的应用所需的功率。确保考虑到某些设备可能需要的浪涌电流。
确定输入电压：输入电压是转换器将接收到的直流电压。确保转换器的输入电压范围与直流电源的电压相匹配。
确定输出电压：输出电压是转换器将产生的交流电压。确保转换器的输出电压范围与您的设备所需的电压相匹配。
考虑效率：效率是转换器可以向负载提供的功率的百分比。寻找高效率的转换器，因为这将减少转换过程中的功率损耗。
考虑波形：有两种类型的输出波形：纯正弦波和修正正弦波。纯正弦波输出效率更高，更适合医疗设备等敏感设备，而修改后的正弦波输出更具成本效益，适合大多数其他应用。
考虑成本：最后，考虑转换器的成本。更高的功率和效率通常意味着更高的价格，因此请选择一款既能满足您的要求又不超出预算的转换器。
如何选择DC-DC转换模块？
选择正确的 DC-DC 转换器模块取决于多个因素，包括输入电压范围、输出电压和电流要求、效率、尺寸和成本。您可以按照以下步骤来选择合适的 DC-DC 转换器模块。
STS的作用是什么？
STS 用于储能系统 (ESS)，为关键负载提供可靠、不间断的电力。在ESS中，STS起着与备用电源系统类似的作用，但在控制逻辑和设计上存在一些差异。
在带有 STS 的 ESS 中，STS 监控电池或其他储能设备的充电状态 (SOC)，以及来自公用设施或其他电源的输入功率。当电池的 SOC 足够高时，STS 会自动将负载转移到储能系统，并在 SOC 低于某个阈值时切换回市电或其他电源。
ESS中的STS还可以具有其他功能，例如控制能量存储设备的充电和放电速率以确保最佳性能和寿命，以及监控能量存储系统的健康状况。
总体而言，ESS 中的 STS 有助于确保为关键负载提供可靠、不间断的供电，同时还优化储能设备的使用并最大限度地延长其使用寿命。随着可再生能源和备用电源市场对储能系统的需求不断增长，STS 在 ESS 中的使用变得越来越普遍。
