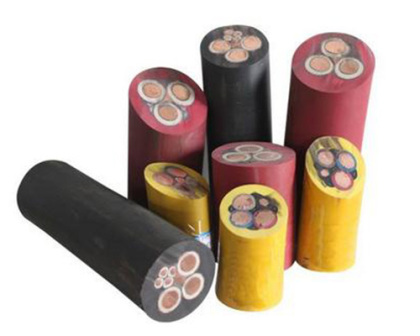

橡套电缆

　产品说明:

　　本产品适用交流额定电压450/750V及以下家用电器，电动工具和各种移动电器设备。

　　一、生产执行标准：JB8735.2-1998

　　二、使用特性

　　1、额定电压300/500V(YZ型)，450/750V(YC)型;

　　2、线芯的长期允许工作温度应不超过65℃;

　　3、“W”型电缆具有耐气候和一定的耐油性能，适宜于在户外或接触油污的场合使用;

　　4、-ZR型电缆具有阻燃性能。

　　三、型号、名称及主要用途用表1

　　表1

型号

名称

主要用途

YQ，YQW

轻型橡套软电缆

用于轻型移动电器设备和工具

YZ，YZW

中型橡胶软电缆

用于各种移动电器设备和工具

YC，YCW

重型橡套软电缆

用于各种移动电器设备，能承受较大的机械外力的作用

　　四、规格范围如表2

　　表2

型号

额定电压（V）

芯数

标称截面（mm2）

YQ，YQW

300/300

2，3

0.3～0.5

YZ，YZW

300/500

2，3，4，5

0.75～6

YC，YCW

450/750

1
2
3，4
5

1.5～240
1.5～95
1.5～150
1.5～25

　　五、规格尺寸及技术参数如表3～表5

　　表3 YQ，YQW型300/300V

标称截面（mm2）

导体结构

20℃时导体电阻
≤（Ω/km）

电缆外径参考（mm）

根/单线直径mm

2芯

3芯

0.3

16/0.15

69.2

6.6

7.0

0.5

28/0.15

39.0

7.2

7.6

　　表4 YZ，YZW型300/500V

标称截面（mm2）

导体结构

20℃时导体电阻
≤（Ω/km）

电缆外径参考（mm）

根/单线直径mm

2芯

3芯

4芯

5芯

3+1芯

0.75

24/0.20

26.0

8.2

8.8

9.6

11.0

—

1.0

32/0.20

19.5

8.8

9.2

10.0

11.5

—

1.5

30/0.25

13.3

10.5

11.0

12.5

13.5

12.0

2.5

49/0.25

7.98

12.5

13.0

14.0

15.5

14.0

4

56/0.30

4.95

14.0

14.5

16.5

18.0

16.0

6

84/0.30

3.30

17.0

18.0

20.0

22.5

19.5

　　表5 YZ，YZW型300/500V

标称截面（mm2）

导体结构

20℃时导体电阻
≤（Ω/km）

电缆外径参考（mm）

根/单线直径mm

1芯

2芯

3芯

4芯

5芯

3+1芯

1.5

30/0.25

13.3

7.2

11.5

12.5

15.5

15.0

—

2.5

49/0.25

7.98

8.0

13.5

14.5

16.5

17.0

15.5

4

56/0.30

4.95

9.0

15.0

16.0

18.0

19.5

17.5

6

84/0.30

3.30

11.0

18.5

20.0

22.0

24.5

21.0

10

84/0.40

1.91

13.0

24.0

25.5

28.0

31.0

26.5

16

126/0.40

1.21

14.5

27.5

29.5

32.0

35.5

30.5

25

196/0.40

0.780

16.5

31.5

34.0

37.5

41.5

35.5

35

276/0.40

0.554

18.5

35.5

38.0

42.0

—

38.5

50

396/0.40

0.386

21.0

41.0

43.5

48.5

—

46.0

70

360/0.50

0.272

24.0

46.0

49.5

55.0

—

51.0

95

475/0.50

0.206

26.0

50.5

54.0

60.5

—

55.0

120

608/0.25

0.161

28.5

—

59.0

65.5

—

59.0

150

756/0.50

0.129

32.0

—

66.5

74.0

—

66.0

185

925/0.50

0.106

34.5

—

—

—

—

—

240

1221/0.50

0.0801

38.0

—

—

—

—

—

　　六、交货要求

　　1、成圈100M，成盘应大于100M;

　　2、短段电缆不小于10M，短段电缆的交货数量不超过交货总长度10%，且每个包装件应不超过五段;

　　3、根据双方协议允许任何长度的电缆交货，长度误差为±0.5%;

　　4、用户对产品有阻燃特性要求，在合同中需另补充协议。
