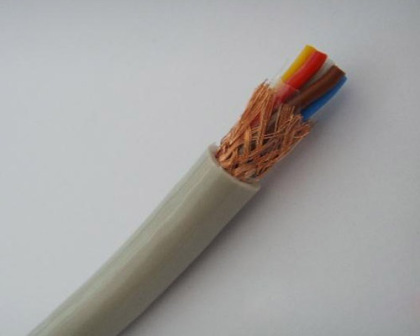

计算机电缆
一、产品简介
本产品适用于额定电压500V及以下对于防干扰性要求较高的电子计算机和自动化连接用电缆。电缆地线芯绝缘采用具有抗氧化性能的K型B类低密度聚乙烯。聚乙烯的绝缘电阻高，耐电压好，介电系数小和介质损耗温度和变频率的影响也小，不但能满足传输性能的要求，而且能确保电缆的使用寿命。
为了减少回路间的相互串扰和外部干扰，电缆采用屏蔽结构。电缆的屏蔽要求是根据不同场合分别采用：对绞组合屏蔽、对绞组成电缆的总屏蔽、对绞组合屏蔽后总屏蔽等方法。
屏蔽材料有圆铜线，铜带、铝带/塑料复合带三种。屏蔽对与屏蔽对具有较好的绝缘性能，电缆在使用中若屏蔽对屏蔽对之间出现电位差时，不会影响信号的传输质量。
二、电缆的型号、名称及使用范围
型 号 | 名 称 | 使用范围 |
DJYVP | 聚乙烯绝缘对绞组铜线编织总屏蔽聚氯乙烯护套计算机电缆 | 固定敷设在室内、电缆沟或管道内 |
DJYVP2 | 聚乙烯绝缘对绞组铜带总屏蔽聚氯乙烯护套计算机电缆 | |
DJYVP3 | 聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯护套计算机电缆 | |
DJYPV | 聚乙烯绝缘对绞组铜线编织分屏蔽聚氯乙烯护套计算机电缆 | |
DJYP2V | 聚乙烯绝缘对绞组铜带分屏蔽聚氯乙烯护套计算机电缆 | |
DJYP3V | 聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯护套计算机电缆 | |
DJYPVP | 聚乙烯绝缘对绞组铜丝分屏蔽及总屏蔽聚氯乙烯护套计算机电缆 | |
DJYP2VP2 | 聚乙烯绝缘对绞组铜带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆 | |
DJYP3VP3 | 聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆 | |
DJYVPR | 聚乙烯绝缘对绞组铜线编织总屏蔽聚氯乙烯护套计算机软电缆 | 适用于需要频繁移动或柔软的场合 |
DJYVP2R | 聚乙烯绝缘对绞组铜带总屏蔽聚氯乙烯护套计算机软电缆 | |
DJYVP3R | 聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯护套计算机软电缆 | |
DJYPVR | 聚乙烯绝缘对绞组铜线编织分屏蔽聚氯乙烯护套计算机软电缆 | |
DJYP2VR | 聚乙烯绝缘对绞组铜带分屏蔽聚氯乙烯护套计算机软电缆 | |
DJYP3VR | 聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯护套计算机软电缆 | |
DJYPVPR | 聚乙烯绝缘对绞组铜线编织分屏蔽及总屏蔽聚氯乙烯护套计算机软电缆 | |
DJYP2VP2R | 聚乙烯绝缘对绞组铜带分屏蔽及总屏蔽聚氯乙烯护套计算机软电缆 | |
DJYP3VP3R | 聚乙烯绝缘对绞组铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套计算机软电缆 | |
DJYVP22 | 聚乙烯绝缘对绞组铜线编织总屏蔽钢带铠装聚氯乙烯护套计算机电缆 | 直埋敷设 |
DJYVP2-22 | 聚乙烯绝缘对绞组铜带总屏蔽钢带铠装聚氯乙烯护套计算机电缆 | |
DJYVP3-22 | 聚乙烯绝缘对绞组铝塑复合带总屏蔽钢带铠装聚氯乙烯护套计算机电缆 | |
DJYPVP22 | 聚乙烯绝缘对绞组铜线编织分屏蔽及总屏蔽钢带铠装聚氯乙烯护套计算机软电缆 | |
DJYP2VP2-22 | 聚乙烯绝缘对绞组铜带分屏蔽及总屏蔽钢带铠装聚氯乙烯护套计算机电缆 | |
DJYP3VP3-22 | 聚乙烯绝缘对绞组铝塑复合带分屏蔽及总屏蔽钢带铠装聚氯乙烯护套计算机软电缆 |
三、生产范围
型 号 | 标称截面（mm2) | 对 数 |
DJYVP、DJYVP2、DJYVP3、DJVPV、DJYP2V、DJYP3V | 0.50,0.75,1.0,1.50,2.5, | 1-24 |
DJYVP22、DJYVP2-22、DJYVP3-22 | 0.50,0.75,1.0,1.50,2.5, | 4-37 |

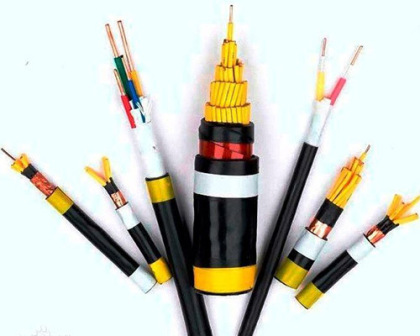

屏蔽电缆
产品用途
适用于额定电压0.6/1kV及以下的电力线路中作输送电能用。本产品具有较强的抗电磁干扰、抗雷击及均匀电场，改善供电品质的特性，特别适用具有精密电子装置的场所，如计算机中心、航空航天监控中心、智能大厦等。
执行标准
本产品按Q/HX-15设计制造。
 | 1、导体 |
| 2、PVC(XLPE)绝缘 | |
| 3、包带 | |
| 4、PVC内护套 | |
| 5、金属屏蔽 | |
| 6、PVC外护套 |
型号说明
金属屏蔽电力电缆只是在设计结构上与交联聚乙烯绝缘电力电缆和聚氯乙烯绝缘电力电缆有所不同，在型号上以“-P”后缀加以区分，如：VV-P、YJV-P、YJLV22-P等等。
使用特性
| 项 目 | 性 能 |
| 额定电压Uo/U | 0.6/1kV |
| 长期允许工作温度 | 这些性能与对应的聚氯乙烯绝缘电力电缆或交联聚乙烯电力电缆一致 |
| 绝缘性能 | |
| 短路时最高温度 | |
| 阻抗 | 具有较低且均匀的正（逆）序和零序工作阻抗，有利于改善供电品质 |
| 电抗 | 同心导体比普通四芯电缆在零序工作状态 下的电抗值抵很多，有利于短路自动保护装置的灵敏动作，从而保证相关设备的安全运行 |
| 抗干扰能力 | 具有较强的抗电磁干扰和抗雷击等性能 |
| 燃烧性能 | 阻燃电缆能经受GB12666.5（IEC332-3）规定的成束燃烧试验， 耐火电缆能经受GB12666.6（IEC331）规定的耐火特性试验 |
| 导体电阻 | 符合GB3956 |
| 耐压性能 | 经受5min的3.5kV工频电压试验 |
