特种电缆/耐寒电缆、耐油电缆、本安电缆
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

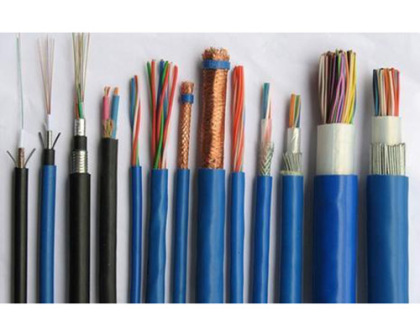

产品图片

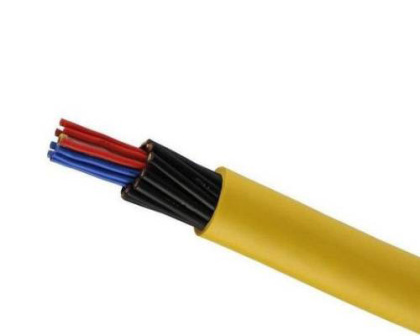

耐寒电缆
一：产品特点及用途
本产品具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆，目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业。
二：产品执行标准
Q/HHTZH007.1
阻燃性能试验执行GB12666-90规定
三：使用特性
>1.交流额定电压：U0/U 0.6/1KV
最高工作温度： 105℃
最低环境温度：固定敷设-40℃
>2.电缆安装敷设温度应不低于-25℃。
>3.电缆允许弯曲半径：电缆最小为电缆外径的12倍
四：基本型号及名称
表1
型号 | 产品名称 |
>YVFR | 丁腈绝缘和护套电力软电缆 |
>YVFRP | 丁腈绝缘和护套铜编织屏蔽电力软电缆 |
备注：阻燃电缆型号前加ZR，导体线芯中铜丝可以采用镀锡。 | |
五：代号名称和含义
表2
代号 | 代号含义 |
>YVF | 丁腈电缆系列 |
>P | 铜编织屏蔽 |
>R | 多股绞合导体 |
六：主要技术指标
>1.成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。
>2.20℃时绝缘电阻不小于50MΩ/KM。
>3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
耐油电缆
适用范围
本产品适用于冶金、石油、化工以及发电厂等工矿企业，在高温条件下和恶劣环境中(如酸、碱、油水低温条件)作为各种电器、仪表及自动装置之连接线，供交流额定电压450/750伏及以下控制、监控及保护电路行装场合下使用。
型号及名称：
| 序号 | 型号 | 名称 |
| 1 | KFF | 氟塑料绝缘和护套控制电缆 |
| 2 | KFFP | 氟塑料绝缘和护套屏蔽控制电缆 |
| 3 | KFFR | 氟塑料绝缘和护套控制软电缆 |
| 4 | KFFRP | 氟塑料绝缘和护套屏蔽控制软电缆 |
| 5 | KFV | 氟塑料绝缘聚氯乙烯护套控制电缆 |
| 6 | KFVP | 氟塑料绝缘聚氯乙烯护套屏蔽控制电缆 |
| 7 | KFVR | 氟塑料绝缘聚氯乙烯护套控制软电缆 |
| 8 | KFVRP | 氟塑料绝缘聚氯乙烯护套屏蔽控制软电缆 |
| 9 | KFV22 | 氟塑料绝缘聚氯乙烯护套钢带铠装控制电缆 |
| 10 | KFVP22 | 氟塑料绝缘聚氯乙烯护套钢带铠装屏蔽控制电缆 |
| 11 | KFVR22 | 氟塑料绝缘聚氯乙烯护套钢带铠装控制软电缆 |
| 12 | KFVRP22 | 氟塑料绝缘聚氯乙烯护套钢带铠装屏蔽控制软电缆 |
| 13 | KFFV22 | 氟塑料绝缘和内护套聚氯乙烯外护套钢带铠装控制电缆 |
| 14 | KFFRV22 | 氟塑料绝缘和内护套聚氯乙烯外护套钢带铠装控制软电缆 |
使用特性：
1、额定电压：交流Uo/U;450/750V
2、工作温度：序号1～4 -60～+200℃
序号5～14 -15～+105℃
3、绝缘电阻(20℃)不低于50MΩ·km
4、导体线芯直流电阻(20℃)符合GB3956-97规定
5、无铠装电缆允许弯曲半径不小于电缆外径的6倍，铠装电缆允许弯曲半径不小于电缆外径的12倍。
6、最低安装敷设温度：序号1～4 -45℃
序号5～14 0℃
规格尺寸参考数据：
| 序号 | 标称截面 | 导体线芯规格 | 导体线芯规格 | 电缆芯数 | ||
| 序号 1，2，5，6，9，10，13 | 序号 3，4，7，8，11，12，14 | 序号 1～4 | 序号 5～8 | 序号 9～14 | ||
| 1 2 3 4 5 | 0.2 0.5 0.75 1.0 1.5 2.5 | 1/0.52 1/0.80 1/1.0 1/1.13 1/1.38 1/1.76 | 7/0.20 16/0.20 19/0.23 24/0.20 19/0.26 32/0.20 19/0.32 30/0.25 49/0.26 | 2～44 2～30 2～19 2～16 2～14 2～8 | 2～61 | 7～37 7～37 7～37 4～37 |

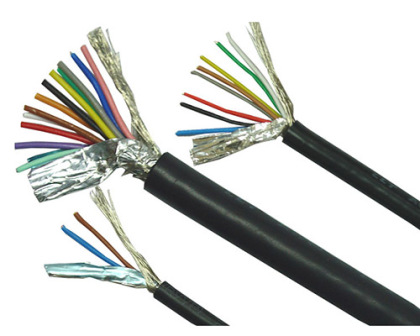

本安电缆
一、执行标准：徽Q/TAT7689
二、用 途：本电缆具有低电容和低电感并具有很好的屏蔽性能和抗干扰性能，因而防爆性能优于一般计算机缆和控缆。它适用于有防爆要求场合的集散系统和自动化检测控制系统等电路中作传播线。
三、使用特性：
额定电压Uo/U:300/500V
最高工作温度：一般型不超过70℃
型号后带105的最高不超过105℃
最低环境温度：固定敷设：-40℃，非固定敷设：-15℃
最小弯曲半径：无铠装层电缆应不小于电缆外径的6倍
有铠装层电缆应不小于电缆外径的12倍
四、主要技术指标：
项目 单位 技术指标
Pe绝缘 PVC绝缘
工作电容(芯-芯)(1kHz)≤ pF/M 90 180
电容不平衡(1kHz)≤ pF/M 1 /
分布电感≤ μH/m 0.6 0.6
电感电阻比≤ 0.5mm2 μH/Ω 20 20
0.75mm2
1.0mm2 25 25
1.5mm2 35 35
抗外磁场干扰(400A/m)≤ mV 5 5
抗静电感应(20kv)≤ mV 80 80
抗射频干扰(120dB) dB 60 60
绝缘电阻(20)℃ MΩ.km 5000 25
试验验电压 V/1min 1000 1000
阻燃性 符合GB12666-90要求 符合GB12666-90要求
